Immersion Gold ENIG Rohs HDI Multilayer PCB 16 Layer For Electronic Product

Immersion Gold ENIG Rohs HDI Multilayer PCB 16 Layer For Electronic Product

MOQ: 1
가격: Contact Us
지불 조건: T/T
공급 능력: 한 달에 200,000m² PCB
상세 정보
레이어:
16층
소재:
FR4
두께:
3.0 밀리미터
건설:
4+n+4
민. 선 폭 / 공간:
0.1/0.1mm
표면 처리:
침지 금
종류:
사용자 정의 가능
적용:
전자 제품
기준:
UL & IPC 표준 및 ISO
공급 능력:
한 달에 200,000m² PCB
강조하다:

Rohs hdi multilayer pcb

,

ENIG HDI 다층 인쇄 회로 기판

,

Multilayer enig rohs pcb

제품 설명

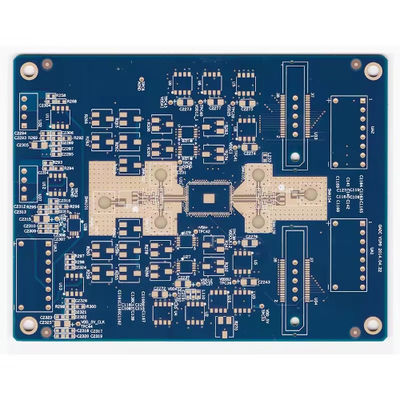

전자 제품용 16 레이어 Immersion Gold HDI  PCB





* 무엇Immersion Gold란?



​​Immersion Gold​​ (ENIG – Electroless Nickel Immersion Gold​​라고도 함)는 노출된 구리 패드를 보호하고 안정적인 솔더 연결을 보장하기 위해 ​​인쇄 회로 기판(PCB)​​에 적용되는 ​​표면 마감​​입니다. 두 개의 레이어로 구성됩니다.

    1. ​​무전해 니켈(Ni)​​ – 구리 확산을 방지하는 장벽 역할을 하기 위해 화학적으로(전기 없이) 증착된 얇은(3–6µm) 니켈-인 레이어.
    2. ​​Immersion Gold(Au)​​ – 산화를 방지하고 솔더성을 향상시키기 위해 니켈 위에 도금된 매우 얇은(0.05–0.1µm) 금 레이어.





Immersion Gold ENIG Rohs HDI Multilayer PCB 16 Layer For Electronic Product 0 Immersion Gold ENIG Rohs HDI Multilayer PCB 16 Layer For Electronic Product 1 Immersion Gold ENIG Rohs HDI Multilayer PCB 16 Layer For Electronic Product 2







* ​​Immersion Gold(ENIG)의 주요 특징:



✔ ​​평평한 표면​​ – 미세 피치 부품(예: BGA, QFN)에 이상적입니다.
✔ ​​우수한 솔더성​​ – 강력하고 안정적인 솔더 접합을 보장합니다.
✔ ​​긴 보관 수명​​ – 베어 구리 또는 OSP보다 산화에 더 잘 견딥니다.
✔ ​​와이어 본딩 가능​​ – 금 또는 알루미늄 와이어 본딩에 적합합니다(IC 패키징에 사용됨).
✔ ​​무연 및 RoHS 준수​​ – HASL(납 기반)에 비해 친환경적입니다.





* 다른 PCB 마감과 비교?​



마감 두께 평탄도 솔더성 비용 최적의 용도
​ENIG​​ (Immersion Gold) 얇은 Au (0.05–0.1µm) 매우 평평함 우수 보통 고신뢰성, 미세 피치
​HASL​​ (Hot Air Solder Leveling) 두꺼운 Sn/Pb 또는 Sn 고르지 않음 양호 낮음 범용 PCB
​OSP​​ (Organic Solderability Preservative) 유기 코팅 평평함 양호 (하지만 시간이 지남에 따라 저하됨) 낮음 단기 소비재 전자 제품
​전해 경질 금​ 두꺼운 Au (0.5–1.5µm) 평평함 양호 (하지만 니켈 하부 레이어 필요) 높음 커넥터, 내마모성 부품





* 기술 매개변수



항목

사양

레이어

1~64

보드 두께

0.1mm-10 mm

재료

FR-4, CEM-1/CEM-3, PI, High Tg, Rogers, PTEF, Alu/Cu Base,세라믹,

최대 패널 크기

800mm×1200mm

최소 홀 크기

0.075mm

최소 선 폭/간격

표준: 3mil(0.075mm)  고급: 2mil

보드 윤곽 허용 오차

士0.10mm

절연층 두께

0.075mm--5.00mm

외부 레이어 구리 두께

18um--350um

드릴링 홀(기계적)

17um--175um

마감 홀(기계적)

17um--175um

직경 허용 오차(기계적)

0.05mm

등록(기계적)

0.075mm

종횡비

17:01

솔더 마스크 유형

LPI

SMT 최소 솔더 마스크 폭

0.075mm

최소 솔더 마스크 간격

0.05mm

플러그 홀 직경

0.25mm--0.60mm







* 원스톱 PCB 솔루션



Immersion Gold ENIG Rohs HDI Multilayer PCB 16 Layer For Electronic Product 3 Immersion Gold ENIG Rohs HDI Multilayer PCB 16 Layer For Electronic Product 4 Immersion Gold ENIG Rohs HDI Multilayer PCB 16 Layer For Electronic Product 5 Immersion Gold ENIG Rohs HDI Multilayer PCB 16 Layer For Electronic Product 6
PCB 프로토타입 Felx PCB  Rigid-Flex PCB 세라믹 PCB
Immersion Gold ENIG Rohs HDI Multilayer PCB 16 Layer For Electronic Product 7 Immersion Gold ENIG Rohs HDI Multilayer PCB 16 Layer For Electronic Product 8 Immersion Gold ENIG Rohs HDI Multilayer PCB 16 Layer For Electronic Product 9 Immersion Gold ENIG Rohs HDI Multilayer PCB 16 Layer For Electronic Product 10
고밀도 구리 PCB HDI PCB 고주파 PCB  High TG PCB





* DQS 팀의 장점
  1. 정시 Delivery:
    • 자체 PCBA 공장 15,000 ㎡
    • 13개의 완전 자동 SMT 라인
    • 4개의 DIP 조립 라인



     2. Quality 보장:

    • IATF, ISO, IPC, UL 표준
    • 온라인 SPI, AOI, X-Ray 검사
    • 제품의 합격률은 99.9%에 달합니다.



     3. 프리미엄 Service:

    • 24시간 이내에 문의에 답변
    • 완벽한 애프터 서비스 시스템
    • 프로토타입에서 대량 생산까지
