x제품 상세 정보
| 레이어 | 10층 | 소재 | FR4 |
|---|---|---|---|
| 두께 | 20.0mm | 건설 | 2+없음+2 |
| 민. 선 폭 / 공간 | 0.1/0.1mm | 표면 처리 | 침지 금 |
| 종류 | 사용자 정의 가능 | 애플리케이션 | 의료 기기 |
| 기준 | UL & IPC 표준 및 ISO | ||
| 강조하다 | 경성 PCB 빠른 턴어라운드,12 레이어 PCB 빠른 턴어라운드,HDI 연성 PCB 보드 |
||
제품 설명

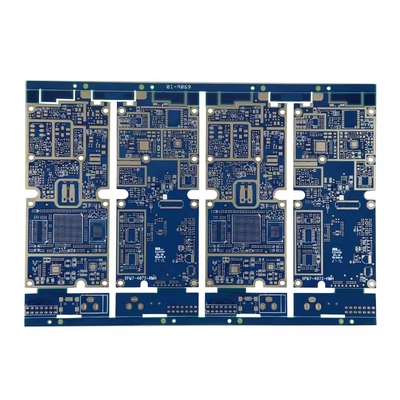

12층 HDI 고주파 딱딱한 PCB
* HDI (고밀도 인터커넥트) 는 무엇입니까??
HDI (High-Density Interconnect) 는 PCB (인프린트 서킷 보드) 기술로 전통적인 PCB에 비해 단위 면적 당 더 높은 배선 밀도를 가능하게합니다. HDI 보드는 더 미세한 흔적을 사용합니다.작은 비아스마트폰, 웨어러블 기기, 첨단 의료 장비와 같은 복잡하고 컴팩트한 전자 기기를 수용할 수 있도록 더 좁은 거리를 두고 있습니다.
주요 특징:
-
- - 네미크로비아(레이저 뚫림, 기계 뚫림보다 작다)
- 실린 비아스 (외부와 내부 층을 연결)
- 묻힌 비아스 (내부 층만 연결)
- 겹겹이 쌓인 또는 겹겹이 쌓인 미크로비아 (우주 높은 밀도를 위한)
- - 네더 얇은 흔적 너비/간격(저하로2 / 2 밀리 또는 그 이하)
- - 네더 얇은 재료가볍고 유연한 디자인
- - 네연속 라미네이션(복합층 전환을 위한 복수 라미네이션 사이클)
- - 네비아-인-패드 & 포일드 비아(더 나은 부품 장착을 위해)
- - 네미크로비아(레이저 뚫림, 기계 뚫림보다 작다)
* HDI 대 표준 PCB: 주요 차이점?
*기술 매개 변수
|
항목 |
스펙트럼 |
|
층 |
1~64 |
|
판 두께 |
00.1mm-10mm |
|
소재 |
FR-4, CEM-1/CEM-3, PI, 고 Tg, 로저스, PTEF, 알루/큐 베이스세라믹, 등등 |
|
최대 패널 크기 |
800mm × 1200mm |
|
분 구멍 크기 |
0.075mm |
|
최소 선 너비/공간 |
표준:3밀리 (0.075mm) 앞장서2밀리 |
|
이사회 개요 용인 |
士0.10mm |
|
단열층 두께 |
00.075mm ~ 5.00mm |
|
외층 구리 두께 |
18um-350um |
|
구멍 뚫기 (기계) |
17um-175um |
|
마감 구멍 (기계) |
17um-175um |
|
지름 허용 (기계) |
00.05mm |
|
등록 (기계) |
00.075mm |
|
측면 비율 |
17:01 |
|
솔더 마스크 타입 |
LPI |
|
SMT 미니. 용접 마스크 너비 |
00.075mm |
|
최소 용매 마스크 면허 |
00.05mm |
|
플러그 구멍 지름 |
00.25mm-0.60mm |
