ODM 다층 FR4 Tg170 PCB 회로판

MOQ:	1
가격:	Inquiry Us
지불 조건:	T/T
공급 능력:	한 달에 200,000m² PCB

상세 정보

제품 설명

상세 정보

레이어:

12 층

소재:

TG170

판 두께:

1.8 밀리미터

건설:

3+4+3

민. 선 폭 / 공간:

0.1/0.1mm

표면 처리:

침지 금

색상:

녹색

적용:

웨어러블 장치

기준:

UL & IPC 표준 및 ISO

공급 능력:

한 달에 200,000m² PCB

강조하다:

ODM tg170 PCB

다층 tg170 PCB

ODM FR4 tg 170

제품 설명

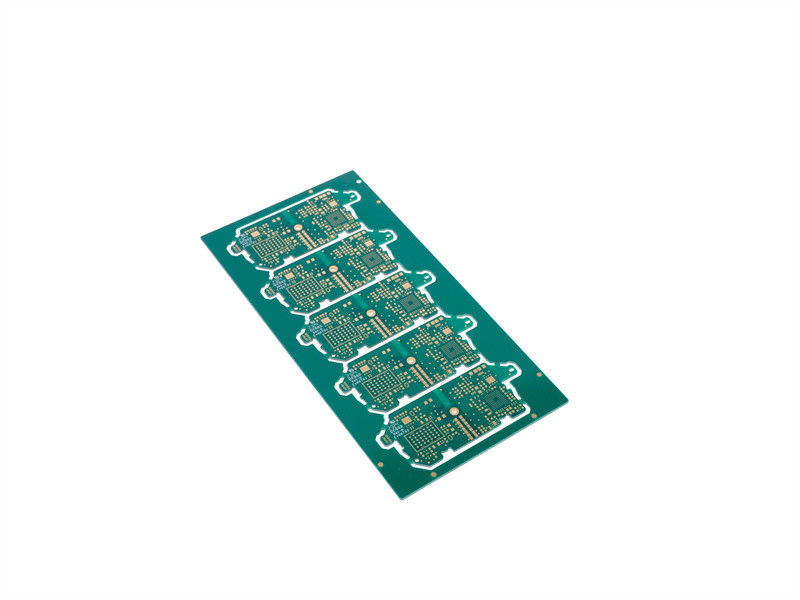

Tg170 다층 보드 ((3+4+3) HDI PCB 웨어러블 장치

* 무슨HDI입니다.PCB?

HDI (High Density Interconnect) PCB는 기술을 통해 묻힌 마이크로 블라인드로 만들어진 고밀도 회로판입니다.그리고 내부와 외부 계층 회로의 3차원 상호 연결을 달성하기 위해 구축 프로세스를 사용합니다.그 제조의 핵심은 레이저 뚫기 및 전기 화학 구멍 채우기 과정을 사용하여 층 사이에 미크론 수준의 전도 경로를 형성하는 데 있습니다.그래서 회로의 각 계층은 전통적인 구멍에 의존하지 않고 수직으로 연결될 수 있습니다.일반적인 HDI는 단일 계층 구조를 사용하지만 고급 제품은 여러 계층을 통해 쌓이고, 쌓인 구멍과 레이저 직접 형성과 같은 첨단 기술과 결합됩니다.회로 밀도와 전기 성능을 더 향상시키기 위해.

*HDI PCB의 특성

- 높은 회로 밀도
- 소형화 및 얇음
- 우수한 신호 무결성
- 좋은 열 분산 성능
- 높은 신뢰성
- 다양한 라미네트 구조물

*HDI PCB의 응용

스마트 폰, 태블릿 컴퓨터, 노트북, 자동차 전자제품, 의료 장비, 항공 우주,통신 장비, 등등

*기술 매개 변수

항목	스펙트럼
층	1~64
판 두께	00.1mm-10mm
소재	FR-4, CEM-1/CEM-3, PI, 고 Tg, 로저스, PTEF, 알루/큐 베이스세라믹, 등등
최대 패널 크기	800mm × 1200mm
분 구멍 크기	0.075mm
최소 선 너비/공간	표준:3밀리 (0.075mm) 앞장서2밀리
이사회 개요 용인	士0.10mm
단열층 두께	00.075mm ~ 5.00mm
외층 구리 두께	18um-350um
구멍 뚫기 (기계)	17um-175um
마감 구멍 (기계)	17um-175um
지름 허용 (기계)	00.05mm
등록 (기계)	00.075mm
측면 비율	17:01
솔더 마스크 타입	LPI
SMT 미니. 용접 마스크 너비	00.075mm
최소 용매 마스크 면허	00.05mm
플러그 구멍 지름	00.25mm-0.60mm
