ENIG HDI 10 레이어 PCB 설계 고주파 밀도 5G 통신 장비용

ENIG HDI 10 레이어 PCB 설계 고주파 밀도 5G 통신 장비용

MOQ: 1
가격: Inquiry Us
지불 조건: T/T
공급 능력: 한 달에 200,000m² PCB
상세 정보
레이어:
8 층
원료:
FR4 TG170
판 두께:
1.5 밀리미터
건설:
1+6+1
민. 선 폭 / 공간:
0.1/0.1mm
표면 처리:
ENIG
종류:
사용자 정의 가능
적용:
5G 통신 장비
기준:
UL & IPC 표준 및 ISO
공급 능력:
한 달에 200,000m² PCB
강조하다:

ENIG HDI 10 레이어 PCB

,

고주파 10 레이어 PCB

,

ENIG 고주파 PCB 설계

제품 설명

8층 ENIG HDI PCB 고밀도 부품, 5G 통신 장비용





* 무엇HDI는 무엇인가요?PCB?



HDI(고밀도 상호 연결) PCB는 마이크로 블라인드 매립 비아 기술로 구성된 고밀도 회로 기판으로, 빌드업 공정을 사용하여 내부 및 외부 레이어 회로의 3차원 상호 연결을 달성합니다. 제조의 핵심은 레이저 드릴링 및 전기화학적 홀 채우기 공정을 사용하여 레이어 간에 마이크론 수준의 전도성 경로를 형성하는 데 있으며, 이를 통해 각 회로 레이어가 기존의 관통 홀에 의존하지 않고 수직으로 연결될 수 있습니다. 일반적인 HDI는 단일 레이어 구조를 사용하며, 고급 제품은 적층 홀 및 레이저 직접 성형과 같은 고급 기술과 결합하여 여러 레이어를 통해 적층되어 회로 밀도와 전기적 성능을 더욱 향상시킵니다.

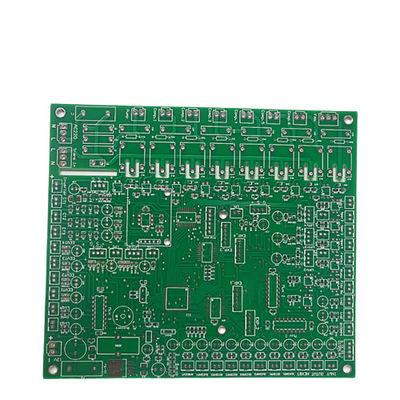

ENIG HDI 10 레이어 PCB 설계 고주파 밀도 5G 통신 장비용 0 ENIG HDI 10 레이어 PCB 설계 고주파 밀도 5G 통신 장비용 1 ENIG HDI 10 레이어 PCB 설계 고주파 밀도 5G 통신 장비용 2







* HDI PCB의 특징

    • 높은 회로 밀도
    • 소형화 및 얇음
    • 우수한 신호 무결성
    • 우수한 방열 성능
    • 높은 신뢰성
    • 다양한 적층 구조 사용 가능





* HDI PCB의 응용 분야



    • 소비자 전자 제품: 스마트폰, 태블릿, 스마트 시계 등에 사용되어 장치의 얇음과 고성능을 달성합니다. 예를 들어, 휴대폰 마더보드는 HDI 설계를 채택하여 크기를 줄이고 성능과 안정성을 향상시킵니다.
    • 통신 분야: 5G 기지국, 위성 통신, 광섬유 통신 및 기타 장비의 핵심 구성 요소로, 고속 및 안정적인 신호 전송을 보장합니다. 예를 들어, NVIDIA의 GB200NVL72 시스템은 1800Gbps의 전송 속도를 달성합니다.
    • 자동차 분야: 자율 주행, 차량 내 엔터테인먼트, 차체 제어, 전력 시스템 등에 사용되어 자동차 전자 제품의 복잡한 환경 요구 사항을 충족하고 자동차 지능 및 안전성을 향상시킵니다. 예를 들어, 자동차 전자 모듈은 고온 및 충격 방지에 강해야 하며, 이는 HDI PCB로 충족될 수 있습니다.





* 기술 파라미터



항목

사양

레이어

1~64

보드 두께

0.1mm-10mm

재료

FR-4, CEM-1/CEM-3, PI, High Tg, Rogers, PTEF, Alu/Cu Base,세라믹,

최대 패널 크기

800mm×1200mm

최소 홀 크기

0.075mm

최소 라인 폭/간격

표준: 3mil(0.075mm)  고급: 2mil

보드 윤곽 허용 오차

±0.10mm

절연층 두께

0.075mm--5.00mm

외부 레이어 구리 두께

18um--350um

드릴링 홀 (기계적)

17um--175um

마감 홀 (기계적)

17um--175um

직경 허용 오차 (기계적)

0.05mm

등록 (기계적)

0.075mm

종횡비

17:01

솔더 마스크 유형

LPI

SMT 최소 솔더 마스크 폭

0.075mm

최소 솔더 마스크 간격

0.05mm

플러그 홀 직경

0.25mm--0.60mm







* 원스톱 PCB 솔루션



ENIG HDI 10 레이어 PCB 설계 고주파 밀도 5G 통신 장비용 3 ENIG HDI 10 레이어 PCB 설계 고주파 밀도 5G 통신 장비용 4 ENIG HDI 10 레이어 PCB 설계 고주파 밀도 5G 통신 장비용 5 ENIG HDI 10 레이어 PCB 설계 고주파 밀도 5G 통신 장비용 6
PCB 프로토타입 플렉스 PCB  Rigid-Flex PCB 세라믹 PCB
ENIG HDI 10 레이어 PCB 설계 고주파 밀도 5G 통신 장비용 7 ENIG HDI 10 레이어 PCB 설계 고주파 밀도 5G 통신 장비용 8 ENIG HDI 10 레이어 PCB 설계 고주파 밀도 5G 통신 장비용 9 ENIG HDI 10 레이어 PCB 설계 고주파 밀도 5G 통신 장비용 10
헤비 구리 PCB HDI PCB 고주파 PCB  High TG PCB





* DQS 팀의 장점
  1. 정시Delivery:
    • 자체 PCBA 공장 15,000 ㎡
    • 13개의 완전 자동 SMT 라인
    • 4개의 DIP 조립 라인



     2. Quality 보장:

    • IATF, ISO, IPC, UL 표준
    • 온라인 SPI, AOI, X-Ray 검사
    • 제품의 합격률은 99.9%에 달합니다.



     3. 프리미엄Service:

    • 24시간 내 문의 회신;
    • 완벽한 애프터 서비스 시스템;
    • 프로토타입부터 대량 생산까지
