마이크로 블라인드 무선 충전기 회로판을 통해 묻힌 HDI 고속 PCB

마이크로 블라인드 무선 충전기 회로판을 통해 묻힌 HDI 고속 PCB

MOQ: 1
가격: Inquiry Us
지불 조건: T/T
공급 능력: 한 달에 200,000m² PCB
상세 정보
레이어:
6 층
소재:
FR4
구리 두께 색:
1/2 온스 분 ; 12 온스 최대
민 선 폭:
00.1mm
실크 스크린 색상:
녹색
드릴링 사이즈:
200 um
표면 마감:
ENIG
공급 능력:
한 달에 200,000m² PCB
강조하다:

HDI 무선 충전장 회로판

,

무선 충전기 회로판 PCB

,

스피커 회로 보드 PCB

제품 설명

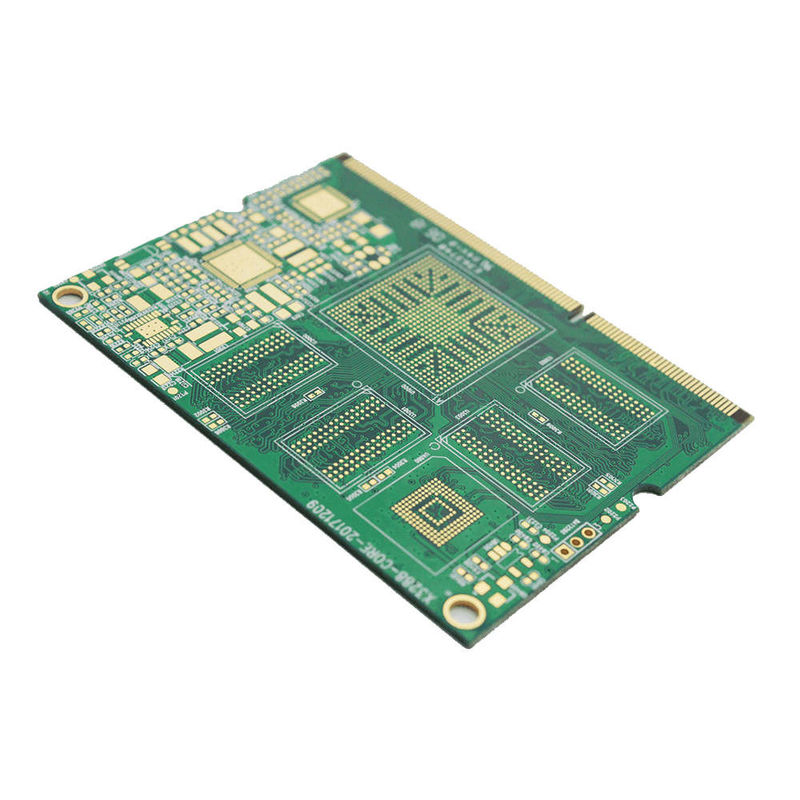

마이크로 블라인드 HDI PCB를 통해 묻힌 고속 PCB 의료 영상 장비





* 무슨HDI입니다.PCB?



HDI PCB는 고밀도 회로를 생성하기 위해 마이크로 블라인드 / 장사 비아와 구축 기술을 사용합니다. 레이저 파도 및 전기 화학 접착을 통해 마이크로 레벨의 간층 연결을 형성합니다.전통적인 뚫림 구멍에 대한 의존도를 없애는 것기본 버전은 단일 계층 구조를 가지고 있으며, 고급 버전은 밀도와 성능을 높이기 위해 쌓인 비아와 레이저 직접 영상화 같은 기술을 사용하여 여러 계층을 쌓습니다.





마이크로 블라인드 무선 충전기 회로판을 통해 묻힌 HDI 고속 PCB 0 마이크로 블라인드 무선 충전기 회로판을 통해 묻힌 HDI 고속 PCB 1 마이크로 블라인드 무선 충전기 회로판을 통해 묻힌 HDI 고속 PCB 2







*HDI PCB의 특성

    • 높은 회로 밀도 더 작은 흔적과 공간은 단위 면적 당 더 많은 구성 요소를 허용합니다.

    • 미크로비아 (Blind/Buried Vias) 레이저 뚫린 미크로비아는 전통적인 구멍 없이 밀도가 높은 상호 연결을 가능하게 합니다.

    • 미세한 피치 컴포넌트 BGA, QFN 및 0.4mm 피치 IC와 같은 작은 패키지를 지원합니다.

    • 멀티 레이어 스택링 (Multi-Layer Stacking)



*HDI PCB의 응용



    • 의료 분야: 심장 박동기, CT 스캐너, 의료 영상 장비 등에 사용됩니다. 장비 소형화, 고 성능 및 높은 신뢰성의 요구 사항을 충족시키기 위해. 예를 들어,고품질 의료 장비에서 HDI PCB의 활용률은 70%를 초과합니다..

    • 항공우주: 항공기 항공전자 시스템, 위성 통신, 내비게이션 시스템 등에 사용되며 극한 환경에서 장비의 고성능 및 높은 신뢰성 요구 사항을 충족합니다.예를 들어, 항공기 자동 조종 시스템은 비행 안전을 보장하기 위해 HDI PCB를 사용합니다.

    • 산업 제어: 프로그래밍 가능한 논리 제어기 (PLC), 산업용 로봇 제어 시스템 등에 사용됩니다.복잡한 산업환경에 적응하고 산업 생산의 정확한 통제를 보장합니다..





*기술 매개 변수



항목

스펙트럼

1~64

판 두께

00.1mm-10mm

소재

FR-4, CEM-1/CEM-3, PI, 고 Tg, 로저스, PTEF, 알루/큐 베이스세라믹, 등등

최대 패널 크기

800mm × 1200mm

분 구멍 크기

0.075mm

최소 선 너비/공간

표준:3밀리 (0.075mm)  앞장서2밀리

이사회 개요 용인

0.10mm

단열층 두께

00.075mm ~ 5.00mm

외층 구리 두께

18um-350um

구멍 뚫기 (기계)

17um-175um

마감 구멍 (기계)

17um-175um

지름 허용 (기계)

00.05mm

등록 (기계)

00.075mm

측면 비율

17:01

솔더 마스크 타입

LPI

SMT 미니. 용접 마스크 너비

00.075mm

최소 용매 마스크 면허

00.05mm

플러그 구멍 지름

00.25mm-0.60mm







*PCB 단점 솔루션



마이크로 블라인드 무선 충전기 회로판을 통해 묻힌 HDI 고속 PCB 3 마이크로 블라인드 무선 충전기 회로판을 통해 묻힌 HDI 고속 PCB 4 마이크로 블라인드 무선 충전기 회로판을 통해 묻힌 HDI 고속 PCB 5 마이크로 블라인드 무선 충전기 회로판을 통해 묻힌 HDI 고속 PCB 6
PCB 프로토타입 펠렉스 PCB 딱딱한 플렉스 PCB 세라믹 PCB
마이크로 블라인드 무선 충전기 회로판을 통해 묻힌 HDI 고속 PCB 7 마이크로 블라인드 무선 충전기 회로판을 통해 묻힌 HDI 고속 PCB 8 마이크로 블라인드 무선 충전기 회로판을 통해 묻힌 HDI 고속 PCB 9 마이크로 블라인드 무선 충전기 회로판을 통해 묻힌 HDI 고속 PCB 10
무거운 구리 PCB HDI PCB 고주파 PCB 고 TG PCB





*DQS 팀의 장점
  1. 정해진 시간에D유출:
    • 소유한 PCBA 공장 15,000m2
    • 13개의 완전 자동 SMT 라인
    • 4 DIP 조립 라인



     2.Q품질 보장:

    • IATF, ISO, IPC, UL 표준
    • 온라인 SPI, AOI, 엑스레이 검사
    • 제품의 합격률은 99.9%에 달합니다.



3프리미엄S서비스:

    • 24시간에 답변합니다.
    • 완벽한 판매 후 서비스 시스템
    • 프로토타입에서 대량 생산
