인쇄 회로 판 어셈블리
Created with Pixso.

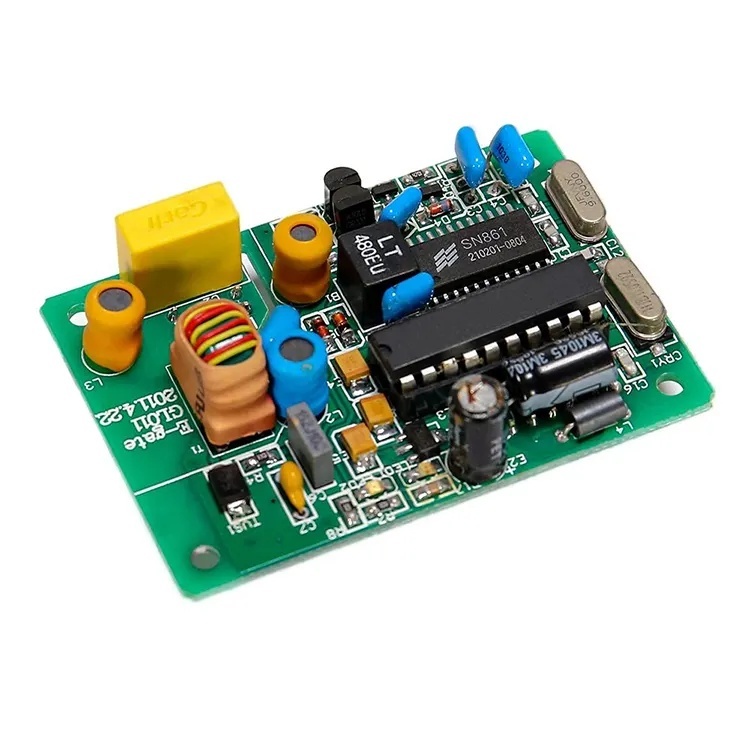

구멍 조립 서비스를 통해 전자 PCB 저용량 생산 ODM

구멍 조립 서비스를 통해 전자 PCB 저용량 생산 ODM

MOQ: 1
가격: Contact us
지불 조건: T/T
상세 정보
원래 장소:
중국
인증:
ISO, UL, IPC, Reach
레이어:
20 층
소재:
FR4
판 두께:
0.2-10mm
표면 마감:
ENIG
핀 공간:
0.25 밀리미터
적용:
전자기기
강조하다:

구멍 조립을 통한 전자 pCB

,

구멍 조립을 통한 ODM

,

odm 소량 pcb 조립

제품 설명



전자 부품 Through Hole 조립 서비스



자체 PCBA 공장 15,000 ㎡Through-Hole 조립 서비스란 무엇입니까?



Through-Hole 조립 서비스는 전자 부품의 리드를 드릴 구멍에 삽입하고 반대편 패드에 납땜하여 인쇄 회로 기판(PCB)에 장착하는 과정을 포함합니다. 이 방법은 가장 오래되고 신뢰할 수 있는 PCB 조립 기술 중 하나이며, 강한 기계적 결합 또는 고전력 응용 분야가 필요한 부품에 자주 사용됩니다.







*  BGA의 주요 특징 조립 서비스:​

​​​

1. ​​구성 요소 유형​​

    • ​​기존 Through-Hole 구성 요소​​: 저항기, 커패시터, 커넥터, 변압기 및 대형 IC.
    • ​​혼합 기술​​: 일부 PCB는 유연성을 위해 ​​through-hole (THT) 및 표면 실장 (SMT)​​ 구성 요소를 결합합니다.

2. ​​조립 공정​​

    • ​​수동 또는 자동 삽입​​:
      • ​​수동​​: 프로토타입 또는 소량 생산에 사용됩니다.
      • ​​자동 (AI/자동 삽입)​​: 고속 기계가 대량 생산을 위해 부품을 배치합니다.
    • ​​웨이브 납땜​​:
      • PCB가 용융 납땜 파도를 통과하여 모든 through-hole 리드를 한 번에 결합합니다.
    • ​​수동 납땜 (재작업/수리용)​​:
      • 섬세한 부품 또는 조립 후 수리에 사용됩니다.

3. ​​Through-Hole 조립의 장점​​

    • ​​강한 기계적 결합​​: 높은 스트레스 환경(예: 자동차, 항공 우주)에 이상적입니다.
    • ​​더 나은 열 분산​​: 고전력 부품(예: 전원 공급 장치)에 적합합니다.
    • ​​더 쉬운 프로토타입 제작 및 수리​​: 구성 요소는 SMD보다 교체하기 쉽습니다.

4. ​​문제점​​

    • ​​SMT보다 느리고 더 비쌉니다​​: 드릴링 및 납땜 단계로 인해.
    • ​​더 큰 설치 공간​​: 초소형 디자인에는 적합하지 않습니다.





​​ * Through-Hole vs. 표면 실장 (SMT) 조립​:​

특징 Through-Hole 조립 (THT) 표면 실장 조립 (SMT)
​납땜 방법​ 웨이브 납땜 또는 수동 납땜 리플로우 납땜
​구성 요소 크기​ 더 크고 부피가 큽니다. 더 작고 가볍습니다.
​PCB 공간 사용​ 드릴 구멍 필요 구멍이 필요하지 않음 (공간 절약)
​강도​ 높은 기계적 안정성 덜 견고함 (접착되지 않는 한)
​비용 및 속도​ 느리고, 더 높은 비용 더 빠르고, 더 비용 효율적
​최적의 용도​ 고전력, 고신뢰성 응용 분야 고밀도, 소형 디자인





DQS Electronic Group은 중국 최고의 EMS 회사 중 하나이며 PCB 설계, PCB 제조, PCB 조립 서비스 및 테스트를 제공합니다. 무료 견적을 받으려면 Gerber 파일을 보내주세요. 이메일:  sales@dqspcba.com









자체 PCBA 공장 15,000 ㎡기술매개변수 PCB 조립 능력



항목



                  일반



특수



 SMT

















조립

및 너비(





길이

및 imension

최소 L≥50mm, W≥30mm L<50mm 최대

L≤1200mm

최대L≤800mm

W≥500mm

L > 1200mm0.8mmW>500mm

두께(0.8mm가장 얇은

가장 두꺼운 3.5mm



4

mm

응용

SMT 구성 요소 사양 O

utline



Dimension

최소 크기0201(0.6mm*0.3mm)    최대 크기

200

*

125

200

T≤15mm 6.5mm<T≤15mm QFP,SOP,SOJ

T≤15mm 6.5mm<T≤15mm QFP,SOP,SOJ

(다중 핀)

최소 핀 간격

0.4mm

0.3mm≤피치<0.4mm

CSP/

BGA



최소 볼 간격

0.5mm 0.3mm≤피치<0.5mm

DIP조립

PCB

사양





길이

및 너비(



L* W)



최소 L≥50mm, W≥30mm L<50mm 최대

L≤1200mm

, W≤450mmL≥1200mm

W≥500mm

두께(T)

가장 얇은0.8mmT<0.8mm

가장 두꺼운 3.5mm



T>2mm

*

응용

분야

PCBA 프로토타입산업 제어 PCBA









자체 PCBA 공장 15,000 ㎡의료 PCBA자동차 PCBA



구멍 조립 서비스를 통해 전자 PCB 저용량 생산 ODM 구멍 조립 서비스를 통해 전자 PCB 저용량 생산 ODM 구멍 조립 서비스를 통해 전자 PCB 저용량 생산 ODM Intelligent Industrial Control Equipment Prototype PCB Assembly 3
소비자 전자 PCBA LED PCBA  보안 PCBA *
Intelligent Industrial Control Equipment Prototype PCB Assembly 4 Intelligent Industrial Control Equipment Prototype PCB Assembly 5 Intelligent Industrial Control Equipment Prototype PCB Assembly 6 Intelligent Industrial Control Equipment Prototype PCB Assembly 7
DQS 팀의 장점 정시  D elivery:







자체 PCBA 공장 15,000 ㎡13개의 완전 자동 SMT 라인

  1. 4개의 DIP 조립 라인     2.
    • Q
    • uality 보장:
    • IATF, ISO, IPC, UL 표준



온라인 SPI, AOI, X-Ray 검사 제품의 합격률은 99.9%에 도달합니다.   3. 프리미엄 S

    • ervice:
    • 24시간 문의 답변
    • 완벽한 애프터 서비스 시스템



  프로토타입에서 대량 생산까지
