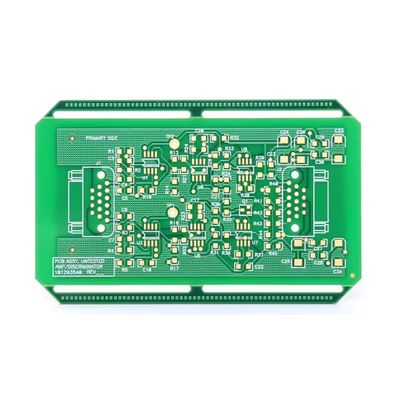

12-слойная HDI печатная плата со слепыми отверстиями, быстрое изготовление и сборка для медицинского оборудования

MOQ:	1
цена:	Contact Us
Условия оплаты:	T/T
Способность к поставкам:	200,000+ м2 ПХБ в месяц

Подробная информация

Характер продукции

Подробная информация

Склад:

12 слоя

материалы:

FR4

Толщина:

20,0 мм

Строительство:

3+N+3

Минимальная линия ширина/космос:

0.1/0.1 мм

Обработка поверхности:

Золото погружения

Тип:

настраиваемый

Приложение:

Медицинское изделие

стандартный:

Стандарт UL&IPC и ISO

Поставка способности:

200,000+ м2 ПХБ в месяц

Выделить:

Производство электроники HDI PCB со слепыми отверстиями

12-слойное производство электроники HDI PCB

Сборка PCB с быстрым поворотом HDI

Характер продукции

12-слойная HDI печатная плата со слепыми отверстиями для медицинского оборудования

* Что такое слепые отверстия в печатных платах:?

Слепое отверстие (или слепой переход) - это тип переходного отверстия в печатной плате, которое соединяет внешний слой с одним или несколькими внутренними слоями, но не проходит через всю плату (в отличие от сквозного отверстия).

Основные характеристики:

✔ Начинается с поверхности и заканчивается на внутреннем слое.
✔ Не видно с противоположной стороны печатной платы.
✔ Используется в HDI (High-Density Interconnect) печатных платах для экономии места.
✔ Сверлится лазером (типичный диаметр: 50–150 мкм).

* Слепое отверстие против других переходных отверстий в печатных платах?

Характеристика	Слепое отверстие	Скрытое отверстие	Сквозное отверстие
Видимость	Только с одной стороны	Полностью внутреннее	С обеих сторон
Глубина	Внешний слой → Внутренний слой	Внутренний слой → Внутренний слой	Верхний слой → Нижний слой
Производство	Сверление лазером	Механическое сверление перед ламинированием	Механическое сверление
Стоимость	Умеренная (HDI печатные платы)	Высокая (сложный процесс)	Низкая (стандартные печатные платы)
Применение	Смартфоны, носимые устройства	Печатные платы с большим количеством слоев	Печатные платы общего назначения

* Зачем использовать слепые отверстия?

Экономия места – позволяет выполнять больше трассировки в компактных конструкциях (например, смартфоны).
Улучшенная целостность сигнала – уменьшает эффекты штырей в высокоскоростных цепях.
Более эффективное использование слоев – обеспечивает сложные многослойные печатные платы (например, 10+ слоев).
Лучшее управление тепловым режимом – более короткие пути уменьшают накопление тепла.

Преимущества команды DQSТехнические параметры

Элемент	Спецификация
Слои	1~64
Толщина платы	0,1 мм-10 Минимальная ширина/зазор линии
Материал	FR-4, CEM-1/CEM-3, PI, High Tg, Rogers, PTEF, Alu/Cu Base,Керамика, и т.д.
Максимальный размер панели	800 мм×1200 мм
Минимальный размер отверстия	0,075ммМинимальная ширина/зазор линии
Стандарт	: 3mil(0,075 мм) Улучшенный: 2milДопуск по контуру платы
士0,10 мм	Толщина изоляционного слоя
0,075 мм--5,00 мм	Толщина медного слоя
18um--350um	Сверление отверстий (механическое)
17um--175um	Допуск по диаметру (механический)
17um--175um	Допуск по диаметру (механический)
0,05 мм	Диаметр заглушки отверстия
0,075 мм	Минимальный зазор паяльной маски
1	7:01Тип паяльной маски
LPI	Минимальная ширина паяльной маски SMT
0,075 мм	Минимальный зазор паяльной маски
0,05 мм	Диаметр заглушки отверстия
0,25 мм--0,60 мм	*

Преимущества команды DQSПрототип печатной платы


Гибкая печатная плата	Жестко-гибкая печатная плата	Керамическая печатная плата	Печатная плата с толстой медью

HDI печатная плата	Высокочастотная печатная плата	Высокотемпературная печатная плата	*

Преимущества команды DQSСвоевременная

Dоставка: Собственные заводы PCBA 15 000 ㎡

- 13 полностью автоматических линий SMT
- 4 линии сборки DIP

2. Qарантия качества:Стандарты IATF, ISO, IPC, UL

- Онлайн-инспекция SPI, AOI, X-Ray
- Квалифицированный уровень продукции достигает 99,9%
- 3. Премиум

Sервис:Ответ на ваш запрос в течение 24 часов

- Идеальная система послепродажного обслуживания
- От прототипа до массового производства
