MOQ: | 1 |
цена: | Inquiry Us |
Условия оплаты: | T/T |
Способность к поставкам: | 200,000+ м2 ПХБ в месяц |

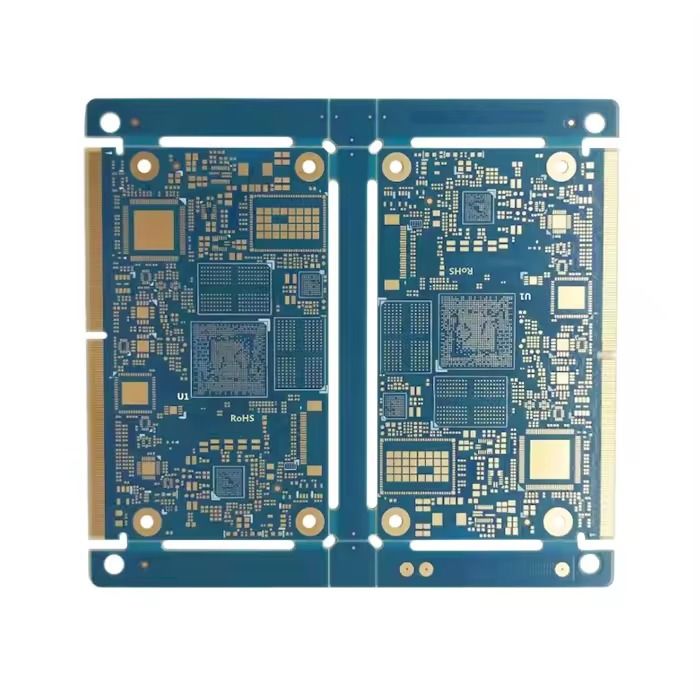

Плата HDI PCB с низкими потерями обеспечивает целостность сигнала
* Что такое HDI PCB?
HDI (High Density Interconnect) PCB - это печатная плата высокой плотности, изготовленная по технологии микро-слепых и скрытых переходных отверстий, и использующая процесс наращивания для достижения трехмерного соединения внутренних и внешних слоев цепей. Суть ее производства заключается в использовании лазерного сверления и процессов электрохимического заполнения отверстий для формирования проводящих дорожек микронного уровня между слоями, так что каждый слой цепи может быть вертикально соединен без опоры на традиционные сквозные отверстия. Обычная HDI использует однослойную структуру, в то время как высококлассные продукты собираются через несколько слоев, в сочетании с передовыми технологиями, такими как штабелированные отверстия и лазерное прямое формирование, для дальнейшего улучшения плотности цепей и электрических характеристик.
* Характеристики HDI PCB
Хорошие электрические характеристики: Снижение искажения сигнала, превосходный контроль импеданса, стабильные электрические характеристики.
Хорошие характеристики теплоотвода: Уникальная структура способствует теплоотводу и адаптируется к работе с высокой нагрузкой.
Высокая надежность: Передовая технология процесса, соответствие промышленным стандартам, длительный срок службы.
* Трудности обработки HDI PCB
* Применение HDI PCB
Медицинская область: используется в кардиостимуляторах, компьютерных томографах, медицинском оборудовании для визуализации и т. д., чтобы соответствовать требованиям миниатюризации оборудования, высокой производительности и высокой надежности. Например, коэффициент использования HDI PCB в высококлассном медицинском оборудовании превышает 70%.
Аэрокосмическая промышленность: используется в авиационных системах самолетов, спутниковой связи, навигационных системах и т. д., чтобы соответствовать требованиям высокой производительности и высокой надежности оборудования в экстремальных условиях. Например, система автопилота самолета использует HDI PCB для обеспечения безопасности полетов.
Промышленный контроль: используется в программируемых логических контроллерах (ПЛК), системах управления промышленными роботами и т. д., чтобы адаптироваться к сложным производственным условиям и обеспечить точное управление промышленным производством.
* Технические параметры
Элемент |
Спецификация |
Слои |
1~64 |
Толщина платы |
0.1 мм-10 мм |
Материал |
FR-4, CEM-1/CEM-3, PI, High Tg, Rogers, PTEF, Alu/Cu Base,Керамика, и т.д. |
Максимальный размер панели |
800 мм×1200 мм |
Минимальный размер отверстия |
0.075мм |
Минимальная ширина/расстояние между линиями |
Стандарт: 3mil (0,075 мм) Улучшенный: 2mil |
Допуск по контуру платы |
士0,10 мм |
Толщина изоляционного слоя |
0,075 мм--5,00 мм |
Толщина медного слоя |
18um--350um |
Сверление отверстий (механическое) |
17um--175um |
Финишное отверстие (механическое) |
17um--175um |
Допуск по диаметру (механический) |
0,05 мм |
Регистрация (механическая) |
0,075 мм |
Соотношение сторон |
17:01 |
Тип паяльной маски |
LPI |
SMT Мин. Ширина паяльной маски |
0,075 мм |
Мин. Зазор паяльной маски |
0,05 мм |
Диаметр заглушки отверстия |
0,25 мм--0,60 мм |
