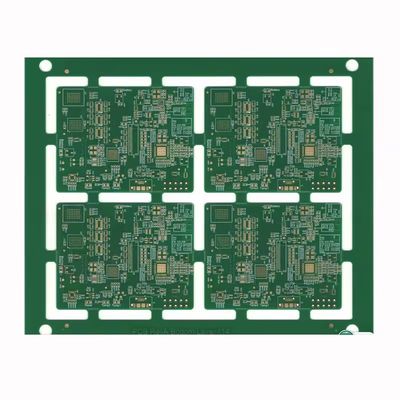

Высокотемпературная стойкость HDI PCB board fr4 high tG 1OZ для управления двигателями самолетов

Высокотемпературная стойкость HDI PCB board fr4 high tG 1OZ для управления двигателями самолетов

MOQ: 1
цена: Inquiry Us
Условия оплаты: T/T
Способность к поставкам: 200,000+ м2 ПХБ в месяц
Подробная информация
Склад:
12 слоя
материалы:
FR4
Толщина меди:
1оЗ
Толщина доски:
10,0 мм
Минимальная линия ширина/космос:
0.1/0.1 мм
Поставьте их на куски.:
Любой слой
Особенности:
Слепой через, похороненный через
Приложение:
Система управления авиационным двигателем
стандартный:
Стандарт UL&IPC и ISO
Поставка способности:
200,000+ м2 ПХБ в месяц
Выделить:

Высокая доска PCB Tg HDI

,

FR4 HDI PCB-карта

,

1оЗ от 4 высокого тг

Характер продукции

Высокотемпературные и высокоскоростные HDI-PCB для управления двигателями самолетов



* Что?является ИПЧППХБ?



HDI (High Density Interconnect) PCB - это плата с высокой плотностью, построенная с помощью микрошляпого погружения с помощью технологии,и использует процесс наращивания для достижения трехмерной взаимосвязи внутренних и внешних слоев цепейОсновная часть его изготовления заключается в использовании лазерного бурения и электрохимических процессов заполнения отверстий для формирования проводящих путей на микроновом уровне между слоями.так что каждый слой цепи может быть вертикально соединен без зависимости от традиционных через отверстияОбычный HDI использует однослойную структуру, в то время как высококлассные продукты накладываются через несколько слоев, в сочетании с передовыми технологиями, такими как накладываемые отверстия и лазерное прямое формирование.для дальнейшего улучшения плотности цепи и электрической производительности.





Высокотемпературная стойкость HDI PCB board fr4 high tG 1OZ для управления двигателями самолетов 0 Высокотемпературная стойкость HDI PCB board fr4 high tG 1OZ для управления двигателями самолетов 1 Высокотемпературная стойкость HDI PCB board fr4 high tG 1OZ для управления двигателями самолетов 2







*Характеристики ПКБ с высоким содержанием дизельных газов

    • Высокая интеграция: микровиа, тонкие линии и тонкие слои позволяют интегрировать компоненты с высокой плотностью.

    • Легкий и тонкий: миниатюризация компонентов и проводки помогает уменьшить вес оборудования.

    • Хорошая передача сигнала: короткий путь, низкая потеря, низкая задержка, чтобы обеспечить целостность сигнала и высокоскоростную передачу.

    • Отличная электрическая производительность: уменьшение искажения сигнала, точное управление импеданцией и стабильная производительность.

    • Хорошая теплоотдача: уникальная конструкция способствует теплоотдаче и адаптируется к работе с высокой нагрузкой.

    • Высокая надежность: передовые технологические процессы, отвечающие строгим стандартам в области авиации.



*Применение ПХБ с высоким содержанием диоксида

    • Медицинская область: используется в кардиостимуляторах, КТ-сканерах, медицинском оборудовании для визуализации и т. д. для удовлетворения требований миниатюризации оборудования, высокой производительности и высокой надежности.Уровень использования ПКБ с высоким содержанием в высококачественном медицинском оборудовании превышает 70%.

    • Аэрокосмическая промышленность: используется в системах авионики самолетов, спутниковой связи, навигационных системах и т.д., для удовлетворения требований к высокой производительности и высокой надежности оборудования в экстремальных условиях.Например,, система автопилота самолета использует HDI PCB для обеспечения безопасности полета.

    • Промышленное управление: используется в программируемых логических контроллерах (ПЛК), системах управления промышленными роботами и т.д.,адаптироваться к сложной промышленной среде и обеспечить точный контроль промышленного производства.





*Технические параметры



Положение

Спецификация

Склады

1 ~64

Толщина доски

0.1 мм-10мм

Материал

FR-4, CEM-1/CEM-3, PI, высокий Tg, Rogers, PTEF, алюминиевая/кумуляторная основа,из керамики, и т.д.

Максимальный размер панели

800 мм × 1200 мм

Минимальный размер отверстия

0.075мм

Минимальная ширина линии/пространство

Стандартный:3 миллиметра (0,075 мм)  Заранее: 2 миллиона

Толерантность к схемам правления

0.10 мм

Толщина изоляционного слоя

0.075 мм - 5.00 мм

Толщина медной поверхности

18um-350um

Сверление отверстия (механическое)

17um-175um

Окончательное отверстие (механическое)

17um-175um

Толерантность диаметра (механическая)

0.05 мм

Регистрация (механическая)

0.075 мм

Соотношение сторон

17:01

Тип паяльной маски

ЛПИ

SMT Min. Ширина паяльной маски

0.075 мм

Минимальная пропускная способность маски для сварки

0.05 мм

Диаметр отверстия розетки

0.25 мм - 0.60 мм







*Единое решение для ПХБ



Высокотемпературная стойкость HDI PCB board fr4 high tG 1OZ для управления двигателями самолетов 3 Высокотемпературная стойкость HDI PCB board fr4 high tG 1OZ для управления двигателями самолетов 4 Высокотемпературная стойкость HDI PCB board fr4 high tG 1OZ для управления двигателями самолетов 5 Высокотемпературная стойкость HDI PCB board fr4 high tG 1OZ для управления двигателями самолетов 6
Прототип ПКБ ПХБ из фелкса Жёстко-гибкий ПКБ Керамические ПХБ
Высокотемпературная стойкость HDI PCB board fr4 high tG 1OZ для управления двигателями самолетов 7 Высокотемпературная стойкость HDI PCB board fr4 high tG 1OZ для управления двигателями самолетов 8 Высокотемпературная стойкость HDI PCB board fr4 high tG 1OZ для управления двигателями самолетов 9 Высокотемпературная стойкость HDI PCB board fr4 high tG 1OZ для управления двигателями самолетов 10
PCB из тяжелой меди ПХДИ ПХБ Высокочастотные ПКБ ПХБ с высоким ТГ





*Преимущества команды DQS
  1. В срокDСрок действия:
    • Собственные заводы по производству ПКБА площадью 15 000 м2
    • 13 полностью автоматических линий SMT
    • 4 сборочные линии DIP



     2.Q.Качество гарантировано:

    • Стандарты IATF, ISO, IPC, UL
    • Онлайн SPI, AOI, рентгеновская инспекция
    • Квалифицированность продукции достигает 99,9%



3Премиум.SСлужба:

    • Ответьте на запрос в течение 24 часов
    • Идеальная система послепродажного обслуживания
    • От прототипа к серийному производству
