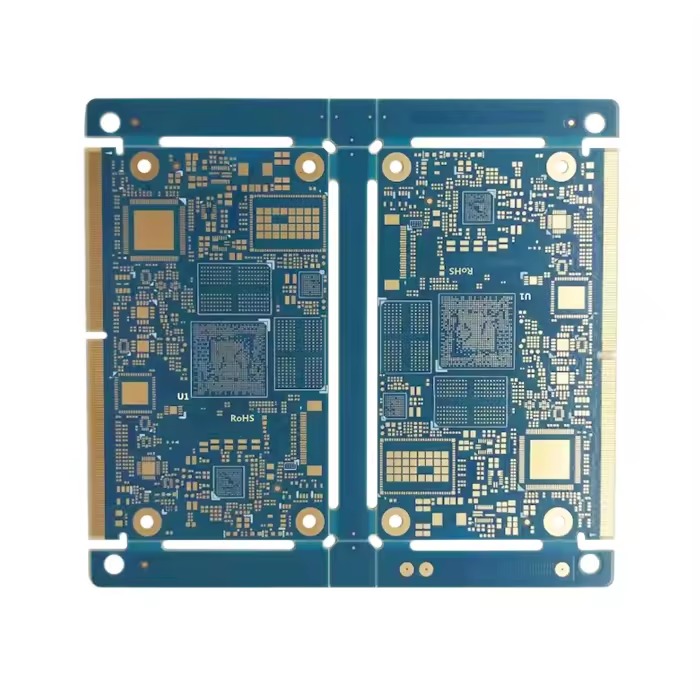

HASL 고밀도 상호 연결 HDI PCB 보드 단일 계층 1oz OEM

저손실 HDI PCB 보드는 신호 무결성을 보장합니다

* 무엇HDI는 무엇입니까?PCB?

HDI(High Density Interconnect) PCB는 마이크로 블라인드 매립 비아 기술로 제작된 고밀도 회로 기판으로, 빌드업 공정을 사용하여 내부 및 외부 레이어 회로의 3차원 상호 연결을 달성합니다. 제조의 핵심은 레이저 드릴링 및 전기화학적 홀 채우기 공정을 사용하여 미크론 수준의 전도성 경로를 레이어 사이에 형성하여 각 회로 레이어가 기존의 스루 홀에 의존하지 않고 수직으로 연결될 수 있도록 하는 것입니다. 일반 HDI는 단일 레이어 구조를 사용하고, 고급 제품은 적층 홀 및 레이저 직접 성형과 같은 고급 기술과 결합된 여러 레이어를 통해 적층되어 회로 밀도와 전기적 성능을 더욱 향상시킵니다.

* HDI PCB의 특징

• • 우수한 전기적 성능: 신호 왜곡 감소, 우수한 임피던스 제어, 안정적인 전기적 성능.

  • 우수한 방열 성능: 독특한 구조는 방열에 도움이 되며 고부하 작업에 적합합니다.

  • 높은 신뢰성: 고급 공정 기술, 산업 표준 충족, 긴 수명.

*  HDI PCB 가공의 어려움

• • 마이크로 홀 가공의 어려움: 레이저 드릴링은 높은 정밀도가 필요하며, 홀 벽이 거칠고 홀 위치 오프셋 문제가 발생하기 쉽습니다.
  • 미세 라인의 어려움: 라인 폭/라인 간격은 미크론 수준이며, 전기 도금 홀 채우기의 균일성을 제어하기 어렵습니다.
  • 층간 정렬의 어려움: 다층 기판 적층은 오프셋이 발생하기 쉬워 전기적 연결에 영향을 미칩니다.

* HDI PCB의 응용 분야

• • 의료 분야: 페이스메이커, CT 스캐너, 의료 영상 장비 등에 사용되어 장비 소형화, 고성능 및 고신뢰성 요구 사항을 충족합니다. 예를 들어, 고급 의료 장비에서 HDI PCB의 활용률은 70%를 초과합니다.

  • 항공 우주: 항공기 항공 전자 시스템, 위성 통신, 항법 시스템 등에 사용되어 극한 환경에서 장비의 고성능 및 고신뢰성 요구 사항을 충족합니다. 예를 들어, 항공기 자동 조종 시스템은 비행 안전을 보장하기 위해 HDI PCB를 사용합니다.

  • 산업 제어: 프로그래머블 로직 컨트롤러(PLC), 산업용 로봇 제어 시스템 등에 사용되어 복잡한 산업 환경에 적응하고 산업 생산의 정확한 제어를 보장합니다.

* 기술 매개변수

* 원스톱 PCB 솔루션



PCB 프로토타입	플렉스 PCB	Rigid-Flex PCB	세라믹 PCB
헤비 구리 PCB	HDI PCB	고주파 PCB	High TG PCB







* DQS 팀의 장점

1. 정시 Delivery:

• • 자체 PCBA 공장 15,000 ㎡
  • 13개의 완전 자동 SMT 라인
  • 4개의 DIP 조립 라인



     2. Quality 보장:

• • IATF, ISO, IPC, UL 표준
  • 온라인 SPI, AOI, X-Ray 검사
  • 제품의 합격률은 99.9%에 달합니다.



     3. 프리미엄 Service:

• • 24시간 이내에 문의에 답변
  • 완벽한 애프터 서비스 시스템
  • 프로토타입에서 대량 생산까지
