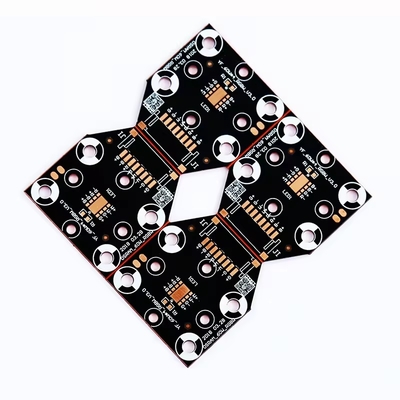

어떤 층 0.5OZ 구리 HDI 인쇄 회로 보드 PCB 0.8mm 사용자 정의

얇은 구리 호일 기판 HDI PCB 고집적, 의료 장비에 사용 가능

* 무엇HDI는 무엇입니까?PCB?

HDI(고밀도 상호 연결) PCB는 마이크로 블라인드 매립형 비아 기술로 구성된 고밀도 회로 기판으로, 빌드업 공정을 사용하여 내부 및 외부 레이어 회로의 3차원 상호 연결을 달성합니다. 제조의 핵심은 레이저 드릴링 및 전기 화학적 홀 채우기 공정을 사용하여 레이어 간에 마이크론 수준의 전도성 경로를 형성하여 각 회로 레이어가 기존의 스루 홀에 의존하지 않고 수직으로 연결될 수 있도록 하는 것입니다. 일반 HDI는 단일 레이어 구조를 사용하고, 고급 제품은 적층 홀 및 레이저 직접 성형과 같은 고급 기술과 결합하여 여러 레이어를 통해 적층되어 회로 밀도와 전기적 성능을 더욱 향상시킵니다.

* HDI PCB의 특징

• • 우수한 전기적 성능: 신호 왜곡 감소, 우수한 임피던스 제어, 안정적인 전기적 성능.

  • 우수한 방열 성능: 독특한 구조는 방열에 도움이 되며 고부하 작업에 적합합니다.

  • 높은 신뢰성: 고급 공정 기술, 산업 표준 충족, 긴 수명.

*  HDI PCB 가공의 어려움

• • 레이어 간 정렬의 어려움: 다층 기판은 오프셋이 발생하기 쉬워 전기적 연결에 영향을 미칩니다.

  • 재료 적응의 어려움: 특수 기판(예: BT 수지)의 가공 매개변수를 제어하기 어렵습니다.

  • 복잡한 감지: 미세한 블라인드/매립형 홀 결함을 감지하기 어렵습니다.

* HDI PCB의 응용

• • 의료 분야: 페이스메이커, CT 스캐너, 의료 영상 장비 등에 사용되어 장비 소형화, 고성능 및 고신뢰성 요구 사항을 충족합니다. 예를 들어, 고급 의료 장비에서 HDI PCB의 활용률은 70%를 초과합니다.

  • 항공 우주: 항공기 항공 전자 시스템, 위성 통신, 항법 시스템 등에 사용되어 극한 환경에서 장비의 고성능 및 고신뢰성 요구 사항을 충족합니다. 예를 들어, 항공기 자동 조종 시스템은 HDI PCB를 사용하여 비행 안전을 보장합니다.

  • 산업 제어: 프로그래머블 로직 컨트롤러(PLC), 산업용 로봇 제어 시스템 등에 사용되어 복잡한 산업 환경에 적응하고 산업 생산의 정확한 제어를 보장합니다.

* 기술 매개변수

* 원스톱 PCB 솔루션



PCB 프로토타입	플렉스 PCB	Rigid-Flex PCB	세라믹 PCB
헤비 구리 PCB	HDI PCB	고주파 PCB	High TG PCB







* DQS 팀의 장점

1. 정시Delivery:

• • 자체 PCBA 공장 15,000 ㎡
  • 13개의 완전 자동 SMT 라인
  • 4개의 DIP 조립 라인



     2. Quality 보장:

• • IATF, ISO, IPC, UL 표준
  • 온라인 SPI, AOI, X-Ray 검사
  • 제품의 합격률은 99.9%에 도달합니다.



     3. 프리미엄 Service:

• • 24시간 이내에 문의에 답변
  • 완벽한 애프터 서비스 시스템
  • 프로토타입부터 대량 생산까지
