제품 세부 정보

Created with Pixso. 집 Created with Pixso. 상품 Created with Pixso.
PCB 제작
Created with Pixso.

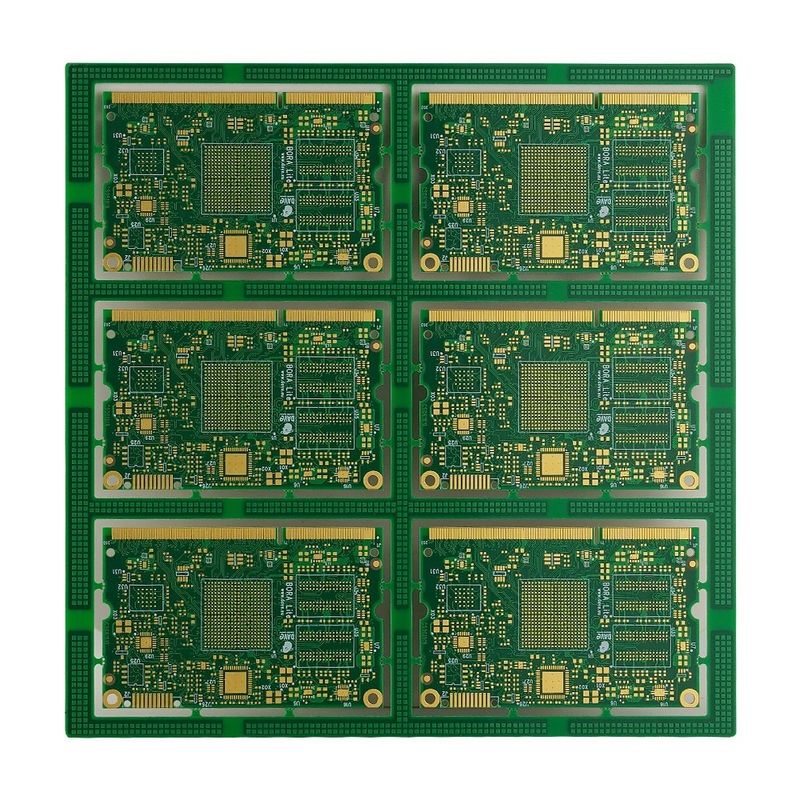

odm PCB 인쇄 회로 기판 제작 제조 소량 조립

odm PCB 인쇄 회로 기판 제작 제조 소량 조립

odm PCB 인쇄 회로 기판 제작 제조 소량 조립

MOQ: 1
가격: Contact us
지불 조건: T/T
상세 정보
제품 설명
상세 정보
레이어:
1-64 층
원료:
FR4
두께:
0.5-10.0mm
구리 두께:
0.5-15oz
보드 사이즈:
맞춤형
민. 선 폭 / 공간:
0.10/0.10mm
표면 처리:
Enig/Immersion Gold
인증서:
UL, IATF16949, ISO & Reach
강조하다:

odm 회로 기판 제작

,

소용량 회로판 제조

,

odm 소량 pcb 조립

제품 설명

다층 PCB 제조 CE가 있는 전자 제품용 인쇄 회로판





*다층 PCB란 무엇인가요?



다층 PCB (Multilayer PCB) 는 3개 이상의 전도성 구리 층으로 구성된 회로판의 일종입니다.단 하나의 구조를 형성하기 위해 단열 (다일렉트릭) 물질과 함께 laminated이 층들은 비아스 (장장된 구멍) 를 통해 서로 연결되어 있으며, 컴팩트한 공간에서 복잡한 회로를 허용합니다.



odm PCB 인쇄 회로 기판 제작 제조 소량 조립 0 odm PCB 인쇄 회로 기판 제작 제조 소량 조립 1 odm PCB 인쇄 회로 기판 제작 제조 소량 조립 2





* 다층 PCB의 주요 특징:

    • - 네여러 층(일반적으로 4, 6, 8, 고급 디자인에서는 50+까지)
    • - 네쌓인 건축물: 층은 열과 압력으로 결합됩니다.
    • - 네내부층: 전력/지상 비행기 또는 신호 라우팅에 사용됩니다.
    • - 네비아스: 접힌 구멍 (공개, 장막, 또는 묻힌 구멍) 이 서로 다른 층 을 연결 한다.
    • - 네고밀도: 복잡한 회로를 지원합니다.



* 단일/복층 PCB와 비교:

  •
특징 단층 2층 다층
- 네레이어스- 네 1 (위) 2 (위 + 아래) 3+ (다중 내부층)
- 네복잡성- 네 낮은 중간 높은
- 네비용- 네 낮은 중간 더 높은
- 네사용 케이스- 네 간단한 회로 중간 복잡성 고속, 밀도가 높은 설계





*기술 매개 변수



항목

사양

래어

1~64

판 두께

00.1mm-10.0mm

소재

FR-4,CEM-1/CEM-3,PI,높은 Tg,로저스

최대 패널 크기

32인치 × 48인치 800mm × 1200mm

구멍 크기

00.075mm

최소 선 너비

3밀리 (0.075mm)

표면 마감

OSP,HASL,금/니켈/Ag,전기 금

구리 두께

0.5-15 OZ

솔더마스크

녹색/노란색/검은/백색/붉은/나색

실크 스크린

빨간색/노란색/검은색/백색

미니 PAD

5mm (0.13mm)

인터 패키지

진공

외부 패키지

팩

도표 허용

±0.75mm

구멍 허용량

PTH:±0.05 NPTH:±0.025

인증서

UL,ISO 9001,ISO14001,IATF16949

특별 요청

실종된 구멍+금 손가락  + BGA

물질 공급자

 쉐냐, KB, 나냐, ITEQ 등등




*PCB 단점 솔루션



odm PCB 인쇄 회로 기판 제작 제조 소량 조립 3 odm PCB 인쇄 회로 기판 제작 제조 소량 조립 4 odm PCB 인쇄 회로 기판 제작 제조 소량 조립 5 odm PCB 인쇄 회로 기판 제작 제조 소량 조립 6
PCB 프로토타입 펠렉스 PCB 딱딱한 플렉스 PCB 알루미늄 PCB
odm PCB 인쇄 회로 기판 제작 제조 소량 조립 7 odm PCB 인쇄 회로 기판 제작 제조 소량 조립 8 odm PCB 인쇄 회로 기판 제작 제조 소량 조립 9 odm PCB 인쇄 회로 기판 제작 제조 소량 조립 10
무거운 구리 PCB HDI PCB 고주파 PCB 고 TG PCB






*DQS 팀의 장점
  1. 정해진 시간에D유출:
    • 소유한 PCBA 공장 15,000m2
    • 13개의 완전 자동 SMT 라인
    • 4 DIP 조립 라인



     2.Q품질 보장:

    • IATF, ISO, IPC, UL 표준
    • 온라인 SPI, AOI, 엑스레이 검사
    • 제품의 합격률은 99.9%에 달합니다.



3프리미엄S서비스:

    • 24시간 답변
    • 완벽한 판매 후 서비스 시스템
    • 프로토타입에서 대량 생산
