제품 세부 정보

Created with Pixso. 집 Created with Pixso. 상품 Created with Pixso.
통신 PCB 조립
Created with Pixso.

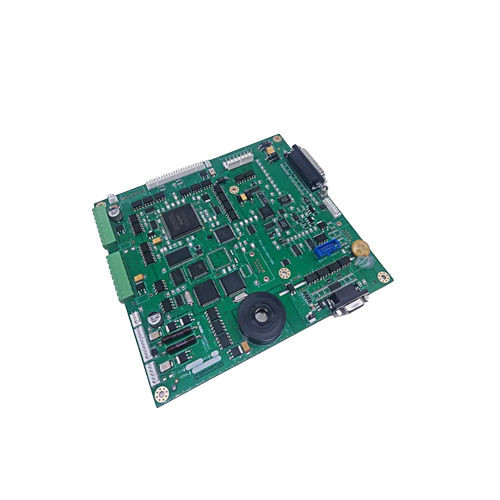

통신 장비용 초고속 마이크로파 통신 SMT PCB 조립

통신 장비용 초고속 마이크로파 통신 SMT PCB 조립

통신 장비용 초고속 마이크로파 통신 SMT PCB 조립

MOQ: 1
Price: Contact us
지불 조건: T/T
상세 정보
제품 설명
상세 정보
레이어:
4L
민. 성분 사이즈:
0201
판 두께:
1.6mm
표면 마감:
ENIG
핀 공간:
0.2 밀리미터
적용:
의사소통
강조하다:

통신 SMT PCB 조립

,

마이크로 웨이브 SMT PCB 조립

,

고속 PCB SMT 조립

제품 설명



통신 장비용 고속 통신 PCBA



*  통신 PCB 조립이란?

​​통신 PCB 조립​​은 다음과 같은 통신 장비용으로 특별히 설계된 인쇄 회로 기판(PCB)의 제조 및 조립을 의미합니다.

  • ​​5G/4G 기지국​​
  • ​​광섬유 네트워킹 장치​​
  • ​​위성 통신 시스템​​
  • ​​라우터, 스위치 및 모뎀​​
  • ​​RF(무선 주파수) 및 마이크로파 시스템​​

이러한 PCB는 빠른 데이터 전송, 낮은 대기 시간 및 가혹한 작동 환경을 처리하기 위해 ​​고주파 성능, 신호 무결성 및 신뢰성​​이 필요합니다.





*  통신 PCB의 특징:

  1. ​​고주파 재료​​

    • GHz 주파수에서 신호 저하를 최소화하기 위해 ​​저손실 라미네이트​​(예: Rogers, Teflon 또는 Isola)를 사용합니다.
    • ​​신호 반사를 방지하기 위한 ​​제어 임피던스​​ 트레이스.

  2. ​​멀티레이어 및 HDI(고밀도 상호 연결) 설계​​

    • ​​복잡한 라우팅을 위한 ​​8+ 레이어​​
    • ​​소형, 고속 설계를 위한 ​​마이크로비아 및 블라인드/매립 비아​​

  3. ​​RF 및 마이크로파 부품​​

    • ​​안테나, 증폭기, 필터​​ 및 ​​MMIC(모놀리식 마이크로파 IC)​​.
    • ​​전자기 간섭(EMI)을 줄이기 위한 ​​실드​​

  4. ​​열 관리​​

    • ​​고전력 부품에서 열을 발산하기 위한 ​​금속 코어 PCB(예: 알루미늄)​​, 방열판 또는 열 비아.

  5. ​​엄격한 규정 준수 표준​​

      • ​​IPC-A-600, IPC-6012​​(신뢰성).
      • ​​RoHS, REACH​​(환경 안전).
      • ​​FCC, CE, ITU-T​​(통신 규정).



*  통신 PCB의 응용 분야:

  • ​​5G 인프라​​ (Massive MIMO, mmWave 안테나)
  • ​​광 트랜시버​​ (100G/400G 데이터 속도)
  • ​​위성 통신​​ (저궤도(LEO) 시스템)
  • ​​IoT 및 스마트 기기​​ (NB-IoT, LTE-M 모듈)





*  원스톱 PCBA 솔루션



통신 장비용 초고속 마이크로파 통신 SMT PCB 조립 0 통신 장비용 초고속 마이크로파 통신 SMT PCB 조립 1 통신 장비용 초고속 마이크로파 통신 SMT PCB 조립 2 통신 장비용 초고속 마이크로파 통신 SMT PCB 조립 3
PCBA 프로토타입 산업 제어 PCBA 통신 PCBA 의료 PCBA
통신 장비용 초고속 마이크로파 통신 SMT PCB 조립 4 통신 장비용 초고속 마이크로파 통신 SMT PCB 조립 5 통신 장비용 초고속 마이크로파 통신 SMT PCB 조립 6 통신 장비용 초고속 마이크로파 통신 SMT PCB 조립 7
자동차 PCBA 소비자 전자 PCBA LED PCBA  보안 PCBA





*  DQS 팀의 장점
  1. 정시 Delivery:
    • 자체 PCBA 공장 15,000 ㎡
    • 13개의 완전 자동 SMT 라인
    • 4개의 DIP 조립 라인



     2. Quality 보장:

    • IATF, ISO, IPC, UL 표준
    • 온라인 SPI, AOI, X-Ray 검사
    • 제품의 합격률은 99.9%에 달합니다.



     3. 프리미엄 Service:

    • 24시간 이내에 문의에 답변；
    • 완벽한 애프터 서비스 시스템；
    • 프로토타입에서 대량 생산까지
