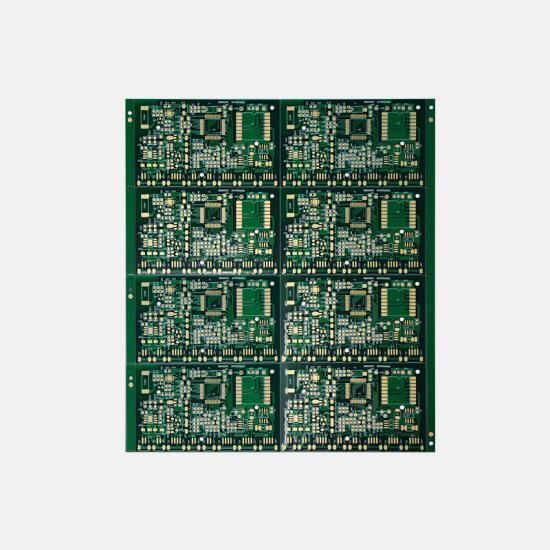

전원 모듈용 다층 PCB 제조
DQS 팀의 장점다층 PCB란 무엇인가?
다층 PCB(인쇄 회로 기판)는 절연 재료(기판)로 함께 적층된 세 개 이상의 전도성 구리 층으로 구성되어 소형 고밀도 회로 기판을 형성하는 PCB의 한 유형입니다. 이러한 층은 비아(도금된 구멍)를 통해 상호 연결되어 전기적 연결을 설정합니다.
* 다층 PCB의 주요 특징:
DQS 팀의 장점기술매개변수항목
사양 |
레이어 |
1~64 |
보드 두께 |
0.1mm-7.0mm |
재료 |
FR-4 |
,IATF16949,IATF16949,IATF16949,IATF16949최대 패널 크기 |
32"×48"(800mm×1200mm) |
최소 구멍 크기 |
0.075mm |
최소 선 폭 |
3mil(0.075mm) |
표면 마감 |
OSP |
,IATF16949,IATF16949,IATF16949구리 두께 |
0.5-7.0OZ |
솔더 마스크 |
녹색/노란색/검정색/흰색/빨간색/파란색 |
실크 스크린 |
빨간색/노란색/검정색/흰색 |
최소 PAD |
5mil(0.13mm) |
내부 패키지 |
진공 |
외부 패키지 |
상자 |
윤곽 허용 오차 |
±0.75mm |
구멍 허용 오차 |
PTH |
:±0.025:±0.025인증서 |
UL |
,IATF16949,IATF16949,IATF16949특수 요청 |
블라인드 홀 + 골드 핑거 |
+ BGA재료 공급업체 |
Shengyi, KB, Nanya, ITEQ 등 |
* |
