다층 강성 플렉스 블랙 Fr4 HDI 보드 PCB BGA 패키지 제조 서비스
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x제품 상세 정보
| 레이어 | 12 층 | 소재 | TG170+PI |
|---|---|---|---|
| 판 두께 | 20.0mm | 건설 | 3+n+3 |
| 민. 선 폭 / 공간 | 0.1/0.1mm | 표면 가공 | ENIG |
| 색상 | 블랙 | 적용 | 지능형 전자 장치 |
| 자격들 | UL & IPC 표준 및 ISO | ||
| 강조하다 | 블랙 fr4 다층 PCB,블랙 fr4 HDI 보드,BGA 패키지 hdi 강성 플렉스 pcb |
||
제품 설명

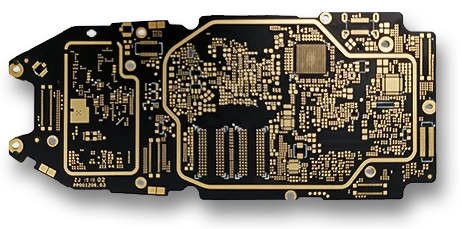

블랙 멀티레이어 보드 HDI PCB BGA 패키지 PCB 제조 서비스
* 무엇HDI는 무엇PCB?
HDI PCB는 마이크로 블라인드/매립 비아 및 빌드업 기술을 사용하여 고밀도 회로를 만듭니다. 레이저 드릴링 및 전기화학 도금을 통해 마이크론 수준의 층간 연결을 형성하여 기존의 스루홀에 대한 의존성을 없앱니다. 기본 버전은 단일 레이어 구조를 가지고 있으며, 고급 변형은 스택 비아 및 레이저 직접 이미징과 같은 기술로 여러 레이어를 쌓아 밀도와 성능을 향상시킵니다.
* HDI PCB의 특징
-
-
높은 라인 밀도: 더 많은 구성 요소와 연결을 작은 보드 영역에 수용할 수 있어 회로 설계에 더 큰 유연성을 제공합니다.
-
새로운 패키징 기술: 마이크로 BGA와 같이 더 작고 밀도가 높은 구성 요소 패키징을 사용하여 더 컴팩트한 설계를 달성하고 전자 장비의 크기와 성능을 최적화합니다.
-
우수한 멀티 레이어 구조: 멀티 레이어 중첩 블라인드 및 매립 비아 구조를 통해 회로 기판의 크기를 줄이고 성능을 향상시키며 더 높은 수준의 통합을 달성합니다.
-
우수한 신호 무결성: 더 짧은 신호 전송 경로와 더 작은 구성 요소 연결은 더 나은 신호 무결성을 제공하고 신호 손실 및 간섭을 줄입니다.
-
* HDI PCB의 응용 분야
-
-
의료 분야: 장비 소형화, 고성능 및 고신뢰성 요구 사항을 충족하기 위해 심박 조율기, CT 스캐너, 의료 영상 장비 등에 사용됩니다. 예를 들어, 고급 의료 장비에서 HDI PCB의 활용률은 70%를 초과합니다.
-
항공 우주: 극한 환경에서 장비의 고성능 및 고신뢰성 요구 사항을 충족하기 위해 항공기 항공 전자 시스템, 위성 통신, 항법 시스템 등에 사용됩니다. 예를 들어, 항공기 자동 조종 시스템은 비행 안전을 보장하기 위해 HDI PCB를 사용합니다.
-
산업 제어: 복잡한 산업 환경에 적응하고 산업 생산의 정확한 제어를 보장하기 위해 프로그래머블 로직 컨트롤러(PLC), 산업용 로봇 제어 시스템 등에 사용됩니다.
-
* 기술 파라미터
|
항목 |
사양 |
|
레이어 |
1~64 |
|
보드 두께 |
0.1mm-10 mm |
|
재료 |
FR-4, CEM-1/CEM-3, PI, High Tg, Rogers, PTEF, Alu/Cu Base,세라믹, 등 |
|
최대 패널 크기 |
800mm×1200mm |
|
최소 홀 크기 |
0.075mm |
|
최소 라인 폭/간격 |
표준: 3mil(0.075mm) 고급: 2mil |
|
보드 윤곽 허용 오차 |
±0.10mm |
|
절연층 두께 |
0.075mm--5.00mm |
|
외부 레이어 구리 두께 |
18um--350um |
|
드릴링 홀 (기계적) |
17um--175um |
|
마감 홀 (기계적) |
17um--175um |
|
직경 허용 오차 (기계적) |
0.05mm |
|
등록 (기계적) |
0.075mm |
|
종횡비 |
17:01 |
|
솔더 마스크 유형 |
LPI |
|
SMT 최소 솔더 마스크 폭 |
0.075mm |
|
최소 솔더 마스크 간격 |
0.05mm |
|
플러그 홀 직경 |
0.25mm--0.60mm |
