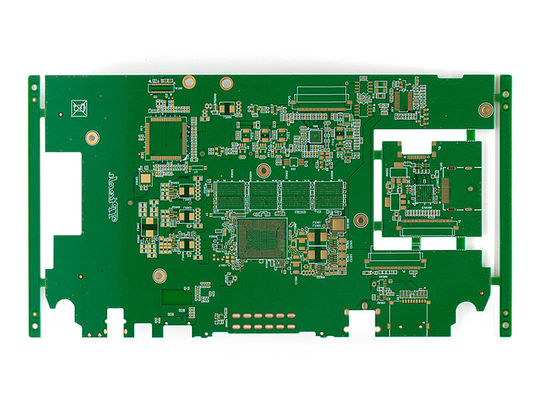

Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений, 8 слоев, для беспроводного зарядного устройства

Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений, 8 слоев, для беспроводного зарядного устройства

MOQ: 1
цена: Contact Us
Условия оплаты: T/T
Способность к поставкам: 200,000+ м2 ПХБ в месяц
Подробная информация
Склад:
8 слоев
материалы:
Rogers
Толщина:
20,0 мм
Строительство:
2+N+2
Минимальная линия ширина/космос:
0.1/0.1 мм
Обработка поверхности:
Золото погружения
Тип:
настраиваемый
Приложение:
Коммуникационная электроника
стандартный:
Стандарт UL&IPC и ISO
Поставка способности:
200,000+ м2 ПХБ в месяц
Выделить:

Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений

,

высокоплотные межконтактные HDI-PCB

,

Печатная плата Rogers для беспроводного зарядного устройства

Характер продукции



8-слойная печатная плата Rogers HDI для коммуникационной электроники





* Что такое печатная плата?Что такое печатная плата?Печатная плата (PCB) — это плоская, жесткая или гибкая плата, изготовленная из изоляционного материала (например, стекловолокна или пластика) с проводящими дорожками (трассами), вытравленными или напечатанными на ее поверхности. Эти дорожки соединяют электронные компоненты (резисторы, конденсаторы, микросхемы и т. д.) для формирования функциональной схемы.



* Основные части печатной платы:





Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений, 8 слоев, для беспроводного зарядного устройства 0 Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений, 8 слоев, для беспроводного зарядного устройства 1 Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений, 8 слоев, для беспроводного зарядного устройства 2







Подложка (базовый материал)

    1. Обычно изготавливается из FR-4 (стекловолокно, армированное эпоксидной смолой), но также может быть полиимидом (для гибких печатных плат) или керамикой (для высокочастотных применений).

      • Обеспечивает механическую поддержку и изоляцию.
      • Медный слой
    2. Тонкие листы меди ламинируются на подложку для формирования проводящих трасс (проводов), которые переносят электрические сигналы.

      • Паяльная маска
    3. Защитный слой (обычно зеленый, синий или красный), который покрывает медь для предотвращения коротких замыканий и окисления.

      • Шелкография
    4. Белые или черные маркировки (текст, символы), напечатанные на печатной плате для обозначения компонентов, контрольных точек или логотипов.

      • Контактные площадки и переходные отверстия
    5. Контактные площадки: металлические области, к которым припаиваются компоненты.

      • Переходные отверстия: небольшие отверстия, покрытые медью, для соединения трасс между разными слоями (в многослойных печатных платах).
      • * Типы печатных плат:?



Однослойная печатная плата: самый простой тип, с медными трассами на одной стороне.

    • Двухслойная печатная плата: трассы с обеих сторон, соединенные переходными отверстиями.
    • Многослойная печатная плата: 4+ слоя (обычно в компьютерах, смартфонах).
    • Гибкая печатная плата (FPCB): изготовлена из гибких материалов (например, полиимида).
    • Жестко-гибкая печатная плата: сочетает в себе жесткие и гибкие секции.
    • *





Заводы PCBA площадью 15 000 м²Элемент



Спецификация

Слои

1~

64Толщина платы

0,1 мм-

10ммСтандарт

FR-4, CEM-1/CEM-3, PI, High Tg, Rogers, PTEF, Alu/Cu Base,

Керамика,и т.д. Максимальный размер панели

8

00 мм × 1200 ммМинимальный размер отверстия

0,075

ммМинимальная ширина/зазор линииСтандарт

:

3mil (0,075 мм)  Улучшенный: 2milДопуск по контуру платы±0,10 мм

Толщина изоляционного слоя

0,075 мм - 5,00 мм

Толщина медного слоя

18 мкм - 350 мкм

Сверление отверстий (механическое)

17 мкм - 175 мкм

Финишное отверстие (механическое)

0,05 мм

Допуск по диаметру (механический)

0,05 мм

Регистрация (механическая)

*

Соотношение сторон

Диаметр заглушенного отверстия

7:01

Тип паяльной маскиLPIМинимальная ширина паяльной маски SMT

0,075 мм

Минимальный зазор паяльной маски

0,05 мм

Диаметр заглушенного отверстия

0,25 мм - 0,60 мм

*

Комплексное решение для печатных плат

Прототип печатной платы







Заводы PCBA площадью 15 000 м²Жестко-гибкая печатная плата



Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений, 8 слоев, для беспроводного зарядного устройства 3 Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений, 8 слоев, для беспроводного зарядного устройства 4 Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений, 8 слоев, для беспроводного зарядного устройства 5 Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений, 8 слоев, для беспроводного зарядного устройства 6
Керамическая печатная плата Печатная плата с толстой медью Печатная плата HDI Высокочастотная печатная плата
Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений, 8 слоев, для беспроводного зарядного устройства 7 Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений, 8 слоев, для беспроводного зарядного устройства 8 Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений, 8 слоев, для беспроводного зарядного устройства 9 Многослойная печатная плата HDI PCB Rogers с высокой плотностью межсоединений, 8 слоев, для беспроводного зарядного устройства 10
Высокотемпературная печатная плата * Преимущества команды DQS Своевременная доставка:





Заводы PCBA площадью 15 000 м²13 полностью автоматических линий SMT
  1. 4 линии сборки DIP     2. Гарантированное качество:
    • Стандарты IATF, ISO, IPC, UL
    • Онлайн-инспекция SPI, AOI, X-Ray
    • Квалифицированный уровень продукции достигает 99,9%



     3. Превосходное обслуживание:Ответ на ваш запрос в течение 24 часовИдеальная система послепродажного обслуживанияОт прототипа до массового производства
