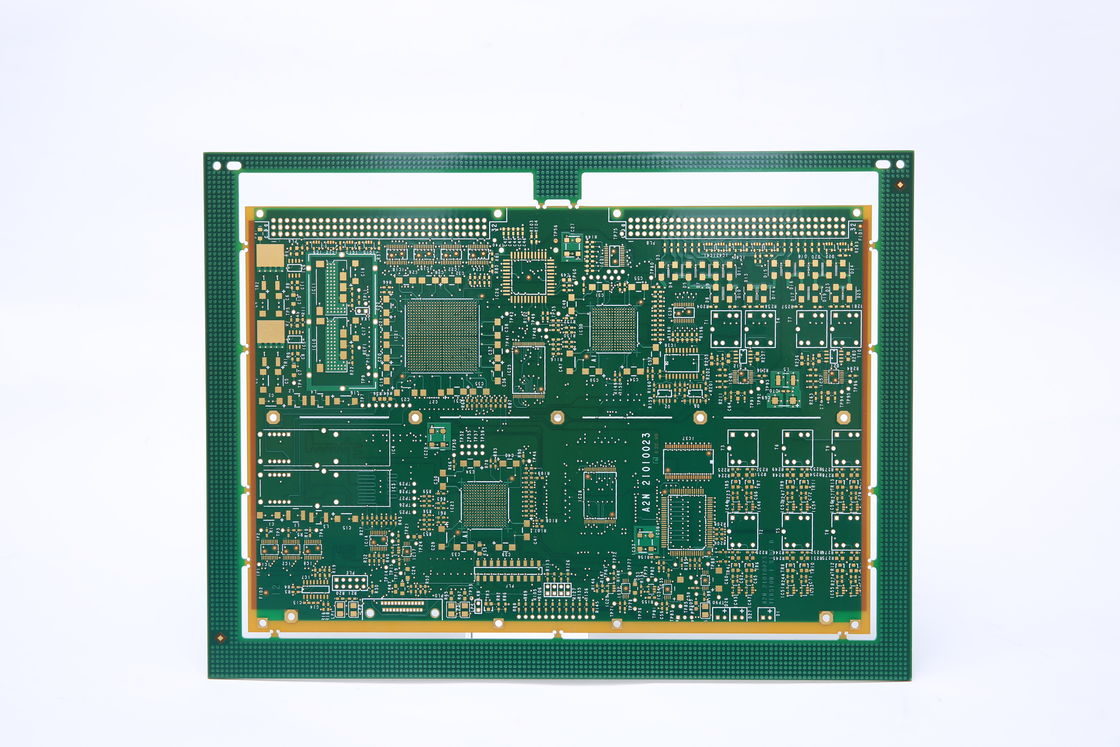

소비자 가전 제품을 위한 원스톱 SMT PCB 조립 보드 제작 서비스

MOQ:	1
가격:	Contact us
지불 조건:	T/T
공급 능력:	200,000 + sqm/월

상세 정보

제품 설명

상세 정보

레이어:

4 층

판 두께:

0.8M

판재:

FR4

끝난 구리:

0.5 온스

최소 선 너비/간격:

0.1/0.1mm

표면 마감:

HASL

적용:

전자 제품

인증서:

UL, IATF16949, ISO & Reach

공급 능력:

200,000 + sqm/월

강조하다:

SMT PCB 조립 보드

PCB 조립 보드 제작

SMT PCB 제작 서비스

제품 설명

소비자 전자제품용 SMT PCB 제조

* SMT PCB 제조란 무엇인가요??

SMT (Surface Mount Technology) PCB 제조는 자동화 된 기계를 사용하여 전자 구성 요소를 PCB 표면에 직접 장착하여 인쇄 회로 보드를 조립하는 과정입니다.뚫린 구멍에 부품이 삽입되는 뚫린 구멍 기술 (THT) 와는 달리

* SMT PCB 제조의 핵심 단계

1PCB 제조 (SMT 조립 전)

- 맨 PCB는 용접 패드로 제조됩니다 (SMT 구성 요소에 구멍이 필요하지 않습니다).
- 일반적인 재료: FR-4, 알루미늄 또는 유연한 기판.

2. 솔더 페이스트 적용

- 스텐실 인쇄: 금속 스텐실 이 PCB 에 맞추어지고, 용매 매스 (작은 금속 공과 플럭스의 혼합물) 이 패드 에 적용 된다.

3. 컴포넌트 배치

- 픽 앤 플래시 머신 (Pick-and-Place Machines) 은 자동으로 스릴/트레이에서 SMD (Surface Mount Devices) 를 선택하고 고정도로 용접 페스트에 배치합니다.
- 부품은 저항, 콘덴서, IC (QFN, BGA) 등이 있습니다.

4. 재공류 용접

- PCB는 재공류 오븐을 통과하여 제어 된 가열로 용접 페이스트를 녹여 영구적인 전기 연결을 형성합니다.
- 온도 프로파일: 전열 → 담기 → 재흐름 → 냉각.

5. 검사 및 시험

- AOI (Automated Optical Inspection) 오프티컬 검증 (Automated Optical Inspection)
- 엑스레이 검사 숨겨진 관절 (예: BGA 부품)
- 함수 테스트: 조립된 PCB의 성능을 검증합니다.

* SMT 대 구멍 (THT) PCB 조립

특징	SMT PCB 조립	뚫린 구멍 (THT) 조립
- 네컴포넌트 크기- 네	✅ 작은 것 (0201, 0402)	더 큰 (연으로 된 부품)
- 네속도- 네	✅ 더 빨리 (자동화)	더 느린 (수동/반자동)
- 네비용- 네	✅ 낮은 (대량 생산)	더 높은 (노동집약적)
- 네PCB 공간- 네	✅ 고밀도	더 많은 공간을 필요로 한다
- 네힘- 네	️ 기계적 강도가 낮습니다.	✅ 스트레스 가 많은 환경 에 더 적합 합니다

*기술 매개 변수

항목	스펙트럼
층	1~64
판 두께	00.1mm-10mm
소재	FR-4, CEM-1/CEM-3, PI, 고 Tg, 로저스, PTEF, 알루/큐 베이스세라믹, 등등
최대 패널 크기	800mm × 1200mm
분 구멍 크기	0.075mm
최소 선 너비/공간	표준:3밀리 (0.075mm) 앞장서2밀리
이사회 개요 용인	士0.10mm
단열층 두께	00.075mm ~ 5.00mm
외층 구리 두께	18um-350um
구멍 뚫기 (기계)	17um-175um
마감 구멍 (기계)	17um-175um
지름 허용 (기계)	00.05mm
등록 (기계)	00.075mm
측면 비율	17:01
솔더 마스크 타입	LPI
SMT 미니. 용접 마스크 너비	00.075mm
최소 용매 마스크 면허	00.05mm
플러그 구멍 지름	00.25mm-0.60mm
