Полиамид ENIG Твердо-гибкие печатные платы изготовление 4-слойной платы для медицинского оборудования

Полиамид ENIG Твердо-гибкие печатные платы изготовление 4-слойной платы для медицинского оборудования

MOQ: 1
цена: Inquiry Us
Условия оплаты: T/T
Подробная информация
Склад:
4 слоя
Толщина доски:
0.8M
Материал доски:
Полимид (PI)
Законченная медь:
0,5 oz
Минимальная ширина линии/пространство:
0.1/0.1 мм
Поверхностная отделка:
ENIG
Приложение:
Портативные приборы
Сертификат:
UL,IATF16949,ISO&Reach
Выделить:

Изготовление полиамидных жестких гибких пластин

,

Изготовление жестких гибких пластин ENIG

,

Полимидные 4-слойные платы

Характер продукции

4 слоя гибкой платы для медицинских изделий



*Что такое 4-слойный ПХБ?



4-слойный ПКБ - это печатная плата с четырьмя проводящими медными слоями, сложенными вместе с изоляционным (диэлектрическим) материалом между ними.Эти слои взаимосвязаны через проемы (покрытые отверстия) для создания сложных схем при экономии места и улучшении производительности по сравнению с односторонними или двусторонними платами.

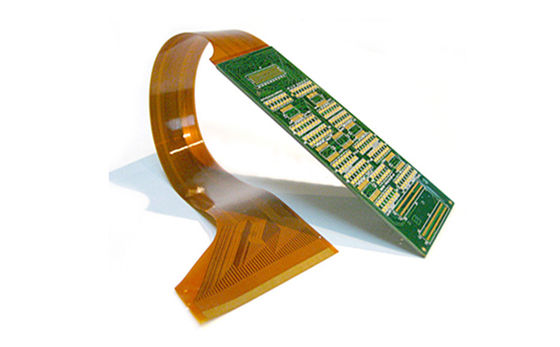

Полиамид ENIG Твердо-гибкие печатные платы изготовление 4-слойной платы для медицинского оборудования 0 Полиамид ENIG Твердо-гибкие печатные платы изготовление 4-слойной платы для медицинского оборудования 1 Полиамид ENIG Твердо-гибкие печатные платы изготовление 4-слойной платы для медицинского оборудования 2



* Структура 4-слойного ПКБ



Типичный четырехслойный набор состоит из:

    1. Верхний слой (Сигнальный слой) содержит расположение компонентов и высокоскоростные сигнальные следы.
    2. Внутренний слой 1 (земляная плоскость) - действует как эталонная плоскость для защиты от ЭМИ и снижения шума.
    3. Внутренний слой 2 (силовая плоскость) распределяет стабильное питание компонентов.
    4. Нижний слой (Склад сигнала) Дополнительное пространство маршрутизации для сигналов и компонентов.



* 4-слойный ПКБ против 2-слойного ПКБ

Особенность 4-слойный ПКБ ПКБ с двумя слоями
- Что?Склады. - Что? 4 (сигнал + GND + PWR) 2 (Вверху+внизу)
- Что?Маршрутизация пространства. - Что? ✅ Высокий Ограниченный
- Что?Сигнальный шум. - Что? ✅ Низкий (GND плоскость) Выше
- Что?Защита от ВИЧ. - Что? ✅ Лучше ¢ Бедняки
- Что?Стоимость - Что? ️ Выше (~2x) ✅ Ниже



* Производственный процесс

    1. - Что?Проектирование Используйте инструменты САПР (Altium, KiCad) для определения набора слоев и маршрутизации.
    2. - Что?Выбор материала Выберите основные материалы (FR-4, Роджерс).
    3. - Что?Ламинация
    4. - Что?Бурение и покрытие Создание каналов для межслойных соединений.
    5. - Что?Выгравировать.- Удалять избыток меди, чтобы сформировать следы.
    6. - Что?Проверка.Проверьте непрерывность, импеданс и короткие шорты.



*Технические параметры



Положение

Спецификация

Склады

1 ~64

Толщина доски

0.1 мм-10мм

Материал

FR-4, CEM-1/CEM-3, PI, высокий Tg, Rogers, PTEF, алюминиевая/кумуляторная основа,из керамики, и т.д.

Максимальный размер панели

800 мм × 1200 мм

Минимальный размер отверстия

0.075мм

Минимальная ширина линии/пространство

Стандартный:3 миллиметра (0,075 мм)  Заранее: 2 миллиона

Толерантность к схемам правления

0.10 мм

Толщина изоляционного слоя

0.075 мм - 5.00 мм

Толщина медной поверхности

18um-350um

Сверление отверстия (механическое)

17um-175um

Окончательное отверстие (механическое)

17um-175um

Толерантность диаметра (механическая)

0.05 мм

Регистрация (механическая)

0.075 мм

Соотношение сторон

17:01

Тип паяльной маски

ЛПИ

SMT Min. Ширина паяльной маски

0.075 мм

Минимальная пропускная способность маски для сварки

0.05 мм

Диаметр отверстия розетки

0.25 мм - 0.60 мм







*Единое решение для ПХБ



Полиамид ENIG Твердо-гибкие печатные платы изготовление 4-слойной платы для медицинского оборудования 3 Полиамид ENIG Твердо-гибкие печатные платы изготовление 4-слойной платы для медицинского оборудования 4 Полиамид ENIG Твердо-гибкие печатные платы изготовление 4-слойной платы для медицинского оборудования 5 Полиамид ENIG Твердо-гибкие печатные платы изготовление 4-слойной платы для медицинского оборудования 6
Прототип ПКБ ПХБ из фелкса Жёстко-гибкий ПКБ Керамические ПХБ
Полиамид ENIG Твердо-гибкие печатные платы изготовление 4-слойной платы для медицинского оборудования 7 Полиамид ENIG Твердо-гибкие печатные платы изготовление 4-слойной платы для медицинского оборудования 8 Полиамид ENIG Твердо-гибкие печатные платы изготовление 4-слойной платы для медицинского оборудования 9 Полиамид ENIG Твердо-гибкие печатные платы изготовление 4-слойной платы для медицинского оборудования 10
PCB из тяжелой меди ПХДИ ПХБ Высокочастотные ПКБ ПХБ с высоким ТГ





*Преимущества команды DQS
  1. В срокDСрок действия:
    • Собственные заводы по производству ПКБА площадью 15 000 м2
    • 13 полностью автоматических линий SMT
    • 4 сборочные линии DIP



     2.Q.Качество гарантировано:

    • Стандарты IATF, ISO, IPC, UL
    • Онлайн SPI, AOI, рентгеновская инспекция
    • Квалифицированность продукции достигает 99,9%



3Премиум.SСлужба:

    • Ответьте на запрос в течение 24 часов
    • Идеальная система послепродажного обслуживания
    • От прототипа к серийному производству
