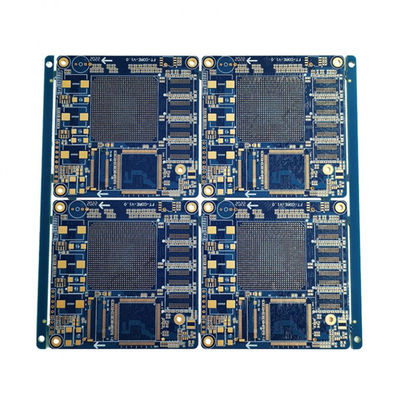

Высокочастотный прототип РЧ печатной платы Rogers RT5880 PCB

Высокочастотный прототип РЧ печатной платы Rogers RT5880 PCB

MOQ: 1
цена: Send us Gerber file for free quotation
Условия оплаты: T/T
Подробная информация
Склад:
12 СТРАНИЦА
материалы:
Роджерс RT5880
Толщина:
1,8 mm
Минимальная линия ширина/космос:
0.1/0.1 мм
Толщина меди:
1оЗ
Surface Finishing:
ENIG
Цвет:
Синий
Приложение:
Система связи
Сертификат:
UL & IPC Стандарт & ISO
Служба:
Служба "Один конец"
Выделить:

РЧ печатная плата Rogers

,

РЧ печатная плата RT5880

,

Прототип РЧ платы RT5880

Характер продукции



Применение высокочастотной печатной платы Rogers RT5880 в системах спутниковой связи



Своевременная Что такое высокочастотная печатная плата?



Высокочастотная печатная плата - это специальная печатная плата, разработанная для высокочастотных электромагнитных условий, подходящая для высоких частот (частота >300 МГц, что соответствует длине волны <1 meter) and microwave (frequency>3 ГГц, что соответствует длине волны <0,1 метра). Она основана на микроволновом подложке из медного ламината в сочетании с некоторыми процессами производства обычных жестких печатных плат или изготавливается путем специальной обработки.



Высокочастотный прототип РЧ печатной платы Rogers RT5880 PCB 0 Высокочастотный прототип РЧ печатной платы Rogers RT5880 PCB 1 Высокочастотный прототип РЧ печатной платы Rogers RT5880 PCB 2



* Особенности высокочастотной печатной платы

    • Специальные материалы: используются подложки с низким Dk/Df, такие как PTFE, керамические наполнители, LCP и т. д., для уменьшения затухания сигнала (PTFE является первым выбором для 5G).

    • Точная передача: контроль импеданса ±5%, точность линий на уровне микрон, снижение потерь на 30%+ в диапазоне миллиметровых волн и отличная стабильность фазы.

    • Сложный процесс: точность лазерного сверления ±3μм, плазменное травление вместо травления, многослойные платы со встроенными пассивными компонентами и высокопроизводительное производство в чистых помещениях.

    • Сильное рассеивание тепла: металлическая подложка + тепловое моделирование + материал фазового перехода, адаптация к экстремальным условиям от -55℃ до 125℃.



*  Трудности в процессе производства высокочастотных печатных плат

    • Обработка материала сложна: сверление PTFE склонно к образованию заусенцев, требуются твердосплавные сверла + плазменная очистка.

    • Высокая точность микроотверстий: небольшие отверстия склонны к смещению, лазерное сверление + заполнение отверстий гальваническим способом.

    • Сложная передача графики: небольшая ширина линии склонна к отклонениям, литография LDI + тонкое травление.

    • Сложное выравнивание между слоями: ламинирование склонно к смещению, контроль выравнивания CCD смещения ≤±50μм.

    • Сложная обработка поверхности: неравномерное покрытие влияет на производительность, толщина покрытия строго контролируется.



Своевременная Технические параметрыЭлементСпецификация



Слои

1~32

Толщина платы

0,1 мм-7,0 мм

Материал

FR-4

,

CEM-1/CEM-3Специальный запросPIСпециальный запросHigh TgСпециальный запросRogersСпециальный запрос32"×48"(800 мм×1200 мм)

Минимальный размер отверстия

0,075 мм

Минимальная ширина линии

3mil(0,075 мм)

Обработка поверхности

OSP

,

HASLСпециальный запросImm Gold/Nickel/AgСпециальный запросЭлектрическое золотоСпециальный запрос0,5-7,0 унций

Паяльная маска

Зеленый/Желтый/Черный/Белый/Красный/Синий

Шелкография

Красный/Желтый/Черный/Белый

Минимальный PAD

5mil(0,13 мм)

Межпакетная

Вакуум

Внешняя упаковка

Картон

Допуск по контуру

±0,75 мм

Допуск по отверстиям

PTH

:

±0,05 NPTHСертификат±0,025СертификатUL

,

ISO 9001Специальный запросISO14001Специальный запросIATF16949Специальный запросГлухое отверстие + Золотой контакт



+ BGAПоставщики материаловShengyi, KB, Nanya, ITEQ и т. д.

*

 Комплексное решение для печатных плат




Своевременная Гибкая печатная плата



Высокочастотный прототип РЧ печатной платы Rogers RT5880 PCB 3 Высокочастотный прототип РЧ печатной платы Rogers RT5880 PCB 4 Высокочастотный прототип РЧ печатной платы Rogers RT5880 PCB 5 Высокочастотный прототип РЧ печатной платы Rogers RT5880 PCB 6
 Жестко-гибкая печатная плата Алюминиевая печатная плата Печатная плата с толстой медью HDI печатная плата
Высокочастотный прототип РЧ печатной платы Rogers RT5880 PCB 7 Высокочастотный прототип РЧ печатной платы Rogers RT5880 PCB 8 Высокочастотный прототип РЧ печатной платы Rogers RT5880 PCB 9 Высокочастотный прототип РЧ печатной платы Rogers RT5880 PCB 10
Высокочастотная печатная плата  High TG печатная плата * Преимущества команды DQS





Своевременная Д

  1. оставка:  Собственные заводы PCBA 15 000 ㎡13 полностью автоматических линий SMT
    • 4 линии сборки DIP
    •
    • 2.



Качество гарантировано:Стандарты IATF, ISO, IPC, UL Онлайн-инспекция SPI, AOI, X-Ray

    • Коэффициент соответствия продукции достигает 99,9%
    •      3. Премиум
    • С



ервис:Ответ на ваш запрос в течение 24 часовИдеальная система послепродажного обслуживания

    • От прототипа до массового производства
