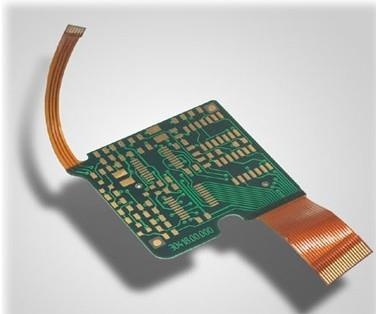

휴대용 장치의 연결 부품용 소형 유연 PCB
*유연 PCB 는 무엇 입니까?
- 네유연 PCB (FPC), 또한 "소프트 보드"아니면유연한 회로, 는 인쇄 회로 보드 (PCB) 의 일종입니다.유연한 단열재료예를 들어폴리마이드 (PI)아니면폴리에스터 (PET) 이 독특한 구조로 FPC는 튼튼한 유리섬유 (FR4) 대신굽고, 접고, 굽고부러지지 않고,콤팩트하고 가볍고 공간을 절약할 수 있는 디자인현대 전자제품에서
* FPC의 장점
가볍고 휴대성: 얇은 두께와 가벼운 무게, 장비 공간과 무게를 절약합니다.
유연하고 구부러질 수 있습니다. 구부러질 수 있고 접힐 수 있고 복잡한 구조 설계에 적응할 수 있습니다.
내구성: 반복적인 굽힘에 저항하고 긴 서비스 수명
안정적인 신호: 전송 간섭을 줄이고 고속 데이터 전송을 보장합니다.
높은 통합: 회로와 구성 요소의 밀집 된 배열, 통합 기능.
*유연 한 PCB 제조 의 어려움
기본 재료는 부서지기 쉽다: PI 필름은 얇고 번지고 균열되기 쉽다. 낮은 긴장 정밀 처리가 필요합니다.
마이크로 라인은 제어하기가 어렵습니다: 마이크로 레벨 라인 너비 / 간격, 가전 접착 및 구멍 채우는 것이 결함으로 인해 발생합니다.
엄격한 정렬: 다층 라미네이션은 높은 정밀도를 요구하며 오프셋은 출력에 영향을 미칩니다.
표면 민감성: 플러팅은 유연성과 전도성을 균형 잡아야하며 프로세스 창은 좁습니다.
복잡한 탐지: 내부 선 결함이 탐지하기 어렵고, 엑스레이와 같은 비싼 장비에 의존합니다.
*유연 PCB의 응용
스마트폰 및 웨어러블 기기 (중복식 화면, 유연한 디스플레이)
노트북과 태블릿 (기둥 연결, 배터리 플렉스 케이블)
자동차 전자제품 (센서, 조명, 대시보드 제어장치)
의료기기 (이식용 전자제품, 진단 장비)
항공우주 및 국방 (간체, 높은 신뢰성 회로).
*기술 매개 변수
|
항목 |
스펙트럼 |
|
층 |
1~64 |
|
판 두께 |
00.1mm-10mm |
|
소재 |
FR-4, CEM-1/CEM-3, PI, 고 Tg, 로저스, PTEF, 알루/큐 베이스세라믹, 등등 |
|
최대 패널 크기 |
800mm × 1200mm |
|
분 구멍 크기 |
0.075mm |
|
최소 선 너비/공간 |
표준:3밀리 (0.075mm) 앞장서2밀리 |
|
이사회 개요 용인 |
士0.10mm |
|
단열층 두께 |
00.075mm ~ 5.00mm |
|
외층 구리 두께 |
18um-350um |
|
구멍 뚫기 (기계) |
17um-175um |
|
마감 구멍 (기계) |
17um-175um |
|
지름 허용 (기계) |
00.05mm |
|
등록 (기계) |
00.075mm |
|
측면 비율 |
17:01 |
|
솔더 마스크 타입 |
LPI |
|
SMT 미니. 용접 마스크 너비 |
00.075mm |
|
최소 용매 마스크 면허 |
00.05mm |
|
플러그 구멍 지름 |
00.25mm-0.60mm |
