DIP SMT PCBA 제조 다층 인쇄 회로 보드 제조

인증 ISO, UL, IPC, Reach
최소 주문 수량 1
배달 시간 5-30 일
지불 조건 T/T
공급 능력 침입 후 70 만 포인트/일

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
제품 상세 정보
레이어 14 층 원료 FR4
판 두께 1.8 밀리미터 핀 공간 0.10 밀리미터
민. 성분 사이즈 0201 구멍 크기 0.2 밀리미터
조립과정 DIP 애플리케이션 온라인 물 품질 분석기
강조하다

DIP smt pcba 제조

,

다층 SMT pcba 제조

,

인쇄된 SMT PCB 제조

메시지를 남겨주세요
제품 설명

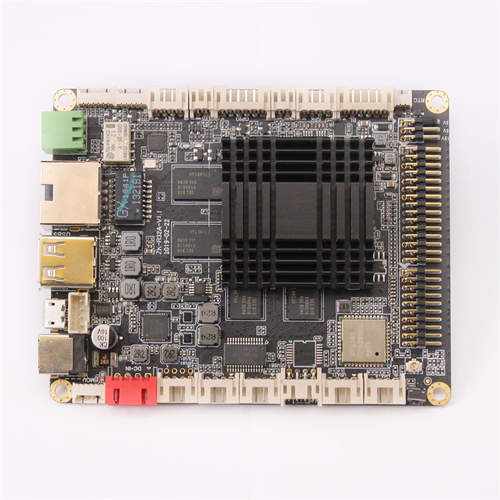

온라인 물 품질 분석기 다층 보드 산업용 PCBA





*산업 제어 PCBA 는 무엇 입니까?



산업 제어 PCBA (프린트 서킷 보드 어셈블리) 는 산업 자동화 시나리오를 위해 설계 된 회로 보드 어셈블리이며 산업 장비의 "뇌"와 동등합니다.그것은 프로세서 (ARM과 같은) 를 통합합니다., DSP), 센서 인터페이스, 통신 모듈 (CAN, EtherCAT 등), 액추에이터 드라이브 회로 등산업 생산 과정의 정확한 모니터링과 통제를 달성하기 위해 (기계 이동과 같은), 온도 조절, 데이터 수집 등).





* 산업 제어 PCBA 공정 특성

    • 부품: 산업용/군용용 등급을 선택 (온도 저항 -40°C~85°C, 전압 저항 100V+), 소비자 등급을 거부합니다.

    • 세 가지 방지 처리: 스프레이/디프 세 가지 방지 페인트 (습기 방지/먼지 방지/성화 방지), IP67 테스트에 합격합니다.

    • 열 설계: 과열을 방지하기 위해 고전력 장치와 열 방조기/열성 지방/알루미늄 기판

    • 제조 정확성: SMT 패치 ±0.05mm (정상적인 ±0.1mm), DIP 플러그인 반부조금.



* 신청

    • 공장 자동화 (예: 로봇 팔, 컨베이어 벨트 제어)
    • 에너지 관리 (예를 들어 스마트 미터, 네트워크 모니터링)
    • 자동차 전자제품 (엔진 제어, 차량 내 시스템)
    • 의료 장비 (검사 기기, 영상 장비)



* 사용 및 유지 관리에 대한 주의 사항



    • 환경 적응: 설치 전에 PCBA의 온도, 습도 및 보호 수준 (외장 사용을위한 IP65 +) 이 현장 환경과 일치하는지 확인하십시오.
    • 정적 보호: 정적 방지 손목밴드를 착용하고 작동 중 정적 방지 트레이를 사용하십시오 (칩 정적 감도 < 100V).
    • 정기적 인 유지 보수: 먼지 / 경식 (해안 일대 에서 소금 스프레이 에 주의) 를 청소 하고, 노후 된 부품 (부풀어 나오는 콘덴시터 와 균열 된 용매 결합 등) 을 교체 한다.
    • 과부하를 피한다: 장치의 소모나 통신 고장을 방지하기 위해 과전류/전압/통신 속도에서 작동하는 것을 금지한다.
    • 백업 및 업그레이드: 프로그램 (PLC 코드 등) 을 정기적으로 백업하고 공식 채널을 통해 펌웨어를 업그레이드하십시오.



*기술니칼 파라미터



PCB 조립 능력



항목



정상



 특별

















SMT

A모두들





PCB (SMT용)

스펙제정

길이 그리고너비 L* W)

최소

L≥3mm, W≥3mm

L<2mm

최대

L≤800mm,W≤460mm

L > 1200mm,W> 500mm

두께 (( T)

가장 얇은

00.2mm

T<0.1mm

가장 두꺼운

4 mm

T>4.5mm



SMT 부품 사양제정

정렬D임센션

최소 크기

0201 ((0.6mm*0.3mm)

01005 ((0.3mm*0.2mm)

최대 크기

200 * 125

200 * 125

부품 두께

T≤15mm

6.5mm

QFP,SOP,SOJ

(다중 핀)

핀 공간 미니

00.4mm

0.3mm≤ Pitch <0.4mm

CSP/ BGA

   분자공간

0.5mm

0.3mm≤Pitch<0.5mm





DIP

A모두들



PCB 사양



길이 그리고너비 L* W)

최소

L≥50mm, W≥30mm

L<50mm

최대

L≤1200mm, W≤450mm

L≥1200mm,W≥500mm

두께 (( T)

가장 얇은

00.8mm

T<0.8mm

가장 두꺼운

3.5mm

                      T>2mm









*PCBA 단점 솔루션



DIP SMT PCBA 제조 다층 인쇄 회로 보드 제조 0 DIP SMT PCBA 제조 다층 인쇄 회로 보드 제조 1 DIP SMT PCBA 제조 다층 인쇄 회로 보드 제조 2 DIP SMT PCBA 제조 다층 인쇄 회로 보드 제조 3
PCBA 프로토타입 산업통상자원 PCBA 통신 PCBA 의료용 PCBA
DIP SMT PCBA 제조 다층 인쇄 회로 보드 제조 4 DIP SMT PCBA 제조 다층 인쇄 회로 보드 제조 5 DIP SMT PCBA 제조 다층 인쇄 회로 보드 제조 6 DIP SMT PCBA 제조 다층 인쇄 회로 보드 제조 7
자동차용 PCBA 소비자 전자 PCBA LED PCBA 보안 PCBA






*DQS 팀의 장점

  1. 정해진 시간에 D유출:
    • 소유한 PCBA 공장 15,000m2
    • 13개의 완전 자동 SMT 라인
    • 4 DIP 조립 라인



     2.Q품질 보장:

    • IATF, ISO, IPC, UL 표준
    • 온라인 SPI, AOI, 엑스레이 검사
    • 제품의 합격률은 99.9%에 달합니다.



3프리미엄S서비스:

    • 24시간 답변
    • 완벽한 판매 후 서비스 시스템
    • 프로토타입에서 대량 생산
