Подробная информация о продукции

Created with Pixso. Дом Created with Pixso. продукты Created with Pixso.
Производство PCB
Created with Pixso.

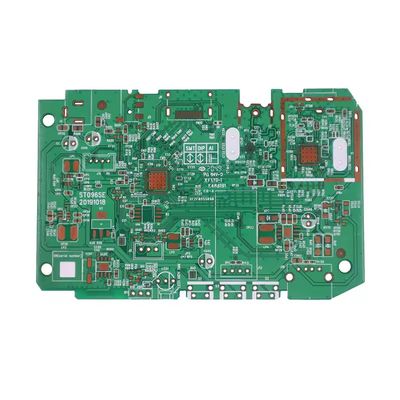

ODM 1-108 Layer Rigid Flex PCB Prototype Board Manufacturing For Electronic Products

ODM 1-108 Layer Rigid Flex PCB Prototype Board Manufacturing For Electronic Products

MOQ: 1
цена: Contact Us
Условия оплаты: T/T
Способность к поставкам: 200,000+ м2 ПХБ в месяц
Подробная информация
Место происхождения:
Китай
Склад:
1-108 слоев
материалы:
FR4
Толщина:
0.5-10mm
Минимальная линия ширина/космос:
0.1/0.1 мм
Обработка поверхности:
Золото погружения/ENIG/HASL
Тип:
настраиваемый
Приложение:
Электронные продукты
стандартный:
Стандарт UL&IPC и ISO
Поставка способности:
200,000+ м2 ПХБ в месяц
Выделить:

ODM pcb prototype board

,

Electronic pcb prototype board

,

ODM rigid flex pcb prototype

Характер продукции



1-108 Прототип пластинки PCB для производства электронных продуктов





* Что такое производство прототипов ПХБ??



Производство прототипов ПКБ - это процесс создания небольших партий печатных плат (ПКБ) для тестирования и проверки до массового производства.Это позволяет инженерам и дизайнерам проверять функциональность, дизайн и производительность ПКБ перед началом крупномасштабного производства.





* Что такое шаги в производстве прототипов ПКБ?

    1. Проектирование и оформление

      • Схемы PCB разрабатываются с использованием программного обеспечения CAD (например, Altium, KiCad, Eagle).
      • Создаются проектные файлы (Gerber, буровые файлы, BOM).
    2. Выбор материала

      • Выберите материал подложки (FR-4, Rogers, гибкие материалы PCB).
      • Выберите толщину меди, маску сварки и отделку поверхности (HASL, ENIG, OSP).
    3. Процесс изготовления

      • Печать: перенос дизайна на ламинат ПКБ.
      • Этировка: Удаление избытка меди для образования следов.
      • Сверление: создание отверстий для проводов и компонентов.
      • Покрытие: Осаждение проводящего материала в пробуренных отверстиях.
      • Сплавная маска и шелковый экран: добавление защитного покрытия и этикетки.
    4. Испытания и проверки

      • Электрические испытания (проверки непрерывности, изоляции).
      • Визуальная проверка на наличие дефектов (неправильное выравнивание, шорты).
    5. Собрание (необязательно)

      • Компоненты сварятся на ПХБ (SMT или через отверстие).
      • Функциональные испытания для обеспечения производительности.





ODM 1-108 Layer Rigid Flex PCB Prototype Board Manufacturing For Electronic Products 0 ODM 1-108 Layer Rigid Flex PCB Prototype Board Manufacturing For Electronic Products 1 ODM 1-108 Layer Rigid Flex PCB Prototype Board Manufacturing For Electronic Products 2









*Технические параметры



Положение

Спецификация

Склады

1 ~64

Толщина доски

0.1 мм-10мм

Материал

FR-4, CEM-1/CEM-3, PI, высокий Tg, Rogers, PTEF, алюминиевая/кумуляторная основа,из керамики, и т.д.

Максимальный размер панели

800 мм × 1200 мм

Минимальный размер отверстия

0.075мм

Минимальная ширина линии/пространство

Стандартный:3 миллиметра (0,075 мм)  Заранее: 2 миллиона

Толерантность к схемам правления

士0.10 мм

Толщина изоляционного слоя

0.075 мм - 5.00 мм

Толщина медной поверхности

18um-350um

Сверление отверстия (механическое)

17um-175um

Окончательное отверстие (механическое)

17um-175um

Толерантность диаметра (механическая)

0.05 мм

Регистрация (механическая)

0.075 мм

Соотношение сторон

17:01

Тип паяльной маски

ЛПИ

SMT Min. Ширина паяльной маски

0.075 мм

Минимальная пропускная способность маски для сварки

0.05 мм

Диаметр отверстия розетки

0.25 мм - 0.60 мм







*Единое решение для ПХБ



ODM 1-108 Layer Rigid Flex PCB Prototype Board Manufacturing For Electronic Products 3 ODM 1-108 Layer Rigid Flex PCB Prototype Board Manufacturing For Electronic Products 4 ODM 1-108 Layer Rigid Flex PCB Prototype Board Manufacturing For Electronic Products 5 ODM 1-108 Layer Rigid Flex PCB Prototype Board Manufacturing For Electronic Products 6
Прототип ПКБ ПХБ из фелкса Жёстко-гибкий ПКБ Керамические ПХБ
ODM 1-108 Layer Rigid Flex PCB Prototype Board Manufacturing For Electronic Products 7 ODM 1-108 Layer Rigid Flex PCB Prototype Board Manufacturing For Electronic Products 8 ODM 1-108 Layer Rigid Flex PCB Prototype Board Manufacturing For Electronic Products 9 ODM 1-108 Layer Rigid Flex PCB Prototype Board Manufacturing For Electronic Products 10
PCB из тяжелой меди ПХДИ ПХБ Высокочастотные ПКБ ПХБ с высоким ТГ





*Преимущества команды DQS
  1. В срокDСрок действия:
    • Собственные заводы по производству ПКБА площадью 15 000 м2
    • 13 полностью автоматических линий SMT
    • 4 сборочные линии DIP



     2.Q.Качество гарантировано:

    • Стандарты IATF, ISO, IPC, UL
    • Онлайн SPI, AOI, рентгеновская инспекция
    • Квалифицированность продукции достигает 99,9%



3Премиум.SСлужба:

    • Ответьте на запрос в течение 24 часов
    • Идеальная система послепродажного обслуживания
    • От прототипа к серийному производству
