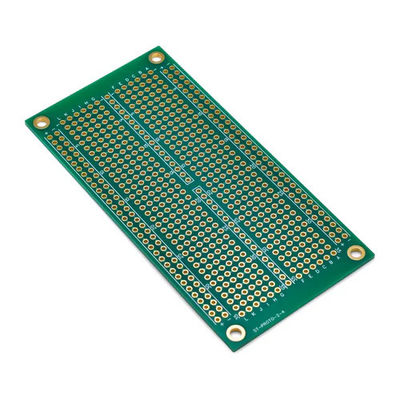

1OZ Прототипная плата Сплавная схема FR4 PCB для оборудования автоматизации

1OZ Прототипная плата Сплавная схема FR4 PCB для оборудования автоматизации

MOQ: 1
цена: Send us Gerber file for free quotation
Условия оплаты: T/T
Способность к поставкам: 200,000+ м2 ПХБ в месяц
Подробная информация
Склады:
1-64L
материалы:
FR4/Алюминий/ТГ/Rogers/CEM-1
Толщина доски:
0.2мм-3.5мм
Размер ПКБ:
50*50мм-686*508мм
Тип:
настраиваемый
Цвет:
зеленый
Surface Finishing:
ENIG
Приложение:
Оборудование промышленной автоматизации
Сертификат:
UL,IATF16949,ISO&Reach
Поставка способности:
200,000+ м2 ПХБ в месяц
Выделить:

1OZ прототип сварки доски

,

fR4 прототип сварки платы для ПКБ

,

1OZ плата FR4

Характер продукции



1OZ FR-4 Прототип печатной платы для функционального тестирования оборудования промышленной автоматизации


DQS Electronic предлагает услуги быстрого прототипирования печатных плат для быстрого изготовления печатных плат высокого качества и по низкой цене. Мы полностью соответствуем системам менеджмента качества ISO9001:2008, и у нас есть собственный отдел контроля качества, чтобы убедиться, что вся работа соответствует каждому нормативному акту, отраженному высокими стандартами.





*  Что такое прототип печатной платы?



Прототип печатной платы - это ранний, функциональный образец печатной платы (PCB), предназначенный для тестирования и проверки конструкции схемы перед массовым производством. Это позволяет инженерам проверять электрические характеристики, механическую пригодность и технологичность, выявляя потенциальные проблемы на ранних этапах разработки.



1OZ Прототипная плата Сплавная схема FR4 PCB для оборудования автоматизации 0 1OZ Прототипная плата Сплавная схема FR4 PCB для оборудования автоматизации 1 1OZ Прототипная плата Сплавная схема FR4 PCB для оборудования автоматизации 2





*  Основные цели прототипирования печатных плат

      1. ​Проверка проекта​

        • Проверьте, работает ли схема так, как задумано (целостность сигнала, подача питания и т. д.).
        • Протестируйте размещение компонентов и эффективность трассировки.
      2. ​Функциональное тестирование​

        • Проверьте совместимость с другими частями системы (например, датчиками, разъемами).
        • Обнаружение коротких замыканий, обрывов трасс или проблем с перегревом.
      3. ​Оценка технологичности (DFM)​

        • Убедитесь, что конструкция может быть надежно произведена в масштабе (например, паяемость, выравнивание слоев).
      4. ​Оптимизация затрат и времени​

        • Исправляйте ошибки на ранней стадии, чтобы избежать дорогостоящей доработки в массовом производстве.



*  Основные моменты проектирования прототипа печатной платы

      • Электрические характеристики:Контроль импеданса высокоскоростного сигнала, избегайте прямых углов, добавляйте оконечные резисторы; путь большого тока увеличивает ширину линии + развязывающие конденсаторы; фильтр заземления ключевого сигнала.
      • Технологичность:Ширина/расстояние линии ≥4mil, переходные отверстия ≥0,2 мм, шелкография избегает контактных площадок, паяльный мостик ≥4mil.
      • Тепловой дизайн:Компоненты высокой мощности добавляют теплоотводящие площадки/переходные отверстия, многослойные платы используют укладку "сигнал-земля-питание-сигнал".
      • Тестируемость:Ключевые узлы оставляют тестовые площадки, сложные схемы поддерживают сканирование JTAG.



* Как заказать прототипы печатных плат?​

  • ​​Услуги под ключ​​: Такие компании, как ​​DQS Electronic, предлагают недорогие прототипы с быстрым выполнением за 24–72 часа.
  • ​​Внутреннее прототипирование​​: Для быстрых итераций используйте настольные фрезерные станки для печатных плат или лазерное травление (ограничено простыми конструкциями).



* Технические параметры



Элемент

Спецификация

Слои

1~64

Толщина платы

0,1 мм-10 мм

Материал

FR-4, CEM-1/CEM-3, PI, High Tg, Rogers, PTEF, Alu/Cu Base,Керамика, и т. д.

Максимальный размер панели

800 мм×1200 мм

Минимальный размер отверстия

0.075мм

Минимальная ширина/расстояние линии

Стандарт: 3mil(0,075 мм)  Улучшенный: 2mil

Допуск контура платы

士0,10 мм

Толщина изоляционного слоя

0,075 мм--5,00 мм

Толщина меди внешнего слоя

18um--350um

Сверление отверстий (механическое)

17um--175um

Финишное отверстие (механическое)

17um--175um

Допуск диаметра (механический)

0,05 мм

Регистрация (механическая)

0,075 мм

Соотношение сторон

17:01

Тип паяльной маски

LPI

Минимальная ширина паяльной маски SMT

0,075 мм

Мин. зазор паяльной маски

0,05 мм

Диаметр заглушенного отверстия

0,25 мм--0,60 мм







* Комплексное решение для печатных плат



1OZ Прототипная плата Сплавная схема FR4 PCB для оборудования автоматизации 3 1OZ Прототипная плата Сплавная схема FR4 PCB для оборудования автоматизации 4 1OZ Прототипная плата Сплавная схема FR4 PCB для оборудования автоматизации 5 1OZ Прототипная плата Сплавная схема FR4 PCB для оборудования автоматизации 6
Прототип печатной платы Гибкая печатная плата  Жестко-гибкая печатная плата Керамическая печатная плата
1OZ Прототипная плата Сплавная схема FR4 PCB для оборудования автоматизации 7 1OZ Прототипная плата Сплавная схема FR4 PCB для оборудования автоматизации 8 1OZ Прототипная плата Сплавная схема FR4 PCB для оборудования автоматизации 9 1OZ Прототипная плата Сплавная схема FR4 PCB для оборудования автоматизации 10
Печатная плата с толстой медью HDI печатная плата Высокочастотная печатная плата  Высокотемпературная печатная плата





* Преимущества команды DQS
  1. Своевременная Доставка:
    • Собственные заводы PCBA 15 000 ㎡
    • 13 полностью автоматических линий SMT
    • 4 линии сборки DIP



     2. Качество гарантировано:

    • Стандарты IATF, ISO, IPC, UL
    • Онлайн-инспекция SPI, AOI, X-Ray
    • Квалифицированный уровень продукции достигает 99,9%



     3. Премиум Сервис:

    • Ответ на ваш запрос в течение 24 часов;
    • Идеальная система послепродажного обслуживания;
    • От прототипа до массового производства
