Подробная информация о продукции

Created with Pixso. Дом Created with Pixso. продукты Created with Pixso.
Производство PCB
Created with Pixso.

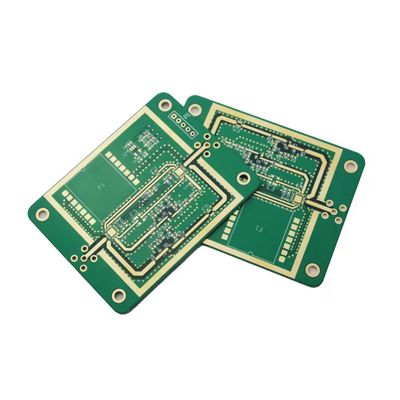

Двухслойная прототипная плата FR4 для печатных плат, массовое производство, 0,5 унции - 15 унций

Двухслойная прототипная плата FR4 для печатных плат, массовое производство, 0,5 унции - 15 унций

MOQ: 1
цена: Send us Gerber file for free quotation
Условия оплаты: T/T
Подробная информация
Склад:
1-108 Layer
материалы:
FR4
Толщина:
00,5-10,0 мм
Минимальная линия ширина/космос:
0.1/0.1 мм
Толщина меди:
0.5-15ОЗ
Обработка поверхности:
Золото погружения
Приложение:
Электронный
Сертификат:
UL & IPC Стандарт & ISO
Выделить:

Прототипная плата FR4 PCB

,

Массовое производство прототипных плат

,

Двухслойное массовое производство печатных плат

Характер продукции



Двухслойная печатная плата для прототипов и серийного производства



* Что такое двухслойная (двусторонняя) печатная плата??



Двухслойная печатная плата (двусторонняя печатная плата) — это печатная плата с двумя проводящими медными слоями — одним на верхней стороне и одним на нижней стороне — соединенными переходными отверстиями (металлизированными отверстиями). Она предлагает большую гибкость трассировки, чем однослойная печатная плата, оставаясь при этом экономически эффективной для проектов средней сложности.

Основные характеристики:

✔ 2 проводящих слоя – медные дорожки с обеих сторон платы.
✔ Переходные отверстия для межсоединений – металлизированные отверстия обеспечивают электрические соединения между слоями.
✔ Лучшее пространство для трассировки – большая гибкость, чем у однослойных печатных плат.
✔ Умеренная стоимость – дешевле, чем многослойные печатные платы, но дороже, чем однослойные.

Двухслойная прототипная плата FR4 для печатных плат, массовое производство, 0,5 унции - 15 унций 0 Двухслойная прототипная плата FR4 для печатных плат, массовое производство, 0,5 унции - 15 унций 1 Двухслойная прототипная плата FR4 для печатных плат, массовое производство, 0,5 унции - 15 унций 2





* Структура двухслойной печатной платы:



    1. Подложка (базовый материал) – обычно FR4 (эпоксидная смола со стекловолокном).
    2. Верхний медный слой – содержит дорожки и компоненты.
    3. Нижний медный слой – дополнительное пространство для трассировки.
    4. Паяльная маска – защитное покрытие (обычно зеленого цвета) для предотвращения коротких замыканий.
    5. Шелкография – печатные надписи для размещения компонентов.
    6. Переходные отверстия – металлизированные отверстия, соединяющие верхний и нижний слои.



* Преимущества двухслойных печатных плат:



✔ Больше пространства для трассировки – лучше для схем средней сложности.
✔ Улучшенная целостность сигнала – слои заземления снижают шум (при правильном проектировании).
✔ Экономически эффективны для проектов среднего уровня – баланс между производительностью и доступностью.
✔ Широко используются – подходят для многих потребительских и промышленных применений.





СвоевременнаяТехнические параметрыЭлементСпецификация



Слои

1~64

Толщина платы

0,1 мм-7,0 мм

Материал

FR-4

,

CEM-1/CEM-3Специальный запросPIСпециальный запросHigh TgСпециальный запросRogersСпециальный запрос32"×48"(800 мм×1200 мм)

Минимальный размер отверстия

0,075 мм

Минимальная ширина линии

3mil(0,075 мм)

Обработка поверхности

OSP

,

HASLСпециальный запросImm Gold/Nickel/AgСпециальный запросЭлектрическое золотоСпециальный запрос0,5-7,0 унций

Паяльная маска

Зеленый/Желтый/Черный/Белый/Красный/Синий

Шелкография

Красный/Желтый/Черный/Белый

Минимальный PAD

5mil(0,13 мм)

Межпакетная

Вакуум

Внешняя упаковка

Картон

Допуск по контуру

±0,75 мм

Допуск по отверстиям

PTH

:

±0,05 NPTHСертификат±0,025СертификатUL

,

ISO 9001Специальный запросISO14001Специальный запросIATF16949Специальный запросСлепое отверстие + Золотой контакт



+ BGAПоставщики материаловShengyi, KB, Nanya, ITEQ и т. д.

*

 Комплексное решение для печатных плат




СвоевременнаяГибкая печатная плата



Двухслойная прототипная плата FR4 для печатных плат, массовое производство, 0,5 унции - 15 унций 3 Двухслойная прототипная плата FR4 для печатных плат, массовое производство, 0,5 унции - 15 унций 4 Двухслойная прототипная плата FR4 для печатных плат, массовое производство, 0,5 унции - 15 унций 5 Двухслойная прототипная плата FR4 для печатных плат, массовое производство, 0,5 унции - 15 унций 6
Жестко-гибкая печатная плата Алюминиевая печатная плата Печатная плата с толстой медью HDI печатная плата
Двухслойная прототипная плата FR4 для печатных плат, массовое производство, 0,5 унции - 15 унций 7 Двухслойная прототипная плата FR4 для печатных плат, массовое производство, 0,5 унции - 15 унций 8 Двухслойная прототипная плата FR4 для печатных плат, массовое производство, 0,5 унции - 15 унций 9 Двухслойная прототипная плата FR4 для печатных плат, массовое производство, 0,5 унции - 15 унций 10
Высокочастотная печатная плата Высокотемпературная печатная плата * Преимущества команды DQS





СвоевременнаяД

  1. оставка:  Собственные заводы PCBA 15 000㎡13 полностью автоматических линий SMT
    • 4 линии сборки DIP
    •
    • 2.



Качество гарантировано:Стандарты IATF, ISO, IPC, UL Онлайн-инспекция SPI, AOI, X-Ray

    • Квалифицированный уровень продукции достигает 99,9%
    •      3. Премиум
    • С



ервис:Ответ на ваш запрос в течение 24 часовИдеальная система послепродажного обслуживания

    • От прототипа до серийного производства
