제품 세부 정보

Created with Pixso. Created with Pixso. 상품 Created with Pixso.
PCB 제작
Created with Pixso.

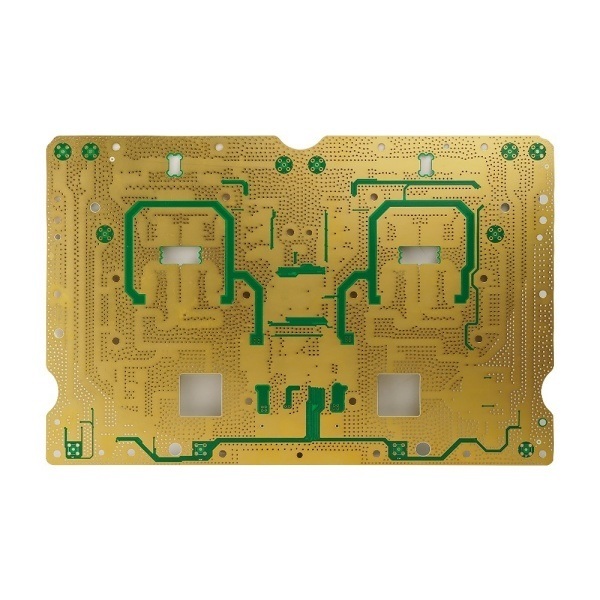

가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조

가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조

MOQ: 1
가격: Contact us
지불 조건: t/t
상세 정보
층:
6 레이어
기본 자료:
FR4
두께:
0.5 mm
구리 두께:
1.2 온스
보드 크기:
사용자 정의
민. 선 폭 / 공간:
0.10/0.10mm
표면 처리:
Enig/Immersion Gold
자격증:
UL, IATF16949, ISO & Reach
강조하다:

가구용 PCB 제조

,

기계용 PCB 제작

,

가전용 PCB

제품 설명

가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조



*게르버 파일이란 무엇인가요??


게르버 파일은 PCB (프린트 서킷 보드) 산업에서 PCB 설계의 각 계층의 물리적 특성을 설명하는 표준 파일 형식입니다.PCB 제조업체가 실제 보드를 제조하는데 사용하는 "프라인프린트" 또는 "레시피"라고 생각하세요.

더 상세한 설명은 다음과 같습니다.
  1. 목적: 게르버 파일은 제조업체에 구리 (조각, 패드) 를 어디에 배치해야 하는지, 용접 마스크의 구멍을 어디에 만들어야 하는지, 실크 스크린 표시를 어디에 적용해야 하는지 (부품 윤곽, 텍스트) 를 정확하게 알려줍니다.그리고 구멍을 파는 곳PCB의 각 계층 (예를 들어, 상단 구리, 하단 구리, 상단 용접 마스크, 하단 실크 스크린, 드릴 홀) 은 일반적으로 별도의 게르버 파일로 나타납니다.
  2. 형식: 형식은 개방형 ASCII 벡터 형식입니다. 기본적으로 좌표와 드로잉 명령어를 사용하여 모양 (선, 활, 원 및 다각형과 같은) 을 설명합니다.또한 오프러처 정의를 포함 할 수 있습니다., 특징을 만들기 위해 사용되는 그림 도구 (펜이나 플래시 패드 같은 것) 의 모양과 크기를 정의합니다.
  3. 진화:
    • 표준 게르버 (RS-274-D): 별도의 오프터 파일을 필요로 한 오래된 버전. 지금은 대부분 쓸모가 없습니다.
    • 확장 된 게르버 (RS-274X): 현재 가장 일반적인 형식. 파일 자체 내의 오프터 정의를 포함하여 계층의 완전하고 자립된 설명을 제공합니다.이것이 오늘날 대부분의 사람들이 "거버 파일"이라고 말할 때 의미하는 것입니다..
    • 게르버 X2: 디자인 속성 (패드 유형, 부품 정보, 레이어 스택업 세부 정보) 과 같은 파일에 추가 메타데이터를 추가하는 최신 버전.이는 제조업체가 가공을 자동화하고 더 나은 DFM (제공 가능성 설계) 검사를 수행하는 데 도움이됩니다..
  4. 파일 확장: 게르버 파일은 일반적으로.gbr, .gb, .gbo, .gtl .txt (디럴 파일), 또는 때때로.art. 이름 붙여지는 용어는 종종 레이어를 나타냅니다. .gtl는 "Gerber Top Layer"입니다. .gbl는 Gerber Bottom Layer를 뜻합니다 .gto는 "Gerber Top Overlay" (실크스크린) 를 뜻한다.
  5. 중요성: 게르버 파일은 PCB 설계 데이터를 제조업체로 전송하는 데 실질적인 표준입니다. 거의 모든 PCB 설계 소프트웨어 (EDA 도구) 는 게르버 파일을 생성 할 수 있습니다.그리고 모든 PCB 제조업체는 그것들을 받아들입니다..


가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조 0 가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조 1 가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조 2




*기술 매개 변수


항목

사양

래어

1~64

판 두께

00.1mm-10.0mm

소재

FR-4,CEM-1/CEM-3,PI,높은 Tg,로저스

최대 패널 크기

32인치 × 48인치 800mm × 1200mm

구멍 크기

00.075mm

최소 선 너비

3밀리 (0.075mm)

표면 마감

OSP,HASL,금/니켈/Ag,전기 금

구리 두께

0.5-15 OZ

솔더마스크

녹색/노란색/검은/백색/붉은/나색

실크 스크린

빨간색/노란색/검은색/백색

미니 PAD

5mm (0.13mm)

인터 패키지

진공

외부 패키지

도표 허용

±0.75mm

구멍 허용량

PTH:±0.05 NPTH:±0.025

인증서

UL,ISO 9001,ISO14001,IATF16949

특별 요청

실종된 구멍+금 손가락  + BGA

물질 공급자

 쉐냐, KB, 나냐, ITEQ 등등




*PCB 단점 솔루션


가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조 3 가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조 4 가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조 5 가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조 6
PCB 프로토타입 펠렉스 PCB 딱딱한 플렉스 PCB 알루미늄 PCB
가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조 7 가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조 8 가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조 9 가버 파일 인쇄 회로 보드 가정용 가전용 PCB 제조 10
무거운 구리 PCB HDI PCB 고주파 PCB 고 TG PCB





*DQS 팀의 장점
  1. 정해진 시간에D유출:
    • 소유한 PCBA 공장 15,000m2
    • 13개의 완전 자동 SMT 라인
    • 4 DIP 조립 라인


     2.Q품질 보장:

    • IATF, ISO, IPC, UL 표준
    • 온라인 SPI, AOI, 엑스레이 검사
    • 제품의 합격률은 99.9%에 달합니다.


3프리미엄S서비스:

    • 24시간 답변
    • 완벽한 판매 후 서비스 시스템
    • 프로토타입에서 대량 생산
