인쇄 회로 판 어셈블리
Created with Pixso.

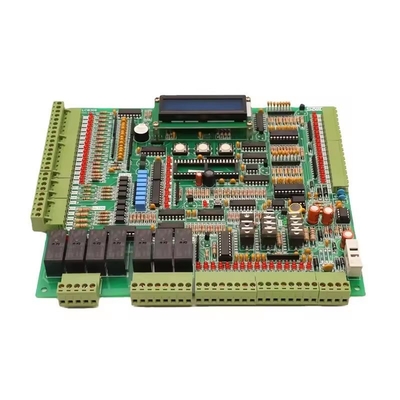

저용량 프로토타입 PCBA OEM 인쇄 PCB 조립

저용량 프로토타입 PCBA OEM 인쇄 PCB 조립

MOQ: 1
지불 조건: T/T
공급 능력: 침입 후 70 만 포인트/일
상세 정보
인증:
ISO, UL, IPC, Reach
층:
8 층
재료:
FR4
보드 두께:
0.2-10mm
표면 마감:
몰입 금
핀 공간:
0.2mm
애플리케이션:
자동차
공급 능력:
침입 후 70 만 포인트/일
강조하다:

저용량 pcba OEM

,

원형 pcba OEM

,

저용량 인쇄 PCB 조립

제품 설명


8 레이어 래피드 프로토타입 회로 기판 제작 PCB 조립 IPC 인증



13개의 완전 자동 SMT 라인 PCB 조립 서비스란?


​​PCB 조립 서비스​​는 기능성 전자 장치를 만들기 위해 인쇄 회로 기판(PCB)에 전자 부품을 조립하는 과정을 말합니다. 부품 소싱부터 납땜 및 최종 제품 테스트까지 여러 단계가 포함됩니다.




*  주요 PCB 조립 단계:​

​​

PCB 제작​​:

    • 설계 파일(Gerber 파일)을 기반으로 구리 트레이스, 패드 및 레이어가 있는 베어 PCB가 제조됩니다.

​​부품 소싱(조달)​​:

    • 부품(저항, IC, 커패시터 등)은 BOM(Bill of Materials)을 기반으로 소싱됩니다.
    • 표면 실장(SMD)​​ 및 ​​스루홀(THT)​​ 부품을 포함할 수 있습니다.

​​솔더 페이스트 도포​​:

    • SMD 부품의 경우 솔더 페이스트가 스텐실을 사용하여 PCB 패드에 도포됩니다.

​​Pick-and-Place 기계​​:

    • 자동화된 기계는 높은 정밀도로 SMD 부품을 PCB에 배치합니다.

​​리플로우 납땜​​:

    • PCB는 리플로우 오븐을 통과하여 솔더 페이스트를 녹여 안전한 전기적 연결을 형성합니다.

​​스루홀 부품 삽입(필요한 경우)​​:

    • THT 부품은 수동 또는 자동 삽입 기계를 통해 삽입됩니다.

​​웨이브 납땜(THT용)​​:

    • PCB는 용융 솔더 파동 위를 통과하여 THT 부품을 부착합니다.

​​검사 및 테스트​​:

    • ​​AOI(자동 광학 검사)​​는 결함을 확인합니다.
    • ​​기능 테스트​​는 조립된 PCB가 의도한 대로 작동하는지 확인합니다.

​​최종 세척 및 포장​​:

    • 플럭스 잔류물이 세척되고 PCB가 배송 준비됩니다.


* PCB 조립 서비스 유형:​

    • ​​턴키 PCB 조립​​: 풀 서비스(PCB 제작 + 부품 소싱 + 조립).
    • ​​부분(위탁) 조립​​: 고객이 부품을 제공하고 조립업체가 납땜을 처리합니다.
    • ​​프로토타입 조립​​: 디자인 테스트를 위한 소량 조립.
    • ​​대량 생산​​: 상업용 장치 대량 생산.



DQS Electronic Group은 중국의 선도적인 EMS 회사 중 하나이며 PCB 설계, PCB 제조, PCB 조립 서비스 및 테스트를 제공합니다. 무료 견적을 받으려면 Gerber 파일을 보내주세요. 이메일: info@dqspcba.com




*  기술매개변수 PCB 조립 능력


항목



                      일반



특수



 SMT

















조립

너비(L*





길이

및 최소 크기

L≥50mm , W≥30mmL<50mm 최대 L≤1200mm

, W≤450mm

최대L≤800mm

두께(

L > 1200mmT<0.8mmW>500mm

두께(T<0.8mm최소

3.5mm

T>2mm

4

mm

분야

SMT 부품 사양 개요

D



치수최소 크기

0201(0.6mm*0.3mm)01005(0.3mm*0.2mm) 2. 200

*

125

200

*

6.5mm<T≤15mm QFP,SOP,SOJ (다중 핀)

6.5mm<T≤15mm QFP,SOP,SOJ (다중 핀)

최소 핀 간격

0.4mm

0.3mm≤피치<0.4mm

CSP/

BGA



최소 볼 간격

0.5mm

0.3mm≤피치<0.5mm DIP

조립PCB

사양

길이





및

너비(L*



W) 최소



L≥50mm , W≥30mmL<50mm 최대 L≤1200mm

, W≤450mm

L≥1200mm

W≥500mm

두께(

T)최소

0.8mmT<0.8mm최대

3.5mm

T>2mm

*

응용

분야

PCBA 프로토타입

산업 제어 PCBA통신 PCBA





13개의 완전 자동 SMT 라인 자동차 PCBA소비자 전자 PCBA


저용량 프로토타입 PCBA OEM 인쇄 PCB 조립 0 저용량 프로토타입 PCBA OEM 인쇄 PCB 조립 1 저용량 프로토타입 PCBA OEM 인쇄 PCB 조립 2 저용량 프로토타입 PCBA OEM 인쇄 PCB 조립 3
LED PCBA  보안 PCBA *   DQS 팀의 장점
저용량 프로토타입 PCBA OEM 인쇄 PCB 조립 4 저용량 프로토타입 PCBA OEM 인쇄 PCB 조립 5 저용량 프로토타입 PCBA OEM 인쇄 PCB 조립 6 저용량 프로토타입 PCBA OEM 인쇄 PCB 조립 7
정시  D elivery:   자체 PCBA 공장 15,000 ㎡





13개의 완전 자동 SMT 라인 4개의 DIP 조립 라인

  1.      2. Q
    • uality 보장:
    • IATF, ISO, IPC, UL 표준
    • 온라인 SPI, AOI, X-Ray 검사


제품의 합격률은 99.9%에 도달합니다.   3. 프리미엄 Service:

    • 24시간 이내에 문의에 답변
    • 완벽한 애프터 서비스 시스템
    • 프로토타입에서 대량 생산까지
