커스텀 PCB 보드 조립 서비스

커스텀 PCB 보드 조립 서비스

MOQ: 1
가격: Send us Gerber file for free quotation
지불 조건: T/T
상세 정보
레이어:
1-108 층
소재:
FR4
두께:
0.5-10.0mm
민. 선 폭 / 공간:
0.1/0.1mm
구리 두께:
0.5-15oz
표면 처리:
침지 금
적용:
전자적입니다
인증서:
UL & IPC 표준 및 ISO
강조하다:

맞춤형 PCB 조립 서비스

,

게르버 파일 PCB 조립 서비스

,

커스텀 PCB 제조 및 조립

제품 설명



Gerber 파일을 사용한 맞춤형 PCB 보드



* Gerber 파일이란?​



Gerber 파일은 PCB(인쇄 회로 기판) 제조에 사용되는 표준 파일 형식으로, PCB 설계의 물리적 레이어를 설명합니다. PCB 제작에 필요한 모든 정보를 포함합니다:

    • ​​구리 트레이스​​
    • ​​솔더 마스크​​
    • ​​실크스크린(부품 레이블)​​
    • ​​드릴 구멍​​

PCB의 각 레이어는 별도의 Gerber 파일로 표시됩니다(예: .gbr 또는 .ger 확장자).

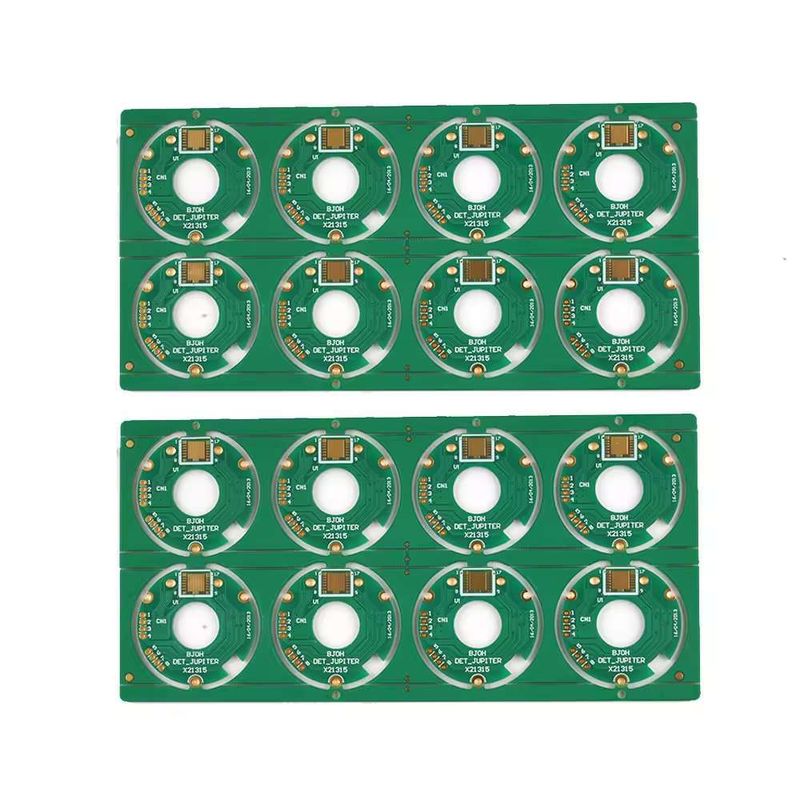

커스텀 PCB 보드 조립 서비스 0 커스텀 PCB 보드 조립 서비스 1 커스텀 PCB 보드 조립 서비스 2





* Gerber 파일이 중요한 이유는?​



✔ ​​보편적 수용​​ – 전 세계 모든 PCB 제조업체에서 사용됩니다.
✔ ​​정밀도​​ – PCB 설계를 정확하게 재현합니다.
✔ ​​제조 청사진​​ – 제조 공장에 보드 제작 방법을 알려줍니다.





* ​​​​​​PCB 설계의 Gerber 파일 유형​​:​



완전한 PCB 설계에는 일반적으로 다음과 같은 Gerber 파일이 포함됩니다:

    1. ​​상단/하단 구리 레이어​​ (신호 트레이스)
    2. ​​상단/하단 솔더 마스크​​ (보호 코팅)
    3. ​​상단/하단 실크스크린​​ (부품 표시)
    4. ​​드릴 파일(Excellon 형식)​​ – 구멍 크기 및 위치를 지정합니다.
    5. ​​보드 윤곽(기계적 레이어)​​ – PCB 모양 및 컷아웃을 정의합니다.





DQS 팀의 장점기술매개변수항목



사양

레이어

1~64

보드 두께

0.1mm-7.0mm

재료

FR-4

,IATF16949,IATF16949,IATF16949,IATF16949최대 패널 크기

32"×48"(800mm×1200mm)

최소 구멍 크기

0.075mm

최소 선 폭

3mil(0.075mm)

표면 마감

OSP

,IATF16949,IATF16949,IATF16949구리 두께

0.5-7.0OZ

솔더마스크

녹색/노란색/검은색/흰색/빨간색/파란색

실크스크린

빨간색/노란색/검은색/흰색

최소 PAD

5mil(0.13mm)

내부 패키지

진공

외부 패키지

상자

윤곽 허용 오차

±0.75mm

구멍 허용 오차

PTH

:±0.025:±0.025인증서

UL

,IATF16949,IATF16949,IATF16949특수 요청

블라인드 홀 + 골드 핑거

  + BGA재료 공급업체

Shengyi, KB, Nanya, ITEQ 등

  *




DQS 팀의 장점PCB 프로토타입



커스텀 PCB 보드 조립 서비스 3 커스텀 PCB 보드 조립 서비스 4 커스텀 PCB 보드 조립 서비스 5 커스텀 PCB 보드 조립 서비스 6
플렉스 PCB  Rigid-Flex PCB 알루미늄 PCB 고밀도 구리 PCB
커스텀 PCB 보드 조립 서비스 7 커스텀 PCB 보드 조립 서비스 8 커스텀 PCB 보드 조립 서비스 9 커스텀 PCB 보드 조립 서비스 10
HDI PCB 고주파 PCB  고 TG PCB *





DQS 팀의 장점정시

  1. Delivery:  자체 PCBA 공장 15,000㎡
    • 13개의 완전 자동 SMT 라인
    • 4개의 DIP 조립 라인
    •



2. Quality 보장:IATF, ISO, IPC, UL 표준

    • 온라인 SPI, AOI, X-Ray 검사
    • 제품의 합격률은 99.9%에 달합니다.
    •      3. 프리미엄



Service:24시간 내 문의 회신

    • 완벽한 애프터 서비스 시스템
    • 프로토타입부터 대량 생산까지
