ความหนาของทองแดง 3oz HDI PCB Board สำหรับ Dashboard Electronics

สถานที่กำเนิด เซินเจิ้น
ชื่อแบรนด์ YScircuit
ได้รับการรับรอง ISO9001,UL,REACH, RoHS
หมายเลขรุ่น ยส-HDI-0014
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา 0.04-5$/piece
รายละเอียดการบรรจุ โฟมผ้าฝ้าย + กล่อง + สายรัด
เวลาการส่งมอบ 2-8 วัน
เงื่อนไขการชำระเงิน T / T, PayPal, อาลีบาบาจ่าย
สามารถในการผลิต 251,000 ตร.ม./ปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
วัสดุ FR4 ขนาด 60*12ซม
กระบวนการ ทองแช่ การตกแต่งพื้นผิว HASL/HASL-LF/ENIG/OSP
ความหนาของทองแดง 3 ออนซ์ แอปพลิเคชัน แดชบอร์ดอิเล็กทรอนิกส์
สี 0.25 มม. (10 มิล) ที.จี 175
แสงสูง

บอร์ด PCB HDI 3 ออนซ์

,

บอร์ด REACH HDI PCB

,

แผงวงจรพิมพ์ HDI 3 ออนซ์

ฝากข้อความ
รายละเอียดสินค้า

ความหนาของทองแดง 3oz HDI PCB Board สำหรับ Dashboard Electronics



แผงวงจรพิมพ์ HDI ตาบอดฝังผ่านบอร์ดเปลือยสำหรับอุปกรณ์อิเล็กทรอนิกส์แดชบอร์ด



HDI PCB



PCB เชื่อมต่อระหว่างความหนาแน่นสูงเป็นวิธีการเพิ่มพื้นที่บน PCB ของคุณเพื่อให้มีประสิทธิภาพมากขึ้นและช่วยให้ส่งข้อมูลได้เร็วขึ้น

ค่อนข้างง่ายสำหรับบริษัทที่กล้าได้กล้าเสียส่วนใหญ่ที่ใช้แผงวงจรพิมพ์เพื่อดูว่าสิ่งนี้จะเป็นประโยชน์ต่อพวกเขาอย่างไร





PCB การเชื่อมต่อระหว่างกันความหนาแน่นสูง (HDI) เป็นหนึ่งในกลุ่มที่เติบโตเร็วที่สุดของตลาด PCB

เนื่องจากความหนาแน่นของวงจรที่สูงขึ้น เทคโนโลยี HDI จึงสามารถรวมเส้นและช่องว่างที่ละเอียดกว่า จุดแวะขนาดเล็กกว่าและแผ่นแคปเจอร์ และความหนาแน่นของแผ่นเชื่อมต่อที่สูงขึ้น

PCB ความหนาแน่นสูงมีลักษณะจุดแวะที่ตาบอดและฝังอยู่ และมักมีไมโครเวียที่มีเส้นผ่านศูนย์กลาง 0.006 หรือน้อยกว่านั้น





ประโยชน์หลักของ HDI PCB



วิวัฒนาการของเทคโนโลยี PCB HDI ทำให้วิศวกรมีอิสระในการออกแบบและมีความยืดหยุ่นมากขึ้นกว่าที่เคยเป็นมา

นักออกแบบที่ใช้วิธีการเชื่อมต่อโครงข่ายความหนาแน่นสูงแบบ HDI สามารถวางส่วนประกอบเพิ่มเติมบนทั้งสองด้านของ PCB แบบดิบได้หากต้องการ

โดยพื้นฐานแล้ว HDI PCB ช่วยให้นักออกแบบมีพื้นที่ในการทำงานมากขึ้น ในขณะเดียวกันก็ช่วยให้สามารถวางชิ้นส่วนขนาดเล็กให้ใกล้กันมากขึ้น

ซึ่งหมายความว่า PCB ที่เชื่อมต่อระหว่างกันที่มีความหนาแน่นสูงส่งผลให้การส่งสัญญาณเร็วขึ้นพร้อมกับคุณภาพสัญญาณที่ดีขึ้น



HDI PCB ถูกนำมาใช้อย่างแพร่หลายเพื่อลดน้ำหนักและขนาดโดยรวมของผลิตภัณฑ์ ตลอดจนเพิ่มประสิทธิภาพทางไฟฟ้าของอุปกรณ์PCB ความหนาแน่นสูงมักพบในโทรศัพท์มือถือ อุปกรณ์หน้าจอสัมผัส คอมพิวเตอร์แล็ปท็อป กล้องดิจิทัล และการสื่อสารผ่านเครือข่าย 4G

HDI PCB ยังโดดเด่นในอุปกรณ์การแพทย์ เช่นเดียวกับชิ้นส่วนและส่วนประกอบอิเล็กทรอนิกส์ต่างๆ ของเครื่องบิน

ความเป็นไปได้สำหรับเทคโนโลยี PCB ที่เชื่อมต่อระหว่างความหนาแน่นสูงนั้นแทบจะไร้ขีดจำกัด



แอพพลิเคชั่น HDI PCB



บอร์ด HDI เหมาะสำหรับอุตสาหกรรมหลากหลายประเภท

ดังที่กล่าวไว้ข้างต้น คุณจะพบได้ในอุปกรณ์ดิจิทัลทุกประเภท เช่น สมาร์ทโฟนและแท็บเล็ต ซึ่งการย่อขนาดเป็นกุญแจสำคัญในการประยุกต์ใช้ผลิตภัณฑ์อย่างมีประสิทธิภาพ

คุณยังสามารถพบ PCB เชื่อมต่อระหว่างกันที่มีความหนาแน่นสูงในรถยนต์ เครื่องบิน และยานพาหนะอื่นๆ ที่ใช้อุปกรณ์อิเล็กทรอนิกส์





หนึ่งในพื้นที่ที่สำคัญที่สุดที่ PCB ความหนาแน่นสูงกำลังรุกคืบเข้ามาอย่างมากคือในเวทีทางการแพทย์อุปกรณ์การแพทย์มักต้องการบรรจุภัณฑ์ขนาดเล็กที่มีอัตราการส่งข้อมูลสูง ซึ่งมีเพียง HDI PCB เท่านั้นที่สามารถจัดหาได้ตัวอย่างเช่น อวัยวะเทียมต้องมีขนาดเล็กพอที่จะใส่ในร่างกายมนุษย์ได้ แต่อุปกรณ์อิเล็กทรอนิกส์ใดๆ ที่เกี่ยวข้องกับอวัยวะเทียมนั้นจะต้องยอมให้ส่งสัญญาณความเร็วสูงได้อย่างมีประสิทธิภาพที่นี่ HDI PCB เป็นสวรรค์อย่างแท้จริงHDI PCB ยังมีประโยชน์ในอุปกรณ์ทางการแพทย์อื่นๆ เช่น จอภาพในห้องฉุกเฉิน CT scan และอื่นๆ อีกมากมาย





PCBs ความหนาแน่นสูงที่มีคุณภาพไร้ที่ติ



กว่าทศวรรษในธุรกิจ YScircuit ได้สร้างชื่อเสียงที่หามาได้ยากในด้านการผลิต PCBs ที่มีคุณภาพสูงสุด

ความสามารถในการผลิต PCB แบบกำหนดเองของเราช่วยให้คุณได้รับ HDI PCB ที่มีคุณภาพดีที่สุดในราคาที่แข่งขันได้โดยไม่มีข้อกำหนดปริมาณการสั่งซื้อขั้นต่ำ

ทีมงานของเราดำเนินการออกแบบสำหรับการผลิต ตรวจสอบไฟล์ PCB แบบกำหนดเองของคุณ และปรึกษากับคุณเพื่อให้แน่ใจว่าพร้อมสำหรับการผลิต และบอร์ดของคุณจะตอบสนองความต้องการด้านประสิทธิภาพของคุณ

นอกจากนี้เรายังมีแผนกควบคุมคุณภาพในสถานที่เพื่อตรวจสอบว่าผลิตภัณฑ์สำเร็จรูปตรงตามมาตรฐานคุณภาพสูงของคุณ



HDI PCB เมทริกซ์:

HDI PCB 2+n+2

ภาพรวมความสามารถในการผลิต PCB ของ YScircuit HDI

คุณสมบัติ

ความสามารถ

จำนวนเลเยอร์

4-60L

มีเทคโนโลยี HDI PCB

1+น+1

2+น+2

3+น+3

4+น+4

5+น+5

ชั้นใดก็ได้

ความหนา

0.3mm-6mm

ความกว้างและช่องว่างขั้นต่ำของบรรทัด

0.05 มม. / 0.05 มม. (2 มิล / 2 มิล)

สนามบีจีเอ

0.35มม

ขนาดการเจาะด้วยเลเซอร์ขั้นต่ำ

0.075 มม. (3 ไม่มี)

ขนาดการเจาะเชิงกลขั้นต่ำ

0.15 มม. (6 มิล)

อัตราส่วนกว้างยาวสำหรับรูเลเซอร์

0.9:1

อัตราส่วนภาพสำหรับรูทะลุ

16:1

พื้นผิวเสร็จสิ้น

HASL, HASL, ENIG, Immersion Tin, OSP, Immersion Silver, Gold Finger, Electroplating Hard Gold, Selective OSP, ENEPIG.etc.

ผ่านตัวเลือกการเติม

ช่องทางถูกชุบและเติมด้วยอีพ็อกซี่ทั้งแบบนำไฟฟ้าและไม่นำไฟฟ้า จากนั้นปิดฝาและชุบทับ

ทองแดงเต็ม เงินเต็ม

เลเซอร์ผ่านการปิดชุบทองแดง

การลงทะเบียน

±4mil

หน้ากากประสาน

เขียว, แดง, เหลือง, น้ำเงิน, ขาว, ดำ, ม่วง, ดำด้าน, เขียวด้าน ฯลฯ



YScircuit Bare Boards โดยปกติเวลาในการจัดส่ง

ชั้น/ตร.ม

S<1㎡

S<3㎡

S<6㎡

S<10㎡

S<13㎡

S<16㎡

S<20㎡

S<30㎡

S<40㎡

S<50㎡

S<65㎡

S<85㎡

S<100㎡

1 ลิตร

4wds

6wds

7wds

7wds

9wds

9wds

10wds

10wds

10wds

12wds

14wds

15wds

16wds

2 ลิตร

4wds

6wds

9wds

9wds

11wds

12wds

13wds

13wds

15wds

15wds

15wds

15wds

18wds

4 ลิตร

6wds

8wds

12wds

12wds

14wds

14wds

14wds

14wds

15wds

20wds

25wds

25wds

28wds

6 ลิตร

7wds

9wds

13wds

13wds

17wds

18wds

20wds

22wds

24wds

25wds

26wds

28wds

30wds

8 ลิตร

9wds

12wds

15wds

18wds

20wds

20wds

22wds

24wds

26wds

27wds

28wds

30wds

30wds

10 ลิตร

10wds

13wds

17wds

18wds

20wds

20wds

22wds

24wds

26wds

27wds

28wds

30wds

30wds

12L

10wds

15wds

17wds

18wds

20wds

20wds

22wds

24wds

26wds

27wds

28wds

30wds

30wds

14 ลิตร

10wds

16wds

17wds

18wds

20wds

20wds

22wds

24wds

26wds

27wds

28wds

30wds

30wds

16L

10wds

16wds

17wds

18wds

20wds

20wds

22wds

24wds

26wds

27wds

28wds

30wds

30wds

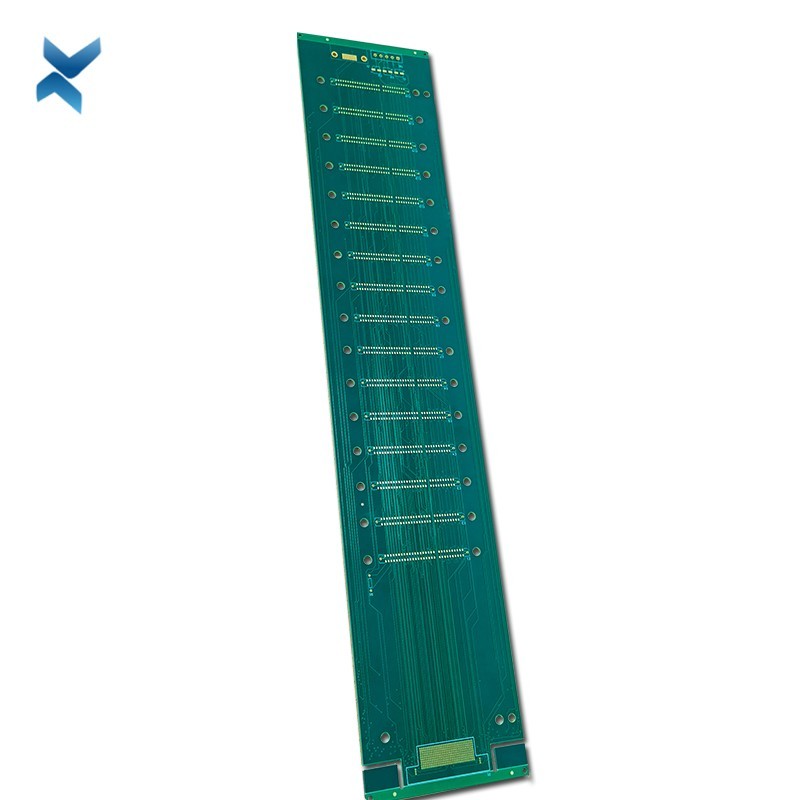

ความหนาของทองแดง 3oz HDI PCB Board สำหรับ Dashboard Electronics 1

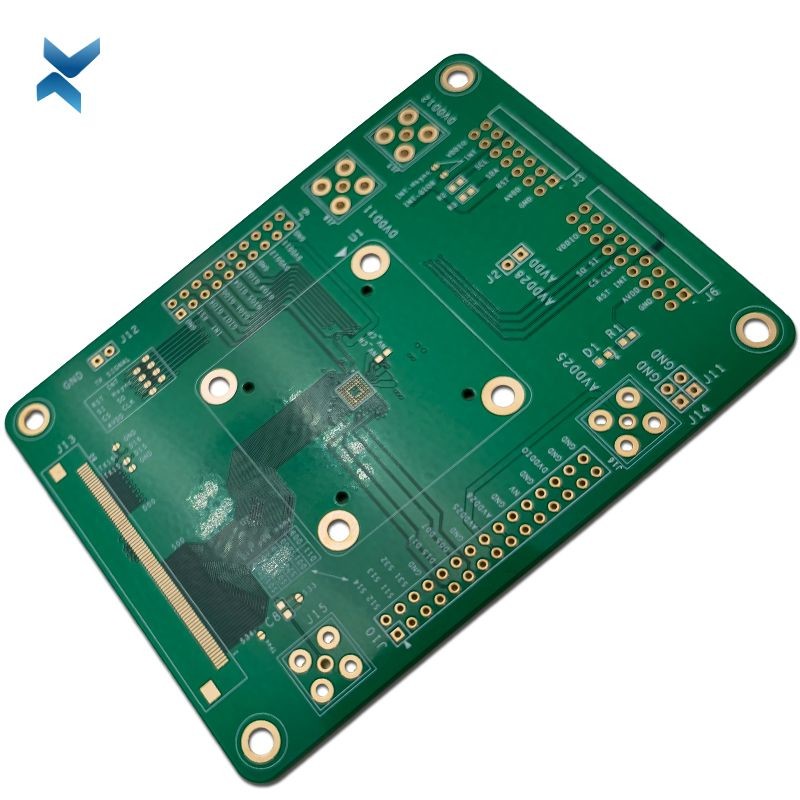

ความหนาของทองแดง 3oz HDI PCB Board สำหรับ Dashboard Electronics 2

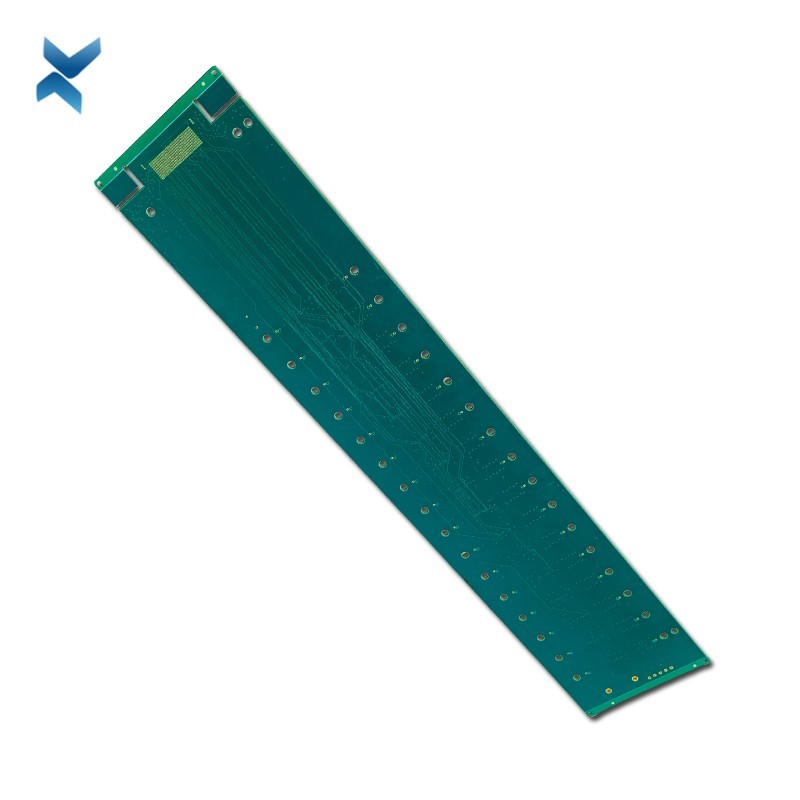

ความหนาของทองแดง 3oz HDI PCB Board สำหรับ Dashboard Electronics 3

ความหนาของทองแดง 3oz HDI PCB Board สำหรับ Dashboard Electronics 4

ความหนาของทองแดง 3oz HDI PCB Board สำหรับ Dashboard Electronics 5



อย





ถาม: คุณสามารถทำ PCB ให้เสร็จในเวลาอันสั้น เช่น 2-3 วันได้หรือไม่

ตอบ: เราสามารถเร่งความเร็วในการผลิต PCB และทำให้งานเสร็จภายใน 2-3 วันทำการแต่จะมีค่าธรรมเนียมเร่งด่วนสำหรับใบเสนอราคาการผลิต PCB แบบเร่งด่วน โปรดส่งไฟล์การออกแบบ PCB และข้อกำหนดเกี่ยวกับปริมาณและเวลาในการผลิตมาที่ info@yscircuit.com



ถาม: คุณคำนวณระยะเวลารอคอยสำหรับการสั่งซื้ออย่างไร

A: Lead time จะนับจากวันทำการถัดไปหลังจากได้รับการชำระเงินและยืนยันไฟล์ไม่รวมวันหยุดสุดสัปดาห์ วันหยุดนักขัตฤกษ์ และเวลาจัดส่งดังนั้นคำสั่งซื้อในวันอาทิตย์และวันหยุดนักขัตฤกษ์จะได้รับการดำเนินการในวันทำการถัดไป



ถาม: ระยะเวลารอคอยสำหรับ PCB คืออะไร

A: ระยะเวลาในการผลิตแผงวงจรมาตรฐานของเราคือ 5-7 วันทำการ และ PCB ต้นแบบ 4-6 วันทำการราคา PCB จะแตกต่างกันเมื่อเลือกระยะเวลารอคอยสินค้าที่แตกต่างกัน



ถาม: ระยะเวลารอคอยสำหรับ stencils คืออะไร?

ตอบ: ระยะเวลารอมาตรฐานสำหรับ stencils คือ 1-2 วันทำการหลังจากที่เราได้รับการยืนยันไฟล์การผลิต stencil
