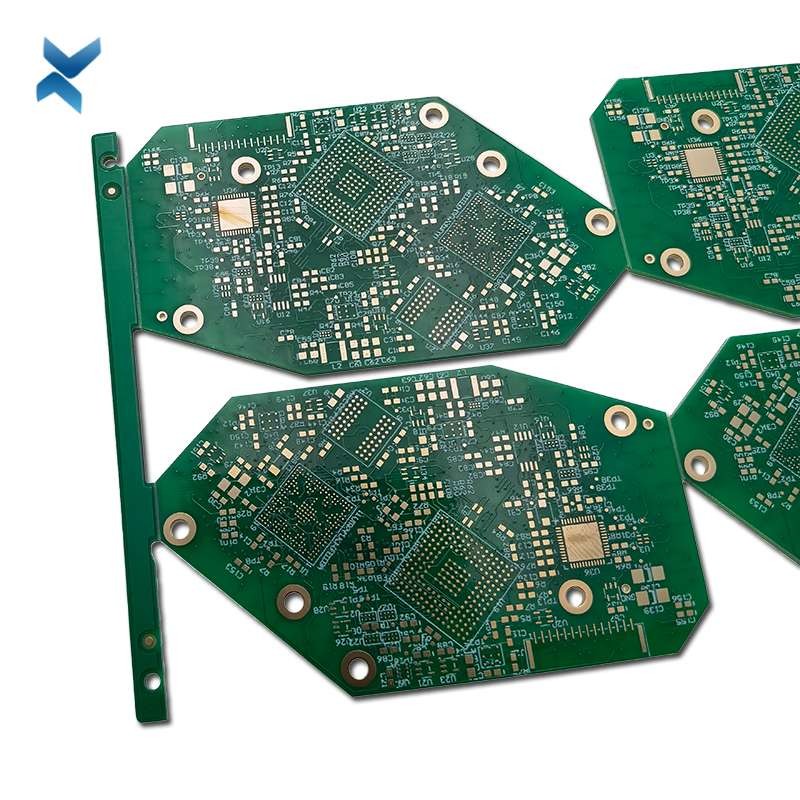

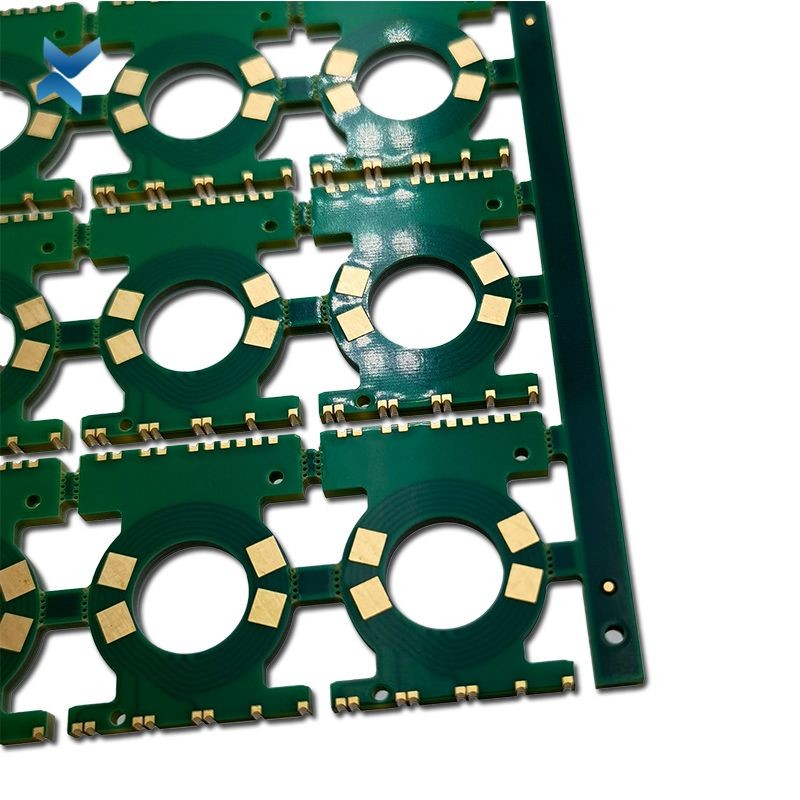

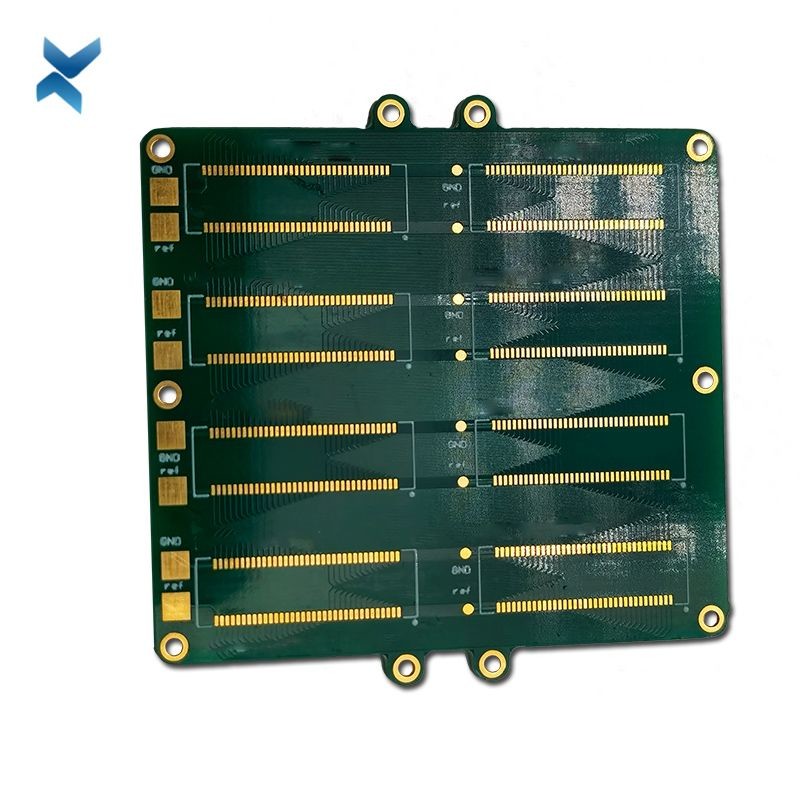

Radio Electronics Multilayer PCB Circuit Board Immersion Gold

  • Radio Electronics Multilayer PCB Circuit Board Immersion Gold
  • Radio Electronics Multilayer PCB Circuit Board Immersion Gold
  • Radio Electronics Multilayer PCB Circuit Board Immersion Gold
สถานที่กำเนิด เซินเจิ้น
ชื่อแบรนด์ YScircuit
ได้รับการรับรอง ISO9001,UL,REACH, RoHS
หมายเลขรุ่น ยส-มล-0021
จำนวนสั่งซื้อขั้นต่ำ 1
ราคา $0.04-7/piece
รายละเอียดการบรรจุ โฟมผ้าฝ้าย + กล่อง + สายรัด
เวลาการส่งมอบ 2-8 วันทำการ
เงื่อนไขการชำระเงิน T / T, PayPal, อาลีบาบาจ่าย
สามารถในการผลิต 1580000

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์ พีซีบี 2 ชั้น การตกแต่งพื้นผิว HASL/HASL-LF/ENIG/OSP
กระบวนการ ทองแช่ ความหนาของทองแดง 1 ออนซ์
ความหนาของบอร์ด 1.2มม แอปพลิเคชัน เครื่องบังคับวิทยุ
สี เขียวเข้ม ขนาด 8*4ซม
แสงสูง

แผงวงจรต้นแบบ Immersion Gold

,

แผงวงจร PCB หลายชั้นวิทยุ

,

แผงวงจร PCB หลายชั้นอิเล็กทรอนิกส์
ฝากข้อความ
รายละเอียดสินค้า

แผงวงจรพิมพ์วิทยุ PCB แผงวงจรพิมพ์อิเล็กทรอนิกส์ที่เหมาะสม

PCB หลายชั้นคืออะไร?


PCB หลายชั้นเกิดขึ้นเนื่องจากการเปลี่ยนแปลงที่เปลี่ยนแปลงไปในอุตสาหกรรมอิเล็กทรอนิกส์


การทำงานของอุปกรณ์อิเล็กทรอนิกส์มีความซับซ้อนมากขึ้นเรื่อย ๆ เมื่อเวลาผ่านไป ทำให้ต้องใช้ PCB ที่ซับซ้อนมากขึ้น


น่าเสียดายที่ PCBs ถูกจำกัดด้วยปัญหาต่างๆ เช่น เสียงรบกวน ความสามารถในการรบกวน และครอสทอล์ค ดังนั้นจึงจำเป็นต้องปฏิบัติตามข้อจำกัดในการออกแบบบางประการ


การพิจารณาด้านการออกแบบเหล่านี้ทำให้ยากที่จะได้รับประสิทธิภาพในระดับที่น่าพอใจจาก PCB แบบด้านเดียวหรือแบบสองด้าน ดังนั้น PCB แบบหลายชั้นจึงถือกำเนิดขึ้น





การบรรจุพลังของ PCB สองชั้นในรูปแบบที่มีขนาดเพียงเศษเสี้ยว PCB แบบหลายชั้นกำลังเป็นที่นิยมมากขึ้นในอุปกรณ์อิเล็กทรอนิกส์


พวกมันมีหลายขนาดและความหนาเพื่อรองรับความต้องการในการใช้งานที่ขยายใหญ่ขึ้น โดยมีให้เลือกตั้งแต่สี่ถึงสิบสองชั้น


เลเยอร์ส่วนใหญ่มักจะเป็นเลขคู่ เนื่องจากเลเยอร์เลขคี่อาจทำให้เกิดปัญหาในวงจร เช่น การบิดงอ และไม่คุ้มทุนในการผลิตอีกต่อไป


แอปพลิเคชันส่วนใหญ่ต้องการเลเยอร์ระหว่างสี่ถึงแปดเลเยอร์ แม้ว่าแอปพลิเคชันอย่างอุปกรณ์พกพาและสมาร์ทโฟนมักจะใช้เลเยอร์ประมาณสิบสองชั้น และผู้ผลิต PCB มืออาชีพบางรายอวดความสามารถในการผลิต PCB หลายเลเยอร์ที่มีเกือบ 100 เลเยอร์


PCB หลายชั้นที่มีหลายชั้นนั้นหายาก อย่างไรก็ตาม เนื่องจากไม่คุ้มต้นทุนอย่างมาก



แผงวงจรต้นแบบ

ภาพรวมความสามารถในการผลิต PCB หลายชั้นของ YS
คุณสมบัติ ความสามารถ
จำนวนเลเยอร์ 2-60L
มีเทคโนโลยี PCB หลายชั้น ผ่านรูด้วยอัตราส่วนภาพ 16:1
ฝังและตาบอดผ่าน
ไฮบริด วัสดุที่มีความถี่สูง เช่น RO4350B และ FR4 Mix เป็นต้น
วัสดุความเร็วสูงเช่น M7NE และ FR4 Mix เป็นต้น
ความหนา 0.3mm-8mm
ความกว้างและช่องว่างขั้นต่ำของบรรทัด 0.05 มม. / 0.05 มม. (2 มิล / 2 มิล)
สนามบีจีเอ 0.35มม
ขนาดการเจาะเชิงกลขั้นต่ำ 0.15 มม. (6 มิล)
อัตราส่วนภาพสำหรับรูทะลุ 10:1
พื้นผิวเสร็จสิ้น HASL, HASL, ENIG, Immersion Tin, OSP, Immersion Silver, Gold Finger, Electroplating Hard Gold, Selective OSP, ENEPIG.etc.
ผ่านตัวเลือกการเติม ช่องทางถูกชุบและเติมด้วยอีพ็อกซี่ทั้งแบบนำไฟฟ้าและไม่นำไฟฟ้า จากนั้นปิดฝาและชุบทับ (VIPPO)
ทองแดงเต็ม เงินเต็ม
การลงทะเบียน ±4mil
หน้ากากประสาน เขียว, แดง, เหลือง, ขาว, ดำ, ม่วง, ดำด้าน, เขียวด้าน ฯลฯ





YScircuit Bare Boards โดยปกติเวลาในการจัดส่ง
ชั้น/ตร.ม S＜1㎡ S＜3㎡ S＜6㎡ S＜10㎡ S＜13㎡ S＜16㎡ S＜20㎡ S＜30㎡ S＜40㎡ S＜50㎡ S＜65㎡ S＜85㎡ S＜100㎡
1 ลิตร 4wds 6wds 7wds 7wds 9wds 9wds 10wds 10wds 10wds 12wds 14wds 15wds 16wds
2 ลิตร 4wds 6wds 9wds 9wds 11wds 12wds 13wds 13wds 15wds 15wds 15wds 15wds 18wds
4 ลิตร 6wds 8wds 12wds 12wds 14wds 14wds 14wds 14wds 15wds 20wds 25wds 25wds 28wds
6 ลิตร 7wds 9wds 13wds 13wds 17wds 18wds 20wds 22wds 24wds 25wds 26wds 28wds 30wds
8 ลิตร 9wds 12wds 15wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
10 ลิตร 10wds 13wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
12L 10wds 15wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
14 ลิตร 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
16L 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds



Radio Electronics Multilayer PCB Circuit Board Immersion Gold 0

Radio Electronics Multilayer PCB Circuit Board Immersion Gold 1

Radio Electronics Multilayer PCB Circuit Board Immersion Gold 2

Radio Electronics Multilayer PCB Circuit Board Immersion Gold 3

Radio Electronics Multilayer PCB Circuit Board Immersion Gold 4

อย



ถาม: คุณมีรหัส UL หรือไม่
ตอบ: ใช่ รหัส UL ของเราคือ E529345



ถาม: ค่าคงที่ไดอิเล็กตริกของวัสดุ FR4 มาตรฐานของคุณคือเท่าใด
ตอบ: ค่าปกติของค่าคงที่ไดอิเล็กตริกของพื้นผิว FR4 Tg140 คือ 4.6 ค่าคงที่ไดอิเล็กตริกของพื้นผิว FR4 Tg170 คือ 4.2



ถาม: PCB ที่ใหญ่ที่สุดที่คุณสามารถทำได้คืออะไร
A: PCB ต้นแบบ: ขั้นต่ำ 6*6 มม. |สูงสุด 500*500 มม
PCB FR4 มาตรฐาน: ขั้นต่ำ 6*6 มม. |สูงสุด 600*700 มม
Alunimun PCB: ต่ำสุด 6*6 มม. |สูงสุด 610*610มม
Flex PCB: ขั้นต่ำ 6*6 มม. สูงสุด 406*610 มม
HDI PCB / Flex-rigid pcb / PCB ความถี่สูง / PCB ทองแดงหนา / PCB ปราศจากฮาโลเจน: ขั้นต่ำ 6*6 มม. |สูงสุด 457*610มม
PCB Tg สูง: ต่ำสุด 6*6 มม. |สูงสุด 500*900 มม



ถาม: PCB ที่ใหญ่ที่สุดที่คุณสามารถทำได้คืออะไร
A: PCB ด้านเดียว & PCB สองด้าน: ต่ำสุด 150*200 |สูงสุด 400*450 มม
PCB 4-10 ชั้น: ขั้นต่ำ 203*229 |สูงสุด 406*457มม
12-24 ชั้น PCB: ต่ำสุด 305*305 |สูงสุด 305*457มม



ถาม: pcb ที่ใหญ่ที่สุดที่คุณสามารถทำได้คืออะไร
A: สูงสุด 60*1200 มม
