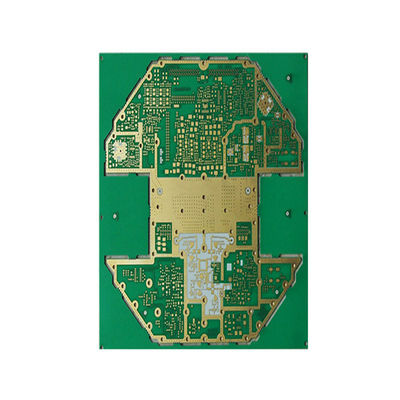

고주파 신호 RF 프로토 타입 FR4 회로 보드 PCB 9Ghz 밀리미터 파드 레이더

MOQ:	1
가격:	Send us Gerber file for free quotation
지불 조건:	T/T

상세 정보

제품 설명

상세 정보

레이어:

12 층

소재:

PTEF/PPO/ROGERS

두께:

1.0 밀리미터

민. 선 폭 / 공간:

0.1/0.1mm

구리 두께:

1.0온스

표면 처리:

침지 금

적용:

레이더

인증서:

UL & IPC 표준 및 ISO

강조하다:

FR4 회로판 PCB

프로토타입 FR4 회로판

9Ghz rf 프로토타입 보드

제품 설명

밀리미터파 레이더용 9GHz 고주파 신호 PCB

정시 고주파 PCB란 무엇인가?

고주파 PCB는 고주파 전자기 환경을 위해 설계된 특수 회로 기판으로, 고주파(주파수 > 300MHz, 해당 파장 <1 meter) and microwave (frequency>3GHz, 해당 파장 <0.1미터) 환경에 적합합니다. 마이크로파 기판 동박 적층판을 기반으로 일반 경성 회로 기판 제조 공정을 결합하거나 특수 가공을 통해 제작됩니다.

* 고주파 PCB의 특징

- 특수 재료: 신호 감쇠를 줄이기 위해 PTFE, 세라믹 충전재, LCP 등과 같은 낮은 Dk/Df 기판을 사용합니다(PTFE는 5G의 첫 번째 선택입니다).
- 정밀 전송: 임피던스 제어 ±5%, 마이크론 수준의 선 폭 정확도, 밀리미터파 대역에서 30% 이상의 손실 감소, 우수한 위상 안정성.
- 복잡한 공정: 레이저 드릴링 정확도 ±3μm, 산세 대신 플라즈마 에칭, 다층 기판 통합 수동 소자, 무진 환경에서 고수율 생산.
- 강력한 방열: 금속 기판 + 열 시뮬레이션 + 상변화 물질, -55℃에서 125℃까지의 극한 환경에 적응.

정시 고주파 PCB 설계 원칙

- 임피던스 제어: 설계 값과 엄격하게 일치( ±10% 이내).
- 비아 설계: 관통 구멍을 줄이고, 블라인드 및 매립 구멍을 우선하며, 도금을 완료합니다.
- 차폐 보호: 주요 신호는 접지되고, 필요한 경우 금속 차폐 덮개를 추가합니다.
- 열 관리: 열팽창 계수 일치, 주요 영역에 방열층 추가.

정시 기술 매개변수항목사양

레이어	1~32
보드 두께	0.1mm-7.0mm
재료	FR-4
,	CEM-1/CEM-3특수 요청PI특수 요청High Tg특수 요청Rogers특수 요청32"×48"(800mm×1200mm)
최소 구멍 크기	0.075mm
최소 선 폭	3mil(0.075mm)
표면 마감	OSP
,	HASL특수 요청Imm Gold/Nickel/Ag특수 요청전기 금도금특수 요청0.5-7.0OZ
솔더 마스크	녹색/노란색/검정색/흰색/빨간색/파란색
실크 스크린	빨간색/노란색/검정색/흰색
최소 PAD	5mil(0.13mm)
내부 포장	진공
외부 포장	판지
윤곽 허용 오차	±0.75mm
구멍 허용 오차	PTH
:	±0.05 NPTH인증서±0.025인증서UL
,	ISO 9001특수 요청ISO14001특수 요청IATF16949특수 요청블라인드 홀 + 골드 핑거
	+ BGA재료 공급업체Shengyi, KB, Nanya, ITEQ 등
*	원스톱 PCB 솔루션
