การปรับแต่งเทคโนโลยี GPS Multilayer PCB Bare Board 4 Layer

  • Customization GPS Technology Multilayer PCB Bare Board 4 Layer
  • Customization GPS Technology Multilayer PCB Bare Board 4 Layer
  • Customization GPS Technology Multilayer PCB Bare Board 4 Layer
สถานที่กำเนิด เซินเจิ้น
ชื่อแบรนด์ YScircuit
ได้รับการรับรอง ISO9001,UL,REACH, RoHS
หมายเลขรุ่น ยส-มล-0019
จำนวนสั่งซื้อขั้นต่ำ 1
ราคา $0.04-7/piece
รายละเอียดการบรรจุ โฟมผ้าฝ้าย + กล่อง + สายรัด
เวลาการส่งมอบ 2-8 วันทำการ
เงื่อนไขการชำระเงิน T / T, PayPal, อาลีบาบาจ่าย
สามารถในการผลิต 1580000

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์ PCB 4 ชั้น การตกแต่งพื้นผิว HASL/HASL-LF/ENIG/OSP
กระบวนการ Immersion Gold/เศษไม้/ชุดประกอบ ความหนาของทองแดง 1.5 ออนซ์
ความหนาของบอร์ด 1.6มม Min. นาที. line width ความกว้างของเส้น 3 ไมล์
สี เขียว ขนาด 18*10ซม
แสงสูง

GPS Multilayer PCB Bare Board

,

4 ชั้น PCB Bare Board

,

GPS multilayer pcb board
ฝากข้อความ
รายละเอียดสินค้า

การปรับแต่งวงจรพิมพ์แบบเลเยอร์ เทคโนโลยี GPS บอร์ดเปลือย PCB หลายชั้น

PCB หลายชั้น

Multilayer PCB คือแผงวงจรที่มีมากกว่าสองชั้น

ซึ่งแตกต่างจาก PCB สองด้านที่มีวัสดุนำไฟฟ้าเพียงสองชั้น PCB หลายชั้นทั้งหมดต้องมีวัสดุนำไฟฟ้าอย่างน้อยสามชั้นซึ่งฝังอยู่ตรงกลางของวัสดุ





PCB หลายชั้นทำอย่างไร

การสลับชั้นของวัสดุพรีเพ็กและแกนกลางถูกเคลือบเข้าด้วยกันภายใต้อุณหภูมิและความดันสูงเพื่อผลิต PCB หลายชั้น

กระบวนการนี้ทำให้มั่นใจได้ว่าอากาศจะไม่ถูกขังอยู่ระหว่างชั้น ตัวนำถูกหุ้มด้วยเรซินอย่างสมบูรณ์ และกาวที่ยึดชั้นต่างๆ ไว้ด้วยกันจะละลายและแข็งตัวอย่างเหมาะสม





PCBs หลายชั้น Benfits (เทียบกับ PCBs ด้านเดียวหรือสองด้าน)

ความหนาแน่นของการประกอบที่สูงขึ้น

ขนาดเล็กลง (ประหยัดพื้นที่ได้มาก)

เพิ่มความยืดหยุ่น

คุณสมบัติอิมพีแดนซ์ที่ควบคุมการรวมเข้าด้วยกันได้ง่ายขึ้น

ป้องกัน EMI ผ่านการวางอย่างระมัดระวังของพลังงานและชั้นดิน

ลดความจำเป็นในการใช้ชุดสายไฟเชื่อมต่อระหว่างกัน (ลดน้ำหนักโดยรวม)



แอพพลิเคชั่น PCBs หลายชั้น

แม้ว่าน้ำหนักและพื้นที่ของ PCB หลายชั้นจะเป็นประโยชน์อย่างยิ่งสำหรับ PCB ในการบินและอวกาศ แต่ PCB หลายชั้นยังมีประโยชน์ต่อการใช้งานที่ระดับ "การพูดคุยข้ามสาย" มีความสำคัญ

นี่เป็นแอปพลิเคชั่นอื่น ๆ ที่ใช้แผงวงจรพิมพ์หลายชั้น:

  • คอมพิวเตอร์
  • ไฟล์เซิร์ฟเวอร์
  • การจัดเก็บข้อมูล
  • การส่งสัญญาณ
  • การส่งโทรศัพท์มือถือ
  • ขาประจำโทรศัพท์มือถือ
  • เทคโนโลยีจีพีเอส
  • การควบคุมอุตสาหกรรม
  • ระบบดาวเทียม
  • อุปกรณ์มือถือ
  • อุปกรณ์ทดสอบ
  • อุปกรณ์เอ็กซ์เรย์
  • จอภาพหัวใจ
  • เทคโนโลยีการสแกนแมว
  • เครื่องเร่งปรมาณู
  • ระบบสัญญาณเตือนอัคคีภัยส่วนกลาง
  • ตัวรับไฟเบอร์ออปติก
  • ระบบตรวจจับนิวเคลียร์
  • อุปกรณ์สำรวจอวกาศ
  • การวิเคราะห์สภาพอากาศ



ภาพรวมความสามารถในการผลิต PCB หลายชั้นของ YS
คุณสมบัติ ความสามารถ
จำนวนเลเยอร์ 2-60L
มีเทคโนโลยี PCB หลายชั้น ผ่านรูด้วยอัตราส่วนภาพ 16:1
ฝังและตาบอดผ่าน
ไฮบริด วัสดุที่มีความถี่สูง เช่น RO4350B และ FR4 Mix เป็นต้น
วัสดุความเร็วสูงเช่น M7NE และ FR4 Mix เป็นต้น
ความหนา 0.3mm-8mm
ความกว้างและช่องว่างขั้นต่ำของบรรทัด 0.05 มม. / 0.05 มม. (2 มิล / 2 มิล)
สนามบีจีเอ 0.35มม
ขนาดการเจาะเชิงกลขั้นต่ำ 0.15 มม. (6 มิล)
อัตราส่วนภาพสำหรับรูทะลุ 10:1
พื้นผิวเสร็จสิ้น HASL, HASL, ENIG, Immersion Tin, OSP, Immersion Silver, Gold Finger, Electroplating Hard Gold, Selective OSP, ENEPIG.etc.
ผ่านตัวเลือกการเติม ช่องทางถูกชุบและเติมด้วยอีพ็อกซี่ทั้งแบบนำไฟฟ้าและไม่นำไฟฟ้า จากนั้นปิดฝาและชุบทับ (VIPPO)
ทองแดงเต็ม เงินเต็ม
การลงทะเบียน ±4mil
หน้ากากประสาน เขียว, แดง, เหลือง, ขาว, ดำ, ม่วง, ดำด้าน, เขียวด้าน ฯลฯ



YScircuit Bare Boards โดยปกติเวลาในการจัดส่ง
ชั้น/ตร.ม S＜1㎡ S＜3㎡ S＜6㎡ S＜10㎡ S＜13㎡ S＜16㎡ S＜20㎡ S＜30㎡ S＜40㎡ S＜50㎡ S＜65㎡ S＜85㎡ S＜100㎡
1 ลิตร 4wds 6wds 7wds 7wds 9wds 9wds 10wds 10wds 10wds 12wds 14wds 15wds 16wds
2 ลิตร 4wds 6wds 9wds 9wds 11wds 12wds 13wds 13wds 15wds 15wds 15wds 15wds 18wds
4 ลิตร 6wds 8wds 12wds 12wds 14wds 14wds 14wds 14wds 15wds 20wds 25wds 25wds 28wds
6 ลิตร 7wds 9wds 13wds 13wds 17wds 18wds 20wds 22wds 24wds 25wds 26wds 28wds 30wds
8 ลิตร 9wds 12wds 15wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
10 ลิตร 10wds 13wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
12L 10wds 15wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
14 ลิตร 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
16L 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds

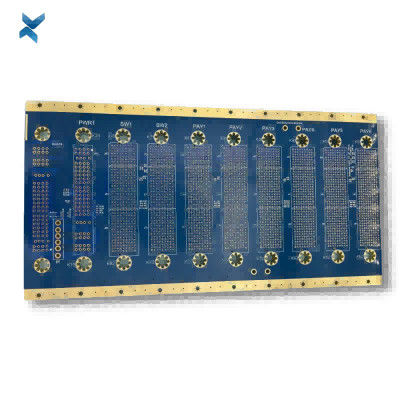

การปรับแต่งเทคโนโลยี GPS Multilayer PCB Bare Board 4 Layer 0

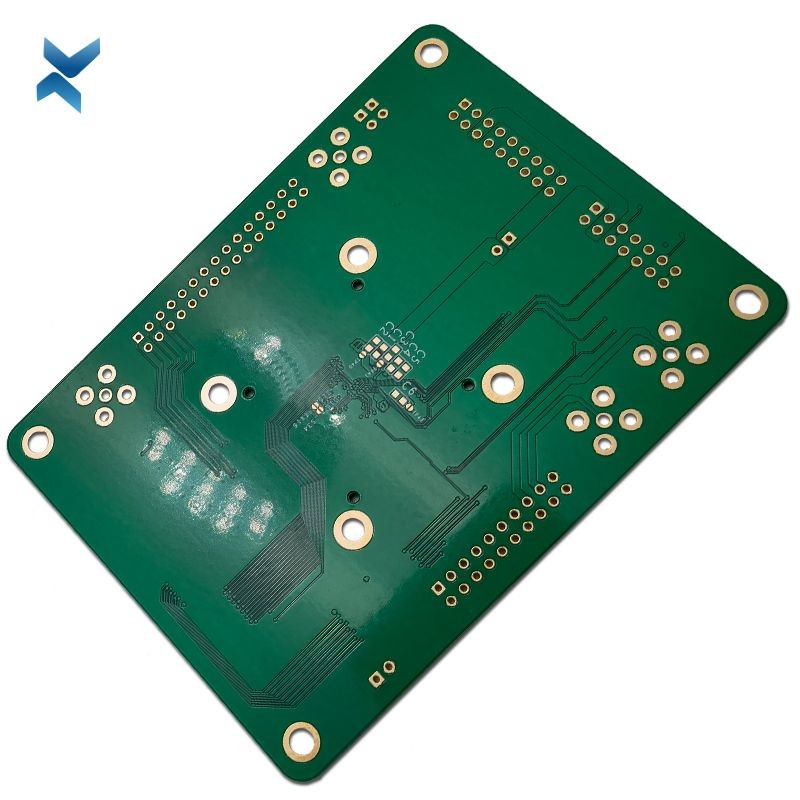

การปรับแต่งเทคโนโลยี GPS Multilayer PCB Bare Board 4 Layer 1

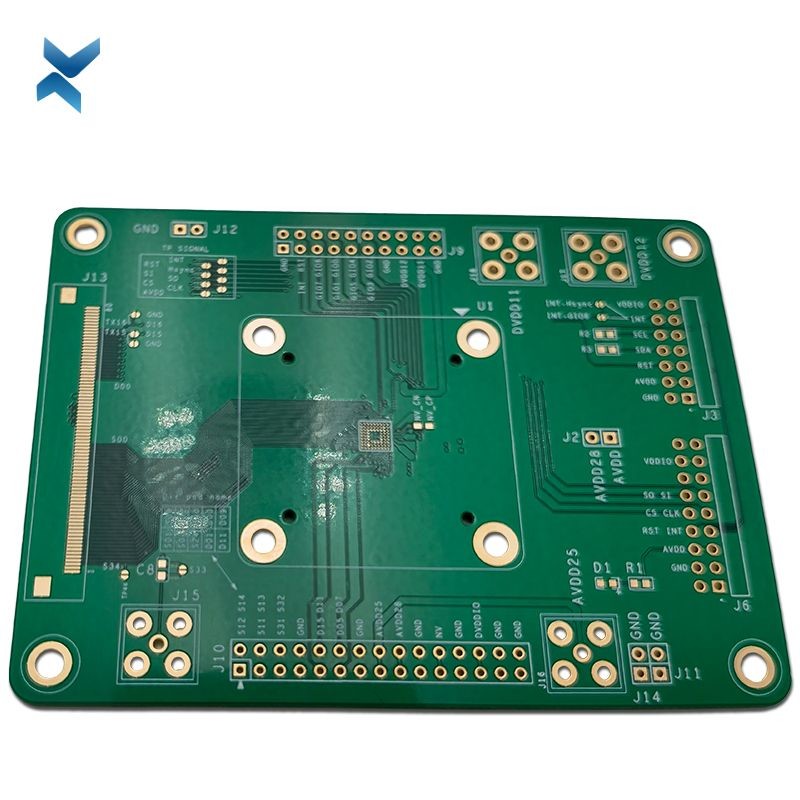

การปรับแต่งเทคโนโลยี GPS Multilayer PCB Bare Board 4 Layer 2

การปรับแต่งเทคโนโลยี GPS Multilayer PCB Bare Board 4 Layer 3

การปรับแต่งเทคโนโลยี GPS Multilayer PCB Bare Board 4 Layer 4

อย



คุณทำงานกับ YScircuit อย่างไร



YScircuit ผลิต Multilayer PCBs มานานกว่า 10 ปี

ในช่วงหลายปีที่ผ่านมา เราได้เห็นโครงสร้างหลายชั้นทุกประเภทจากอุตสาหกรรมต่างๆ ตอบคำถามหลายชั้นทุกประเภท และแก้ไขปัญหาทุกประเภทด้วย PCB หลายชั้น
