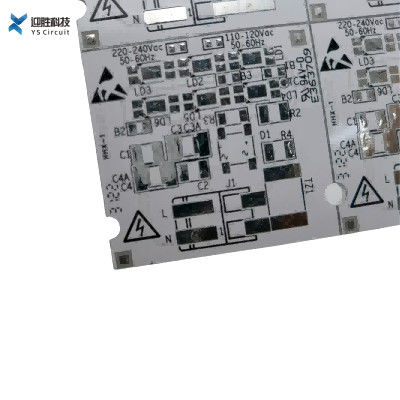

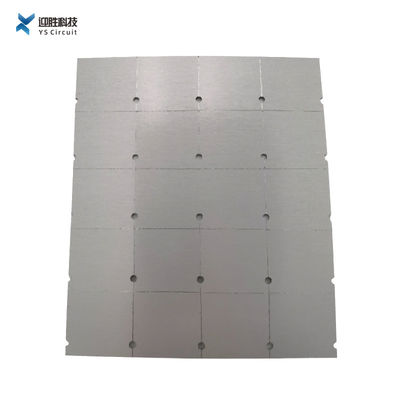

แกนโลหะอลูมิเนียม PCB Board Immersion Gold สำหรับการใช้งาน LED

ต้นแบบ PCB อลูมิเนียมที่กำหนดเอง PCB แกนโลหะการประมวลผลแผงวงจรพิมพ์

อลูมิเนียม PCB คืออะไร?

PCB อลูมิเนียมมีเค้าโครงคล้ายกับ PCB ปกติมันมีชั้นหรือชั้นของทองแดง หน้ากากประสาน และซิลค์สกรีนเป็นชั้นๆ

แทนที่จะมีพื้นผิวเป็นไฟเบอร์กลาสหรือพลาสติก แผงวงจรอะลูมิเนียมมีพื้นผิวเป็นโลหะ

ฐานนี้มีส่วนผสมของอะลูมิเนียมเป็นส่วนใหญ่

แกนโลหะสามารถประกอบด้วยโลหะทั้งหมดหรือมีส่วนผสมของไฟเบอร์กลาสและอลูมิเนียม

โดยทั่วไป PCB อลูมิเนียมจะเป็นด้านเดียว แต่สามารถเป็นสองด้านได้เช่นกัน

Mulilayer Aluminium PCBs นั้นผลิตได้ยากมาก

ประสิทธิภาพของ PCB อลูมิเนียม

1. การกระจายความร้อน

พื้นผิว PCB ทั่วไป เช่น FR4, CEM3 เป็นตัวนำความร้อนต่ำ

หากไม่สามารถกระจายความร้อนของอุปกรณ์อิเล็กทรอนิกส์ได้ทันเวลา จะส่งผลให้ชิ้นส่วนอิเล็กทรอนิกส์มีอุณหภูมิสูงล้มเหลว

พื้นผิวอลูมิเนียมสามารถแก้ปัญหาการกระจายความร้อนนี้ได้

2. การขยายตัวทางความร้อน

PCB พื้นผิวอลูมิเนียมสามารถแก้ปัญหาการกระจายความร้อนได้อย่างมีประสิทธิภาพ ดังนั้นจึงสามารถบรรเทาปัญหาการขยายตัวและหดตัวเนื่องจากความร้อนของส่วนประกอบบนแผงวงจรพิมพ์ด้วยสารต่างๆ ซึ่งช่วยเพิ่มความทนทานและความน่าเชื่อถือของเครื่องจักรและอุปกรณ์อิเล็กทรอนิกส์ทั้งหมด

โดยเฉพาะอย่างยิ่ง พื้นผิวอะลูมิเนียมสามารถแก้ปัญหาการขยายตัวและการหดตัวทางความร้อนของ SMT (เทคโนโลยีการยึดพื้นผิว) ได้

3. ความเสถียรของมิติ

แผงวงจรพิมพ์พื้นผิวอลูมิเนียมมีความเสถียรสูงกว่าวัสดุฉนวนของแผงวงจรพิมพ์

เมื่อได้รับความร้อนจาก 30 ° C ถึง 140 ~ 150 ° C การเปลี่ยนแปลงมิติของพื้นผิวอลูมิเนียมจะอยู่ที่ 2.5 ~ 3.0% เท่านั้น

อะลูมิเนียม PCB เป็นหนึ่งใน PCB แกนโลหะที่ใช้กันอย่างแพร่หลาย เรียกอีกอย่างว่า MC PCB, อะลูมิเนียมหุ้ม หรือพื้นผิวโลหะหุ้มฉนวน เป็นต้น

โครงสร้างพื้นฐานของ PCB อะลูมิเนียมไม่แตกต่างจาก PCB อื่นมากนัก

โครงสร้างดังกล่าวทำให้แผงวงจรเป็นฉนวนไฟฟ้าและตัวนำความร้อนที่ดีเยี่ยม

โดยปกติแล้ว PCB อลูมิเนียมจะมีสี่ชั้น: ชั้นพื้นผิว (ชั้นอลูมิเนียม) ชั้นอิเล็กทริก (ชั้นฉนวน) ชั้นวงจร (ชั้นฟอยล์ทองแดง) และเมมเบรนฐานอลูมิเนียม (ชั้นป้องกัน)

ความสามารถอย่างหนึ่งที่เราจะกล่าวถึงในบทความนี้คือ "Aluminum PCB"

หากคุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับ Aluminium PCB โปรดติดตามบทความนี้จนจบ

PCB อลูมิเนียมคืออะไร?

PCB โดยทั่วไปประกอบด้วยสามชั้นชั้นทองแดงนำไฟฟ้าที่ด้านบน ชั้นอิเล็กทริกอยู่ระหว่าง และชั้นของสารตั้งต้นที่ด้านล่างPCB มาตรฐานมีชั้นพื้นผิวที่ทำจากไฟเบอร์กลาส เซรามิก โพลิเมอร์ หรือแกนที่ไม่ใช่โลหะอื่นๆPCBs จำนวนมากใช้ FR-4 เป็นสารตั้งต้น

PCB อลูมิเนียมใช้พื้นผิวอลูมิเนียมแทนมาตรฐาน FR-4 เป็นวัสดุพื้นผิว

วงจรทองแดงชั้น

ชั้นนี้จะส่งสัญญาณไปยังบอร์ด PCB ทั้งหมด

การเคลื่อนที่ของอนุภาคที่มีประจุทำให้เกิดความร้อน

ความร้อนนี้ถูกถ่ายโอนไปยังพื้นผิวอะลูมิเนียมซึ่งกระจายความมันได้อย่างมีประสิทธิภาพ

ชั้นฉนวน

ชั้นนี้เรียกอีกอย่างว่าชั้นอิเล็กทริก

ทำจากวัสดุที่นำไฟฟ้าได้ไม่ดี

ดูดซับความร้อนที่เกิดขึ้นในชั้นด้านบนและถ่ายโอนไปยังพื้นผิวอลูมิเนียมด้านล่าง

พื้นผิว

พื้นผิวทำหน้าที่เป็นรากฐานสำหรับ PCB

มันยึดส่วนประกอบด้านบนอย่างแน่นหนาโดยการเปลี่ยนลักษณะของวัสดุพิมพ์ ประสิทธิภาพของ PCB จะแตกต่างกันไป

ตัวอย่างเช่น พื้นผิวที่แข็งจะให้ความแข็งแรงและความทนทานแก่บอร์ด PCB

ในขณะที่วัสดุพิมพ์ที่ยืดหยุ่นจะเปิดตัวเลือกการออกแบบเพิ่มเติม

ซับสเตรตอะลูมิเนียมใช้ในงานอิเล็กทรอนิกส์กำลังที่ต้องการการกระจายความร้อนสูง

เนื่องจากมีคุณสมบัติการนำความร้อนที่ดี จึงช่วยป้องกันความร้อนจากชิ้นส่วนอิเล็กทรอนิกส์ที่สำคัญจึงรับประกันความเสียหายของวงจรน้อยที่สุด

ALUMINIUM PCBs ผลิตที่ YScircuit

YScircuit เป็นหนึ่งในผู้ผลิต PCB อลูมิเนียมที่ดีที่สุด

เพื่อเพิ่มประสิทธิภาพโดยรวมของผลิตภัณฑ์ พวกเขาเตรียมชั้นหุ้มระบายความร้อนให้กับ Aluminium PCB

กระจายความร้อนได้อย่างมีประสิทธิภาพสำหรับการใช้งานที่มีกำลังสูงและความทนทานสูง Aluminium Backed PCB เป็นตัวเลือกที่สมบูรณ์แบบสำหรับผู้ผลิตโครงการ

พิจารณาพารามิเตอร์ต่างๆ เช่น ค่าสัมประสิทธิ์การขยายตัวทางความร้อน การนำความร้อน ความแข็งแรง ความแข็ง น้ำหนัก และต้นทุนแผ่นอลูมิเนียมเป็นตัวเลือกที่เหมาะสำหรับโครงการของคุณคุณสามารถปรับเปลี่ยนพื้นผิว PCB ของคุณได้PCBWay นำเสนอแผ่นอลูมิเนียมต่างๆ เช่น 6061, 5052, 1060 และอื่นๆ อีกมากมาย

ข้อดีของ PCB อลูมิเนียม

1. ความสามารถในการระบายความร้อนของ PCB อลูมิเนียมนั้นดีกว่า PCB มาตรฐาน

2. PCB อลูมิเนียมให้ความแข็งแรงและความทนทานมากขึ้นเมื่อเทียบกับ PCBs ที่ทำจากเซรามิกและไฟเบอร์กลาส

3. ดูเหมือนเป็นเรื่องน่าขัน แต่ PCB ที่ทำจากอลูมิเนียมนั้นเบากว่าเมื่อเทียบกับ PCBs มาตรฐาน

4. การขยายตัวทางความร้อนและการหดตัวของส่วนประกอบ PCB ลดลงโดยใช้ Aluminium PCB

5. PCBs ที่ทำจากอลูมิเนียมเป็นมิตรกับสิ่งแวดล้อมไม่เป็นพิษและรีไซเคิลได้ไม่สร้างผลกระทบที่เป็นอันตรายต่อโลกของเรา

6. ขั้นตอนการประกอบอลูมิเนียม PCB นั้นง่ายกว่า PCB มาตรฐาน

แอปพลิเคชัน

1. ใช้ในอุปกรณ์จ่ายไฟ เช่น สวิตชิ่งเรกูเลเตอร์, ตัวแปลง DC/AC, เรกูเลเตอร์ SW

2. ในโมดูลพลังงาน จะใช้ในอินเวอร์เตอร์ โซลิดสเตตรีเลย์ และบริดจ์เรียงกระแส

3. ในรถยนต์ ใช้ในตัวควบคุมอิเล็กทรอนิกส์ การจุดระเบิด ตัวควบคุมแหล่งจ่ายไฟ ฯลฯ

4. พวกเขาเป็นตัวเลือกที่สมบูรณ์แบบสำหรับเครื่องขยายเสียงเครื่องขยายเสียงแบบบาลานซ์, เครื่องขยายเสียง, เครื่องขยายเสียง, เครื่องขยายเสียงสำหรับการปฏิบัติงาน, เครื่องขยายเสียงความถี่สูง

5. ใช้ในวงจรส่งและกรอง

6. ใช้ทำบอร์ดซีพียูและแหล่งจ่ายไฟของเครื่องคอมพิวเตอร์

7. มอเตอร์ไฟฟ้าต้องการกระแสไฟฟ้าสูงในการทำงานในอุตสาหกรรม วงจรขับมอเตอร์ใช้อะลูมิเนียม PCB

8. สิ่งเหล่านี้เป็นตัวเลือกยอดนิยมสำหรับการใช้งาน LED เนื่องจากความสามารถในการประหยัดพลังงาน
