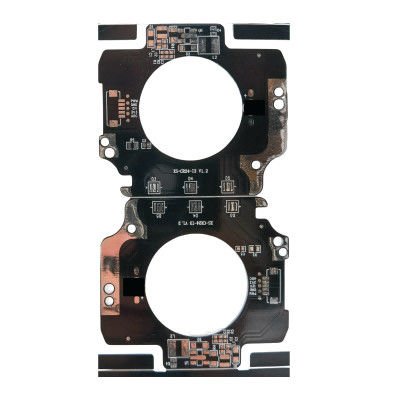

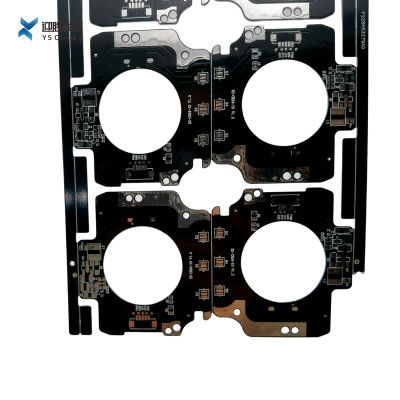

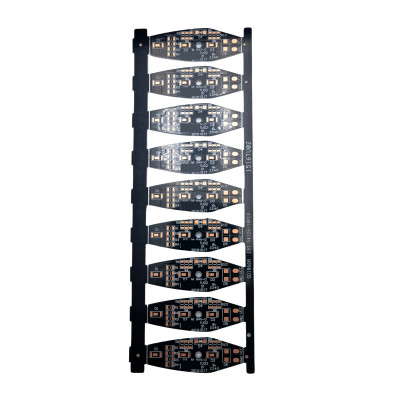

Immersion Sliver Aluminium PCB Board, แผงวงจร 94v0 สำหรับไฟ LED Smd

ไฟ LED smd อลูมิเนียม PCB บอร์ด 94v0 PCB PCBA ผลิต PCB ประกอบ

ทำไมอลูมิเนียมถึงใช้ในแผงวงจร?

อะลูมิเนียมสามารถถ่ายเทความร้อนออกจากส่วนประกอบที่สำคัญได้ จึงลดผลกระทบที่เป็นอันตรายที่อาจเกิดขึ้นกับแผงวงจรความทนทานที่สูงขึ้น: อะลูมิเนียมให้ความแข็งแรงและความทนทานแก่ผลิตภัณฑ์ที่ฐานเซรามิกหรือไฟเบอร์กลาสไม่สามารถทำได้

โครงสร้างของ PCB อลูมิเนียม

PCB อลูมิเนียมเป็น CCL ที่ทำจากอลูมิเนียม (CCL เป็นวัสดุฐานชนิดหนึ่งของ PCB)AluminiumPCBs นั้นค่อนข้างคล้ายกับ FR4 PCBsโครงสร้างพื้นฐานของ PCBs อลูมิเนียมมีสี่ชั้นประกอบด้วยชั้นของฟอยล์ทองแดง ชั้นอิเล็กทริก ชั้นฐานอะลูมิเนียม และเมมเบรนฐานอะลูมิเนียม

Copper Foil Layer: ชั้นทองแดงที่ใช้ค่อนข้างหนากว่า CCL ปกติ (1oz-10oz)ชั้นทองแดงที่หนาขึ้นหมายถึงความสามารถในการรองรับกระแสไฟฟ้าที่มากขึ้น

ชั้นอิเล็กทริก: ชั้นอิเล็กทริกเป็นชั้นนำความร้อนและมีความหนาประมาณ50μmถึง200μmมีความต้านทานความร้อนต่ำและเหมาะสำหรับการใช้งานฐานอลูมิเนียม: ชั้นที่สามคือฐานอลูมิเนียมซึ่งประกอบด้วยพื้นผิวอลูมิเนียมมีค่าการนำความร้อนสูงชั้นเมมเบรนฐานอลูมิเนียม: เลือกเมมเบรนฐานอลูมิเนียมมีหน้าที่ป้องกันโดยการรักษาพื้นผิวอลูมิเนียมให้ปลอดภัยจากการขูดขีดและการกัดที่ไม่ต้องการมีสองประเภทคือ ต่ำกว่า 120 องศา หรือประมาณ 250 องศา (ป้องกันอุณหภูมิสูง)

PCB อลูมิเนียมคืออะไร?

PCB โดยทั่วไปประกอบด้วยสามชั้นชั้นทองแดงนำไฟฟ้าที่ด้านบน ชั้นอิเล็กทริกอยู่ระหว่าง และชั้นของสารตั้งต้นที่ด้านล่างPCB มาตรฐานมีชั้นพื้นผิวที่ทำจากไฟเบอร์กลาส เซรามิก โพลิเมอร์ หรือแกนที่ไม่ใช่โลหะอื่นๆPCBs จำนวนมากใช้ FR-4 เป็นสารตั้งต้น

PCB อลูมิเนียมใช้พื้นผิวอลูมิเนียมแทนมาตรฐาน FR-4 เป็นวัสดุพื้นผิว

วงจรทองแดงชั้น

ชั้นนี้จะส่งสัญญาณไปยังบอร์ด PCB ทั้งหมด

การเคลื่อนที่ของอนุภาคที่มีประจุทำให้เกิดความร้อน

ความร้อนนี้ถูกถ่ายโอนไปยังพื้นผิวอะลูมิเนียมซึ่งกระจายความมันได้อย่างมีประสิทธิภาพ

ชั้นฉนวน

ชั้นนี้เรียกอีกอย่างว่าชั้นอิเล็กทริก

ทำจากวัสดุที่นำไฟฟ้าได้ไม่ดี

ดูดซับความร้อนที่เกิดขึ้นในชั้นด้านบนและถ่ายโอนไปยังพื้นผิวอลูมิเนียมด้านล่าง

พื้นผิว

พื้นผิวทำหน้าที่เป็นรากฐานสำหรับ PCB

มันยึดส่วนประกอบด้านบนอย่างแน่นหนาโดยการเปลี่ยนลักษณะของวัสดุพิมพ์ ประสิทธิภาพของ PCB จะแตกต่างกันไป

ตัวอย่างเช่น พื้นผิวที่แข็งจะให้ความแข็งแรงและความทนทานแก่บอร์ด PCB

ในขณะที่วัสดุพิมพ์ที่ยืดหยุ่นจะเปิดตัวเลือกการออกแบบเพิ่มเติม

ซับสเตรตอะลูมิเนียมใช้ในงานอิเล็กทรอนิกส์กำลังที่ต้องการการกระจายความร้อนสูง

เนื่องจากมีคุณสมบัติการนำความร้อนที่ดี จึงช่วยป้องกันความร้อนจากชิ้นส่วนอิเล็กทรอนิกส์ที่สำคัญจึงรับประกันความเสียหายของวงจรน้อยที่สุด

ALUMINIUM PCBs ผลิตที่ YScircuit

YScircuit เป็นหนึ่งในผู้ผลิต PCB อลูมิเนียมที่ดีที่สุด

เพื่อเพิ่มประสิทธิภาพโดยรวมของผลิตภัณฑ์ พวกเขาเตรียมชั้นหุ้มระบายความร้อนให้กับ Aluminium PCB

กระจายความร้อนได้อย่างมีประสิทธิภาพสำหรับการใช้งานที่มีกำลังสูงและความทนทานสูง Aluminium Backed PCB เป็นตัวเลือกที่สมบูรณ์แบบสำหรับผู้ผลิตโครงการ

พิจารณาพารามิเตอร์ต่างๆ เช่น ค่าสัมประสิทธิ์การขยายตัวทางความร้อน การนำความร้อน ความแข็งแรง ความแข็ง น้ำหนัก และต้นทุนแผ่นอลูมิเนียมเป็นตัวเลือกที่เหมาะสำหรับโครงการของคุณคุณสามารถปรับเปลี่ยนพื้นผิว PCB ของคุณได้PCBWay นำเสนอแผ่นอลูมิเนียมต่างๆ เช่น 6061, 5052, 1060 และอื่นๆ อีกมากมาย

ข้อดีของ PCB อลูมิเนียม

1. ความสามารถในการระบายความร้อนของ PCB อลูมิเนียมนั้นดีกว่า PCB มาตรฐาน

2. PCB อลูมิเนียมให้ความแข็งแรงและความทนทานมากขึ้นเมื่อเทียบกับ PCBs ที่ทำจากเซรามิกและไฟเบอร์กลาส

3. ดูเหมือนเป็นเรื่องน่าขัน แต่ PCB ที่ทำจากอลูมิเนียมนั้นเบากว่าเมื่อเทียบกับ PCBs มาตรฐาน

4. การขยายตัวทางความร้อนและการหดตัวของส่วนประกอบ PCB ลดลงโดยใช้ Aluminium PCB

5. PCBs ที่ทำจากอลูมิเนียมเป็นมิตรกับสิ่งแวดล้อมไม่เป็นพิษและรีไซเคิลได้ไม่สร้างผลกระทบที่เป็นอันตรายต่อโลกของเรา

6. ขั้นตอนการประกอบอลูมิเนียม PCB นั้นง่ายกว่า PCB มาตรฐาน
