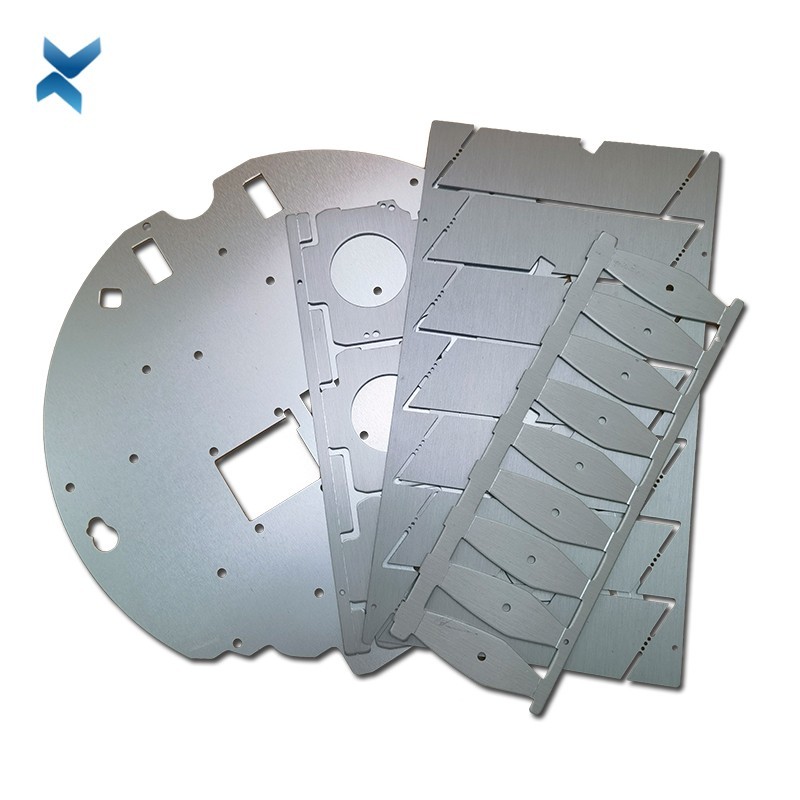

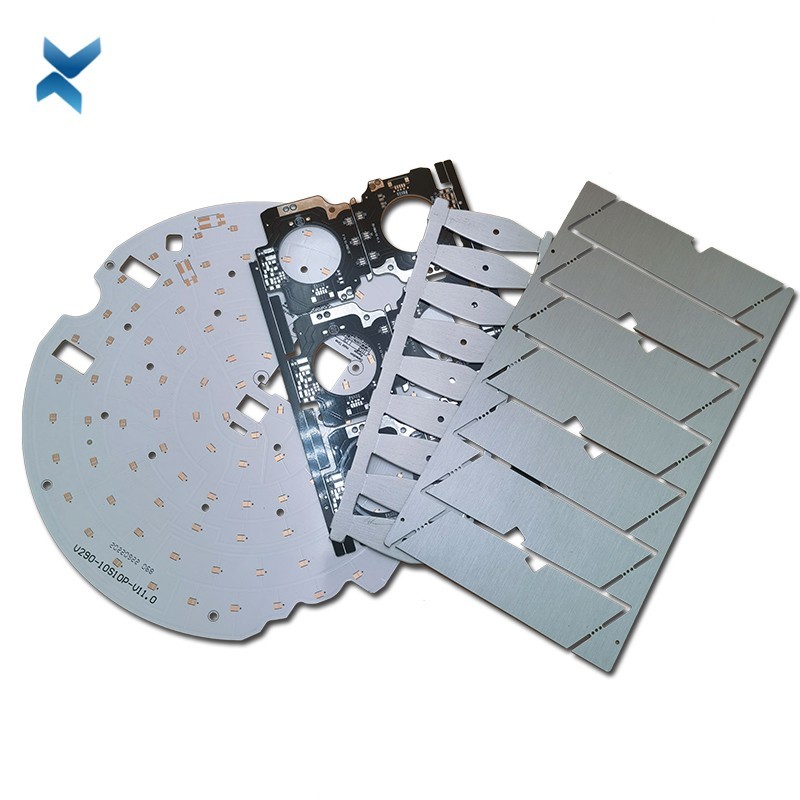

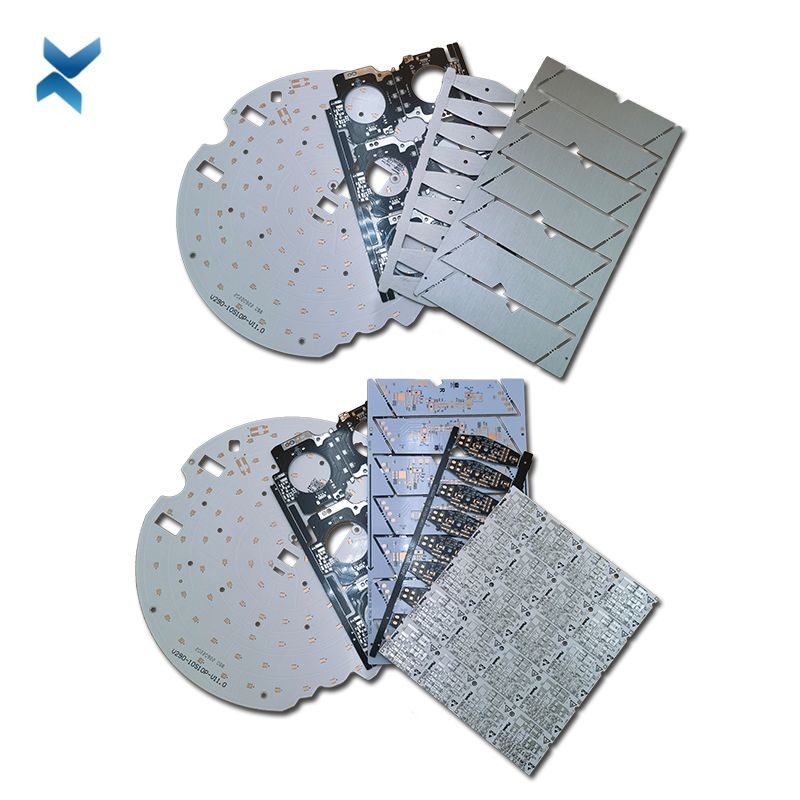

แผงวงจรพิมพ์อลูมิเนียมอิเล็กทรอนิกส์ LED พร้อมพื้นผิว ENEPIG

เซินเจิ้นการประมวลผลอลูมิเนียม PCB นำ enepig แผงวงจรผู้ผลิต PCB

อลูมิเนียม PCB คืออะไร?

บอร์ดอลูมิเนียมใช้ประโยชน์สูงสุดใน LED และอุปกรณ์อิเล็กทรอนิกส์แปลงกำลังแสงที่เข้มข้นซึ่งผลิตโดย LED จะสร้างความร้อนในระดับสูง ซึ่งอะลูมิเนียมจะดึงออกจากส่วนประกอบต่างๆPCB อะลูมิเนียมช่วยยืดอายุการใช้งานของอุปกรณ์ LED และให้ความเสถียรมากขึ้นคุณสามารถพบพื้นผิวอลูมิเนียมได้ในไฟถนน ไฟหยุด และไฟในครัวเรือนช่วยให้เครื่องแปลงไฟเปลี่ยนกระแสและควบคุมอุปกรณ์อิเล็กทรอนิกส์ผู้สร้างในอุตสาหกรรมอื่นๆ จำนวนมากยังพบการใช้งานแผงวงจรอลูมิเนียม แต่พวกเขาไม่ได้ใช้งานบ่อยนัก

ฐานนี้มีส่วนผสมของอะลูมิเนียมเป็นส่วนใหญ่

แกนโลหะสามารถประกอบด้วยโลหะทั้งหมดหรือมีส่วนผสมของไฟเบอร์กลาสและอลูมิเนียม

โดยทั่วไป PCB อลูมิเนียมจะเป็นด้านเดียว แต่สามารถเป็นสองด้านได้เช่นกัน

ข้อดีและข้อเสียของอลูมิเนียม PCB
บอร์ดอะลูมิเนียมเป็นหนึ่งในตัวเลือก PCB ที่นำความร้อนได้มากที่สุดพวกเขาเก็บความร้อนไว้ห่างจากส่วนประกอบที่สำคัญมากที่สุดเท่าที่จะเป็นไปได้เพื่อให้แน่ใจว่าวงจรเสียหายน้อยที่สุดด้วยความทนทานต่อความร้อนสูง จึงสามารถจัดการกับวงจรที่มีความหนาแน่นสูงขึ้นและระดับพลังงานที่มากขึ้นได้พื้นผิวที่สร้างจากโลหะผสมอะลูมิเนียมมีความทนทานทางกายภาพในระดับสูง ซึ่งช่วยลดความเสี่ยงของการแตกหักเมื่อเทียบกับโลหะชนิดอื่น อะลูมิเนียมมีผลกระทบต่อสิ่งแวดล้อมน้อยกว่าและมีต้นทุนที่สมเหตุสมผล
ในทางกลับกัน PCB อะลูมิเนียมมีแนวโน้มที่จะใช้เฉพาะเจาะจงมากกว่าบอร์ดมาตรฐานแม้ว่าจะมีราคาน้อยกว่าการเพิ่มตัวนำให้กับบอร์ดทองแดง แต่ก็มีราคาที่สูงกว่า PCB มาตรฐานที่ไม่มีส่วนประกอบเหล่านั้นการลงทุนในแกนอลูมิเนียมอาจไม่คุ้มค่าหากการใช้งานของคุณไม่มีอุณหภูมิสูงหากคุณวางแผนที่จะสร้างวงจรแบบยืดหยุ่น PCB แบบอะลูมิเนียมแบบยืดหยุ่นสามารถโค้งงอได้ในตำแหน่งเริ่มต้นเท่านั้นมันจะงอเพื่อให้พอดีกับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก แต่จะไม่ทนต่อความเครียดจากการสั่นสะเทือน

ประสิทธิภาพของ PCB อลูมิเนียม

1. การกระจายความร้อน

พื้นผิว PCB ทั่วไป เช่น FR4, CEM3 เป็นตัวนำความร้อนต่ำ

หากไม่สามารถกระจายความร้อนของอุปกรณ์อิเล็กทรอนิกส์ได้ทันเวลา จะส่งผลให้ชิ้นส่วนอิเล็กทรอนิกส์มีอุณหภูมิสูงล้มเหลว

พื้นผิวอลูมิเนียมสามารถแก้ปัญหาการกระจายความร้อนนี้ได้

2. การขยายตัวทางความร้อน

PCB พื้นผิวอลูมิเนียมสามารถแก้ปัญหาการกระจายความร้อนได้อย่างมีประสิทธิภาพ ดังนั้นจึงสามารถบรรเทาปัญหาการขยายตัวและหดตัวเนื่องจากความร้อนของส่วนประกอบบนแผงวงจรพิมพ์ด้วยสารต่างๆ ซึ่งช่วยเพิ่มความทนทานและความน่าเชื่อถือของเครื่องจักรและอุปกรณ์อิเล็กทรอนิกส์ทั้งหมด

โดยเฉพาะอย่างยิ่ง พื้นผิวอะลูมิเนียมสามารถแก้ปัญหาการขยายตัวและการหดตัวทางความร้อนของ SMT (เทคโนโลยีการยึดพื้นผิว) ได้

3. ความเสถียรของมิติ

แผงวงจรพิมพ์พื้นผิวอลูมิเนียมมีความเสถียรสูงกว่าวัสดุฉนวนของแผงวงจรพิมพ์

เมื่อได้รับความร้อนจาก 30 ° C ถึง 140 ~ 150 ° C การเปลี่ยนแปลงมิติของพื้นผิวอลูมิเนียมจะอยู่ที่ 2.5 ~ 3.0% เท่านั้น

4. ประสิทธิภาพอื่นๆ

แผงวงจรพิมพ์พื้นผิวอลูมิเนียมมีผลป้องกันและสามารถเลือกพื้นผิวเซรามิกที่เปราะบางได้

พื้นผิวอลูมิเนียมยังช่วยปรับปรุงการทนความร้อนและคุณสมบัติทางกายภาพและลดต้นทุนการผลิตและแรงงาน

PCB อลูมิเนียมคืออะไร?

PCB โดยทั่วไปประกอบด้วยสามชั้นชั้นทองแดงนำไฟฟ้าที่ด้านบน ชั้นอิเล็กทริกอยู่ระหว่าง และชั้นของสารตั้งต้นที่ด้านล่างPCB มาตรฐานมีชั้นพื้นผิวที่ทำจากไฟเบอร์กลาส เซรามิก โพลิเมอร์ หรือแกนที่ไม่ใช่โลหะอื่นๆPCBs จำนวนมากใช้ FR-4 เป็นสารตั้งต้น

PCB อลูมิเนียมใช้พื้นผิวอลูมิเนียมแทนมาตรฐาน FR-4 เป็นวัสดุพื้นผิว

วงจรทองแดงชั้น

ชั้นนี้จะส่งสัญญาณไปยังบอร์ด PCB ทั้งหมด

การเคลื่อนที่ของอนุภาคที่มีประจุทำให้เกิดความร้อน

ความร้อนนี้ถูกถ่ายโอนไปยังพื้นผิวอะลูมิเนียมซึ่งกระจายความมันได้อย่างมีประสิทธิภาพ

ชั้นฉนวน

ชั้นนี้เรียกอีกอย่างว่าชั้นอิเล็กทริก

ทำจากวัสดุที่นำไฟฟ้าได้ไม่ดี

ดูดซับความร้อนที่เกิดขึ้นในชั้นด้านบนและถ่ายโอนไปยังพื้นผิวอลูมิเนียมด้านล่าง

พื้นผิว

พื้นผิวทำหน้าที่เป็นรากฐานสำหรับ PCB

มันยึดส่วนประกอบด้านบนอย่างแน่นหนาโดยการเปลี่ยนลักษณะของวัสดุพิมพ์ ประสิทธิภาพของ PCB จะแตกต่างกันไป

ตัวอย่างเช่น พื้นผิวที่แข็งจะให้ความแข็งแรงและความทนทานแก่บอร์ด PCB

ในขณะที่วัสดุพิมพ์ที่ยืดหยุ่นจะเปิดตัวเลือกการออกแบบเพิ่มเติม

ซับสเตรตอะลูมิเนียมใช้ในงานอิเล็กทรอนิกส์กำลังที่ต้องการการกระจายความร้อนสูง

เนื่องจากมีคุณสมบัติการนำความร้อนที่ดี จึงช่วยป้องกันความร้อนจากชิ้นส่วนอิเล็กทรอนิกส์ที่สำคัญจึงรับประกันความเสียหายของวงจรน้อยที่สุด

ALUMINIUM PCBs ผลิตที่ YScircuit

YScircuit เป็นหนึ่งในผู้ผลิต PCB อลูมิเนียมที่ดีที่สุด

เพื่อเพิ่มประสิทธิภาพโดยรวมของผลิตภัณฑ์ พวกเขาเตรียมชั้นหุ้มระบายความร้อนให้กับ Aluminium PCB

กระจายความร้อนได้อย่างมีประสิทธิภาพสำหรับการใช้งานที่มีกำลังสูงและความทนทานสูง Aluminium Backed PCB เป็นตัวเลือกที่สมบูรณ์แบบสำหรับผู้ผลิตโครงการ

พิจารณาพารามิเตอร์ต่างๆ เช่น ค่าสัมประสิทธิ์การขยายตัวทางความร้อน การนำความร้อน ความแข็งแรง ความแข็ง น้ำหนัก และต้นทุนแผ่นอลูมิเนียมเป็นตัวเลือกที่เหมาะสำหรับโครงการของคุณคุณสามารถปรับเปลี่ยนพื้นผิว PCB ของคุณได้PCBWay นำเสนอแผ่นอลูมิเนียมต่างๆ เช่น 6061, 5052, 1060 และอื่นๆ อีกมากมาย

ข้อดีของ PCB อลูมิเนียม

1. ความสามารถในการระบายความร้อนของ PCB อลูมิเนียมนั้นดีกว่า PCB มาตรฐาน

2. PCB อลูมิเนียมให้ความแข็งแรงและความทนทานมากขึ้นเมื่อเทียบกับ PCBs ที่ทำจากเซรามิกและไฟเบอร์กลาส

3. ดูเหมือนเป็นเรื่องน่าขัน แต่ PCB ที่ทำจากอลูมิเนียมนั้นเบากว่าเมื่อเทียบกับ PCBs มาตรฐาน

4. การขยายตัวทางความร้อนและการหดตัวของส่วนประกอบ PCB ลดลงโดยใช้ Aluminium PCB

5. PCBs ที่ทำจากอลูมิเนียมเป็นมิตรกับสิ่งแวดล้อมไม่เป็นพิษและรีไซเคิลได้ไม่สร้างผลกระทบที่เป็นอันตรายต่อโลกของเรา

6. ขั้นตอนการประกอบอลูมิเนียม PCB นั้นง่ายกว่า PCB มาตรฐาน

แอปพลิเคชัน

1. ใช้ในอุปกรณ์จ่ายไฟ เช่น สวิตชิ่งเรกูเลเตอร์, ตัวแปลง DC/AC, เรกูเลเตอร์ SW

2. ในโมดูลพลังงาน จะใช้ในอินเวอร์เตอร์ โซลิดสเตตรีเลย์ และบริดจ์เรียงกระแส

3. ในรถยนต์ ใช้ในตัวควบคุมอิเล็กทรอนิกส์ การจุดระเบิด ตัวควบคุมแหล่งจ่ายไฟ ฯลฯ

4. พวกเขาเป็นตัวเลือกที่สมบูรณ์แบบสำหรับเครื่องขยายเสียงเครื่องขยายเสียงแบบบาลานซ์, เครื่องขยายเสียง, เครื่องขยายเสียง, เครื่องขยายเสียงสำหรับการปฏิบัติงาน, เครื่องขยายเสียงความถี่สูง

5. ใช้ในวงจรส่งและกรอง

6. ใช้ทำบอร์ดซีพียูและแหล่งจ่ายไฟของเครื่องคอมพิวเตอร์

7. มอเตอร์ไฟฟ้าต้องการกระแสไฟฟ้าสูงในการทำงานในอุตสาหกรรม วงจรขับมอเตอร์ใช้อะลูมิเนียม PCB

8. สิ่งเหล่านี้เป็นตัวเลือกยอดนิยมสำหรับการใช้งาน LED เนื่องจากความสามารถในการประหยัดพลังงาน
