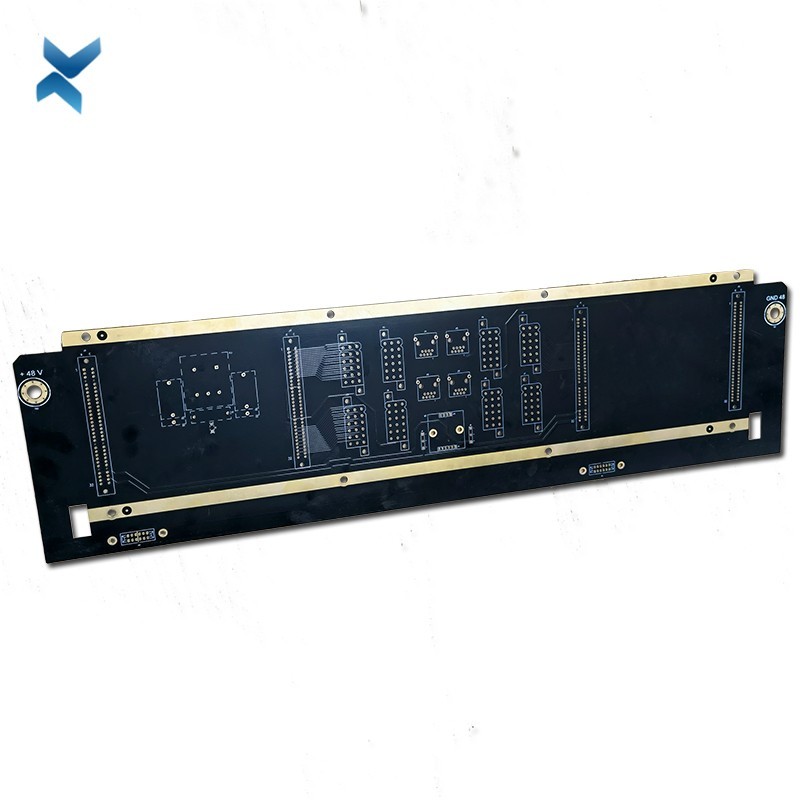

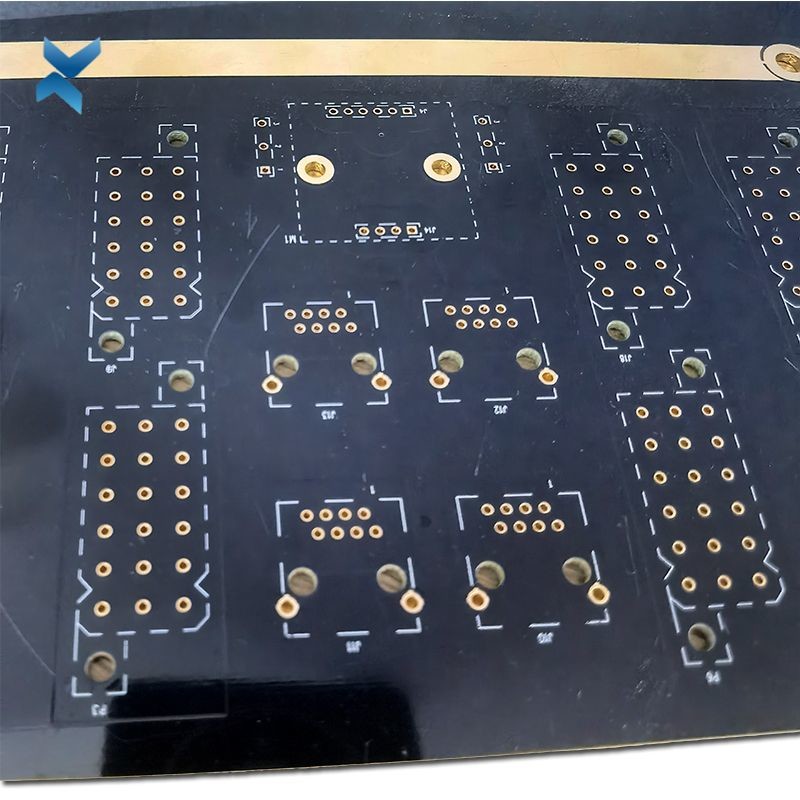

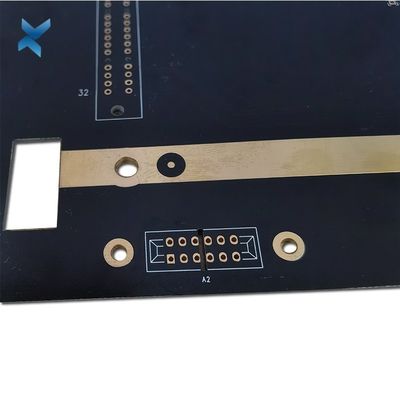

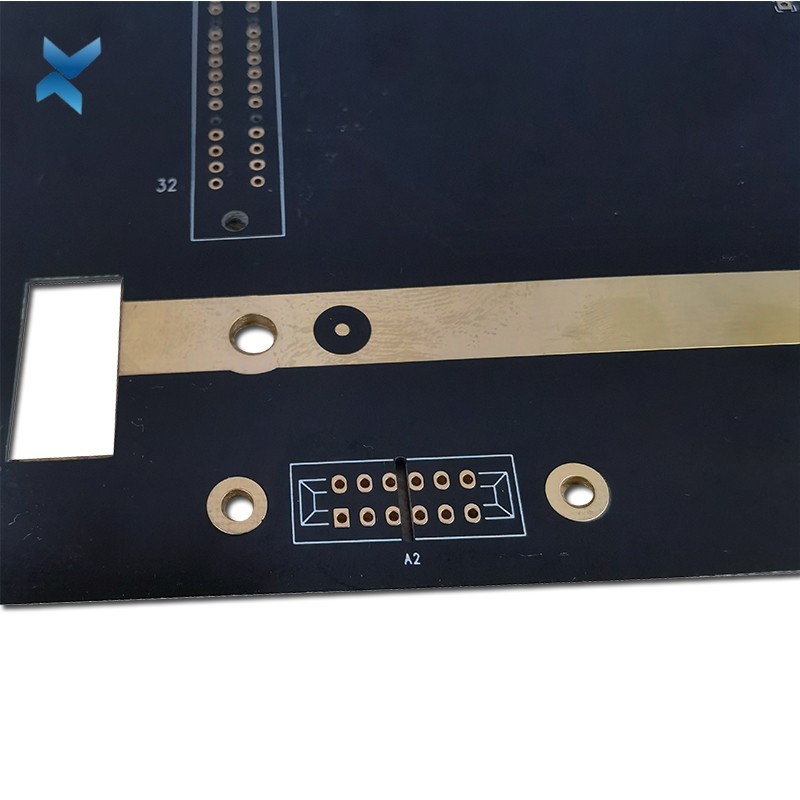

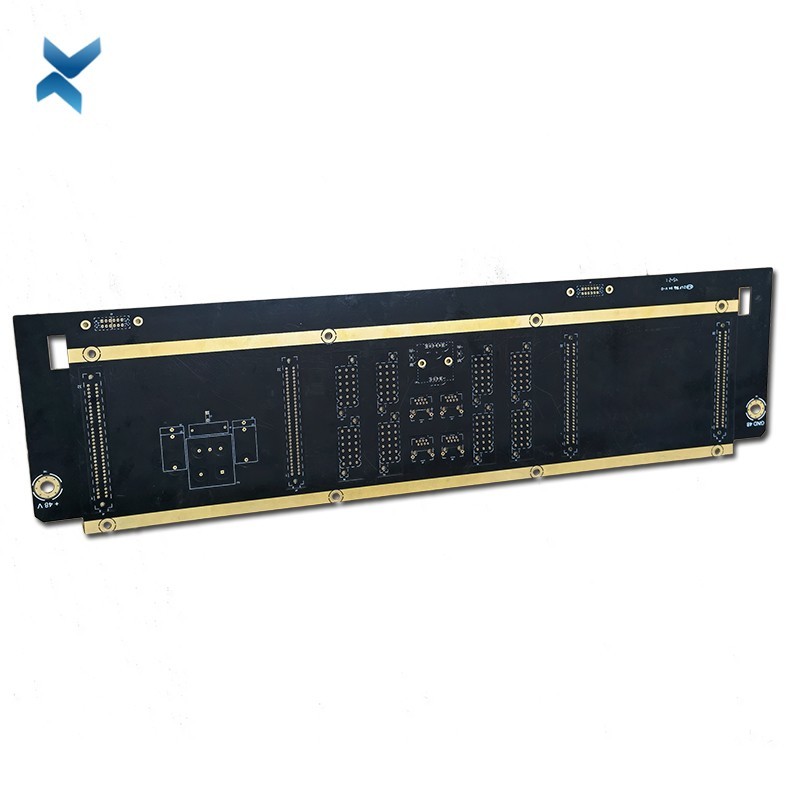

แอสเซมบลี PCB หมุนเร็วอุตสาหกรรม 10 ชั้นสำหรับระบบรถไฟ E Car

  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
สถานที่กำเนิด เซินเจิ้น
ชื่อแบรนด์ YScircuit
ได้รับการรับรอง ISO9001,UL,REACH, RoHS
หมายเลขรุ่น ยส-LS-0002
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา 0.04-5$/piece
รายละเอียดการบรรจุ โฟมผ้าฝ้าย + กล่อง + สายรัด
เวลาการส่งมอบ 2-8 วัน
เงื่อนไขการชำระเงิน T / T, PayPal, อาลีบาบาจ่าย
สามารถในการผลิต 251,000 ตร.ม./ปี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

วอทส์แอพ:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
วัสดุ FR4 ขนาด 68*18ซม
กระบวนการ แช่ทอง/เศษไม้ การตกแต่งพื้นผิว HASL/HASL-LF/ENIG/OSP
ชั้น 10 ชั้น ความหนา 2.4มม
แอปพลิเคชัน ระบบรถไฟ ชื่อ PCB ระบบราง
แสงสูง

แอสเซมบลี PCB เทิร์นด่วนอุตสาหกรรม

,

แอสเซมบลี PCB เทิร์นเร็ว 10 ชั้น
ฝากข้อความ
รายละเอียดสินค้า

YScircuit PCB 10 Layers แผงวงจรพิมพ์จัดส่งด่วนสำหรับ E-Car



สิ่งที่ต้องมองหาในการผลิต PCB แบบเทิร์นด่วน

เมื่อคุณอยู่ในตลาดสำหรับการผลิต PCB แบบเทิร์นด่วน เวลาเป็นสิ่งสำคัญ

อย่างไรก็ตาม ความเร็วไม่ใช่ทุกสิ่ง – คุณภาพมีความสำคัญพอๆ กันในแต่ละขั้นตอนของกระบวนการผลิต ตั้งแต่การสร้างต้นแบบไปจนถึงการผลิตจำนวนมาก



ที่ YScircuit เราให้ความเร็วโดยไม่สูญเสียคุณภาพ

โรงงานผลิตในประเทศและนอกชายฝั่งของเราและความสามารถในการผลิตที่ทันสมัยทำให้คุณมีคุณภาพด้านการบินและอวกาศในราคามาตรฐาน

ตั้งแต่การสร้างต้นแบบอย่างง่ายไปจนถึงขั้นตอนการผลิตที่สมบูรณ์ เราทำงานให้เสร็จตามไทม์ไลน์ของคุณด้วยการรับประกันตรงเวลา 100%



YScircuit Bare Boards โดยปกติเวลาในการจัดส่ง
ชั้น/ตร.ม S＜1㎡ S＜3㎡ S＜6㎡ S＜10㎡ S＜13㎡ S＜16㎡ S＜20㎡ S＜30㎡ S＜40㎡ S＜50㎡ S＜65㎡ S＜85㎡ S＜100㎡
1 ลิตร 4wds 6wds 7wds 7wds 9wds 9wds 10wds 10wds 10wds 12wds 14wds 15wds 16wds
2 ลิตร 4wds 6wds 9wds 9wds 11wds 12wds 13wds 13wds 15wds 15wds 15wds 15wds 18wds
4 ลิตร 6wds 8wds 12wds 12wds 14wds 14wds 14wds 14wds 15wds 20wds 25wds 25wds 28wds
6 ลิตร 7wds 9wds 13wds 13wds 17wds 18wds 20wds 22wds 24wds 25wds 26wds 28wds 30wds
8 ลิตร 9wds 12wds 15wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
10 ลิตร 10wds 13wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
12L 10wds 15wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
14 ลิตร 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
16L 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds



YScircuit PCB Fabrication เวลาจัดส่งที่รวดเร็วที่สุด
  0-0.5m2 0.5-1m2 1-3 ตร.ม 3-5m2 5-10m2
1-2L 24 ชม 24 ชม 3wd 4wds 5wds
4 ลิตร 24 ชม 48H 4wds 5wds 6wds
6 ลิตร 48H 48H 4wds 6wds 6wds
8 ลิตร 48H 36H 5wds 6wds 8wds



แอสเซมบลี PCB หมุนเร็วอุตสาหกรรม 10 ชั้นสำหรับระบบรถไฟ E Car 0

ความสามารถของ YScircuit PCB
ดัชนีทางเทคนิค ชุดมวลชน ชุดเล็ก ตัวอย่าง
วัสดุฐาน FR4 Tg ปกติ Shengyi S1141, KB6160 (ไม่เหมาะสำหรับกระบวนการไร้สารตะกั่ว)
ต.กลาง สำหรับ HDI หลายชั้น: SY S1000H,ITEQIT158.TU-662
Tg สูง สำหรับทองแดงหนา ชั้นสูง: SY S1000-2;ITEQIT180A;ISOLA:FR408R;370HR;TU-752;
ปราศจากฮาโลเจน Tg กลาง:SYS1150G.H160HF;Tg สูง: SYS1165
ซีทีไอสูง CTl≥600 SY S1600
ความถี่สูง Rogers,Arion,Taconic,SY SCGA-500.S7136
ความเร็วสูง SYS7439,TU-862HF.TU-872SLK;ISOLA:l-Speed.1-Tera@MT40;
เฟล็กซ์ มาทีเรีย ฐาน ปราศจากกาว: Dupont AK XingyangW-type, Panosonic RF-775;
คัฟเวอร์เลย์ SY SF305C.Xingyang O-ประเภท
พีพีพิเศษ ไม่มีการไหล PP:VT-447LF.Taiguang 370BL Arion 49N
แผ่นกาวเคลือบเซรามิกRogers4450F
แผ่นกาว PTFE Arion6700.Taconic FR-27/FR-28
การเคลือบสองด้าน PExingyang N-1010TF-mb
ฐานโลหะ Berguist Al-base, Chaosun Al-base,copperbase
พิเศษ ความแข็งแกร่งทนความร้อนสูง Pl: TenghuiVT-901.Arion85N.SY S260(Tg250)
วัสดุนำความร้อนสูง: 92ML
วัสดุเซรามิกบริสุทธิ์: อะลูมิเนียมเซรามิก เซรามิกอะลูมิเนียมไนไตรด์
วัสดุ BT: ไต้หวัน Nanya NGP-200WT
ชั้น FR4 20 36 48
Rigid8Flex/(ยืดหยุ่น) 16(6) 16(6) 24(6)
การเคลือบแบบผสมความถี่สูง 12 12 20
ไฟเบอร์ 100% 6 6 10
เอชดีไอ 4 ขั้นตอน 4 ขั้นตอน 4 ขั้นตอน
ดัชนีทางเทคนิค ชุดมวลชน ชุดเล็ก ตัวอย่าง
ขนาดการจัดส่ง สูงสุด (มม.) 1200*560 1200*560 1200*560
(มม.) ขั้นต่ำ (มม.) 20*20 10"10 5*10
ความหนาของกระดานเสร็จสิ้น สูงสุด (มม.) 10
ขั้นต่ำ (มม.) 0.3
ความกว้าง/ช่องว่าง ภายใน (ล้าน) 0.5OZ เบสคูเปอร์: 3/3 1.0OZ เบสทองแดง: 4/42.0OZ เบสคูเปอร์: 516
3.0OZ เบสคูเปอร์: 7/9 4.0OZ เบสทองแดง: 8/12 5.0OZ เบสทองแดง: 10/15
6.0OZ เบสโคเปอร์: 12/18 10OZ เบสทองแดง: 18/24 12OZ เบสทองแดง: 20/28
ด้านนอก (ล้าน) ทองแดงพื้นฐาน 1/3OZ: 3/3 0.5OZ ทองแดงพื้นฐาน: 4/4 1.0OZ ทองแดงพื้นฐาน: 5/5
2.0OZ เบสคูเปอร์: 6/8 3.0OZ เบสทองแดง: 7/10 4.0OZ เบสทองแดง: 8/13
5.0OZ เบสคูเปอร์: 10/16 6.0OZ เบสทองแดง: 12/18 10OZ เบสทองแดง:18/24
ทองแดงฐาน 12OZ: ทองแดงฐาน 20/28150Z: 24/32
ความกว้างของเส้น
ความอดทน		 >5.0 ล้านบาท ±20% ±20% ±1.0มิล
≤5.0 ลบ ±1.0มิล ±1.0มิล ±1.0มิล
การขุดเจาะ เลเซอร์ขั้นต่ำ (มม.) 0.1 0.1 0.1
ซีเอ็นซีขั้นต่ำ (มม.) 0.2 0.15 น 0.15 น
ดอกสว่าน CNC สูงสุด (มม.) 6.5 6.5 6.5
รูครึ่งต่ำสุด(มิลลิเมตร) 0.5 0.4 0.4
รู PTH(มิลลิเมตร) ปกติ ±0.1 ±0.075 ±0.075
กดหลุม ±0.05 ±0.05 ±0.05
มุมรู (ทรงกรวย) ความกว้างของเส้นผ่านศูนย์กลางด้านบน≤6.5มม.:800,900,1000,1100:ความกว้างของเส้นผ่านศูนย์กลางด้านบน≤65มม.:900;
Frecision ของการเจาะควบคุมความลึก (มม.) ±0.10 ±0.075 ±0.05
จำนวนรู CNC ตาบอดของหนึ่งด้าน ≤2 ≤3 ≤4
ระยะห่างขั้นต่ำผ่านรู (เครือข่ายต่างๆ, ทหาร, การแพทย์, รถยนต์) มม 0.5 0.45 0.4
ขั้นต่ำผ่านระยะห่าง (เครือข่ายที่แตกต่างกัน, การควบคุมอุตสาหกรรมทั่วไปและอิเล็กทรอนิกส์สำหรับผู้บริโภค) มม 0.4 0.35 0.3





กระบวนการผลิตแผงวงจรพิมพ์ YScircuit

流程图





PCB สแต็คอัพ

How to makes a good PCB Stack-Up? - News-Blog - Headpcb--Professional PCB Service Provider

แอสเซมบลี PCB หมุนเร็วอุตสาหกรรม 10 ชั้นสำหรับระบบรถไฟ E Car 3

แอสเซมบลี PCB หมุนเร็วอุตสาหกรรม 10 ชั้นสำหรับระบบรถไฟ E Car 4

แอสเซมบลี PCB หมุนเร็วอุตสาหกรรม 10 ชั้นสำหรับระบบรถไฟ E Car 5

แอสเซมบลี PCB หมุนเร็วอุตสาหกรรม 10 ชั้นสำหรับระบบรถไฟ E Car 6

แอสเซมบลี PCB หมุนเร็วอุตสาหกรรม 10 ชั้นสำหรับระบบรถไฟ E Car 7



อย



1. คุณต้องการ PCB ชนิดใด?
เรากรุณาจัดหาผลิตภัณฑ์ PCB ต่างๆให้กับคุณรวมถึง PCB ปกติ (1-20Layer), Heavy Cooper Board, Hard Gold
บอร์ด, FPC, Flex-Rigid Board, HDI และ Metal PCB เป็นต้น สำหรับตัวอย่าง สำหรับปริมาณน้อยและสำหรับการผลิตจำนวนมาก



2. คุณมีปริมาณการสั่งซื้อขั้นต่ำหรือไม่?
ใช่ เรากำหนดให้คำสั่งซื้อระหว่างประเทศทั้งหมดต้องมีขั้นต่ำอย่างต่อเนื่อง

หากคุณต้องการขายต่อแต่ในปริมาณที่น้อยกว่า เราขอแนะนำให้คุณตรวจสอบเว็บไซต์ของเรา



3. เวลานำเฉลี่ยคืออะไร?
สำหรับตัวอย่าง เวลานำประมาณ 4 วัน

สำหรับการผลิตจำนวนมาก เวลานำคือ 8-12 วันหลังจากได้รับเงินมัดจำ

เวลานำจะมีผลเมื่อ (1) เราได้รับเงินมัดจำของคุณ และ (2) เราได้รับการอนุมัติขั้นสุดท้ายสำหรับผลิตภัณฑ์ของคุณ

หากระยะเวลารอคอยสินค้าของเราไม่ตรงกับกำหนดเวลาของคุณ โปรดอ่านข้อกำหนดของคุณพร้อมกับการขายของคุณ

เราจะพยายามตอบสนองความต้องการของคุณในทุกกรณีในกรณีส่วนใหญ่เราสามารถทำได้



4. คุณสามารถทำ PCB ให้เสร็จในเวลาอันสั้น เช่น 2-3 วันได้หรือไม่?
เราสามารถเร่งความเร็วในการผลิต PCB และทำให้งานเสร็จภายใน 2-3 วันทำการแต่จะมีค่าธรรมเนียมเร่งด่วน


5. คุณสามารถจัดหาเอกสารที่เกี่ยวข้องได้หรือไม่?
ได้ เราสามารถจัดเตรียมเอกสารส่วนใหญ่รวมถึงใบรับรองการวิเคราะห์/ความสอดคล้องประกันภัย;แหล่งกำเนิดและเอกสารการส่งออกอื่น ๆ ที่จำเป็น
