Подробная информация о продукции

Created with Pixso. Дом Created with Pixso. продукты Created with Pixso.
Производство PCB
Created with Pixso.

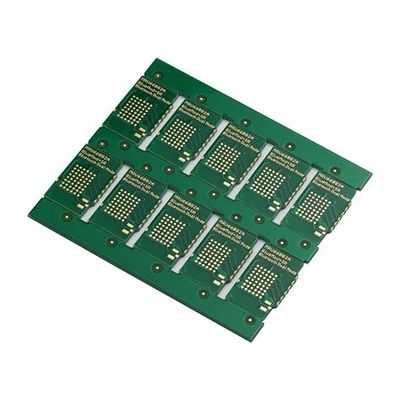

Прототип Быстрое Изготовление Печатных Плат (PCB) и Сборка, Настраиваемый

Прототип Быстрое Изготовление Печатных Плат (PCB) и Сборка, Настраиваемый

MOQ: 1
цена: Send us Gerber file for free quotation
Условия оплаты: T/T
Способность к поставкам: 200,000+ м2 ПХБ в месяц
Подробная информация
Склады:
1-64L
материалы:
FR4/Алюминий/ТГ/Rogers/CEM-1
Толщина доски:
0.1 мм - 3,5 мм
Толщина меди:
1oz-3oz
Размер ПКБ:
50*50мм-686*508мм
Минимальная ширина линии:
0.1mm (внезапное) золота/0.15mm (HASL)
Surface Finishing:
Золото погружения
Приложение:
Умные носимые устройства
Сертификат:
UL,IATF16949,ISO&Reach
Поставка способности:
200,000+ м2 ПХБ в месяц
Выделить:

Прототип быстрое изготовление печатных плат

,

Быстрое изготовление печатных плат

,

Прототип быстрая сборка печатных плат

Характер продукции



Дизайн и изготовление PCB-прототипов


DQS Electronic предлагает услуги по быстрому прототипированию печатных плат для быстрых печатных плат по высокому качеству и низкой стоимости.и у нас есть внутренний отдел контроля качества, чтобы убедиться, что все работы соответствуют каждому регламенту, изображенному высокими стандартами.





*Что такое прототип PCB?



Прототип печатного микросхем - это ранний функциональный образец печатной платы (ПКБ), предназначенный для тестирования и проверки конструкции схемы перед массовым производством.Это позволяет инженерам проверять электрические характеристики, механическая пригодность и изготовляемость при выявлении потенциальных проблем на ранних этапах цикла разработки.



Прототип Быстрое Изготовление Печатных Плат (PCB) и Сборка, Настраиваемый 0 Прототип Быстрое Изготовление Печатных Плат (PCB) и Сборка, Настраиваемый 1 Прототип Быстрое Изготовление Печатных Плат (PCB) и Сборка, Настраиваемый 2





*Основные цели прототипирования ПКБ

      1. - Что?Проверка конструкции - Что?

        • Проверьте, работает ли схема по назначению (целостность сигнала, подача энергии и т.д.).
        • Проверка размещения компонента и эффективности маршрутизации.
      2. - Что?Функциональное тестирование - Что?

        • Проверка совместимости с другими частями системы (например, датчики, разъемы).
        • Выявляйте короткие цепи, открытые следы или проблемы с перегревом.
      3. - Что?Оценка производительности (DFM) - Что?

        • Обеспечить надежное производство конструкции в масштабе (например, сварная способность, выравнивание слоев).
      4. - Что?Оптимизация затрат и времени - Что?

        • Исправьте ошибки на ранней стадии, чтобы избежать дорогостоящей переработки в массовом производстве.



* Характеристики прототипа ПКБ

      • Небольшая партия: обычно от нескольких до десятков штук производится для испытаний и проверки, а не для массового производства.

      • Быстрая доставка: короткий производственный цикл (от нескольких дней до нескольких недель) для удовлетворения потребностей в НИОКР.

      • Гибкий процесс: не строго в соответствии со стандартами серийного производства, приоритет отдается обеспечению осуществимости испытаний.

      • Высокая стоимость: из-за небольших партий и быстрого производства цена на единицу выше, чем для массового производства ПКБ.

      • Проверка дизайна: используется для тестирования функций, обнаружения проблем дизайна и поддержки оптимизации и улучшения.



* Как заказать прототипы PCB? - Что?

  • Услуги под ключ: такие компании, как DQS Electronic, предлагают недорогие, быстрые прототипы за 24-72 часа.
  • Внутреннее прототипирование: для быстрых итераций используйте настольные печатные станки или лазерную гравировку (ограничивается простыми конструкциями).



*Технические параметры



Положение

Спецификация

Склады

1 ~64

Толщина доски

0.1 мм-10мм

Материал

FR-4, CEM-1/CEM-3, PI, высокий Tg, Rogers, PTEF, алюминиевая/кумуляторная основа,из керамики, и т.д.

Максимальный размер панели

800 мм × 1200 мм

Минимальный размер отверстия

0.075мм

Минимальная ширина линии/пространство

Стандартный:3 миллиметра (0,075 мм)  Заранее: 2 миллиона

Толерантность к схемам правления

士0.10 мм

Толщина изоляционного слоя

0.075 мм - 5.00 мм

Толщина медной поверхности

18um-350um

Сверление отверстия (механическое)

17um-175um

Окончательное отверстие (механическое)

17um-175um

Толерантность диаметра (механическая)

0.05 мм

Регистрация (механическая)

0.075 мм

Соотношение сторон

17:01

Тип паяльной маски

ЛПИ

SMT Min. Ширина паяльной маски

0.075 мм

Минимальная пропускная способность маски для сварки

0.05 мм

Диаметр отверстия розетки

0.25 мм - 0.60 мм







*Единое решение для ПХБ



Прототип Быстрое Изготовление Печатных Плат (PCB) и Сборка, Настраиваемый 3 Прототип Быстрое Изготовление Печатных Плат (PCB) и Сборка, Настраиваемый 4 Прототип Быстрое Изготовление Печатных Плат (PCB) и Сборка, Настраиваемый 5 Прототип Быстрое Изготовление Печатных Плат (PCB) и Сборка, Настраиваемый 6
Прототип ПКБ ПХБ из фелкса Жёстко-гибкий ПКБ Керамические ПХБ
Прототип Быстрое Изготовление Печатных Плат (PCB) и Сборка, Настраиваемый 7 Прототип Быстрое Изготовление Печатных Плат (PCB) и Сборка, Настраиваемый 8 Прототип Быстрое Изготовление Печатных Плат (PCB) и Сборка, Настраиваемый 9 Прототип Быстрое Изготовление Печатных Плат (PCB) и Сборка, Настраиваемый 10
PCB из тяжелой меди ПХДИ ПХБ Высокочастотные ПКБ ПХБ с высоким ТГ





*Преимущества команды DQS
  1. В срокDСрок действия:
    • Собственные заводы по производству ПКБА площадью 15 000 м2
    • 13 полностью автоматических линий SMT
    • 4 сборочные линии DIP



     2.Q.Качество гарантировано:

    • Стандарты IATF, ISO, IPC, UL
    • Онлайн SPI, AOI, рентгеновская инспекция
    • Квалифицированность продукции достигает 99,9%



3Премиум.SСлужба:

    • 24 часа ответить на ваш запрос;
    • Идеальная система послепродажного обслуживания;
    • От прототипа к серийному производству
