Подробная информация о продукции

Created with Pixso. Дом Created with Pixso. продукты Created with Pixso.
Производство PCB
Created with Pixso.

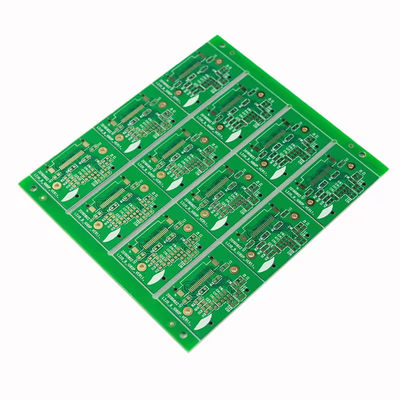

Двусторонняя быстрая сборка прототипа печатной платы FR4, производство 0,8 мм

Двусторонняя быстрая сборка прототипа печатной платы FR4, производство 0,8 мм

MOQ: 1
цена: Send us Gerber file for free quotation
Условия оплаты: T/T
Способность к поставкам: 200,000+ м2 ПХБ в месяц
Подробная информация
Склад:
2 слоя
Базовый материал:
FR-4
Толщина доски:
0,8 mm
Толщина меди:
1оЗ
Размер ПКБ:
50*50мм-686*508мм
Цвет:
зеленый
Обработка поверхности:
ENIG
Приложение:
потребительская электронная
Сертификат:
UL,IATF16949,ISO&Reach
Пакет:
пылесос
Поставка способности:
200,000+ м2 ПХБ в месяц
Выделить:

Сборка прототипа печатной платы FR4

,

Сборка прототипа печатной платы 0

,

8 мм

Характер продукции



Двусторонний прототип печатной платы FR4


DQS Electronic предлагает услуги быстрого прототипирования печатных плат для быстрого изготовления печатных плат высокого качества и по низкой цене. Мы полностью соответствуем системам менеджмента качества ISO9001:2008, и у нас есть собственный отдел контроля качества, который проверяет соответствие всей работы каждому нормативу, установленному высокими стандартами.





*  Что такое прототип печатной платы?



Прототип печатной платы — это функциональный образец печатной платы (PCB) на ранней стадии, предназначенный для тестирования и проверки конструкции схемы перед массовым производством. Он позволяет инженерам проверять электрические характеристики, механическую пригодность и технологичность, выявляя потенциальные проблемы на ранних этапах цикла разработки.



Двусторонняя быстрая сборка прототипа печатной платы FR4, производство 0,8 мм 0 Двусторонняя быстрая сборка прототипа печатной платы FR4, производство 0,8 мм 1 Двусторонняя быстрая сборка прототипа печатной платы FR4, производство 0,8 мм 2





*  Основные цели прототипирования печатных плат

      1. ​Проверка конструкции​

        • Проверьте, работает ли схема так, как задумано (целостность сигнала, подача питания и т. д.).
        • Протестируйте размещение компонентов и эффективность маршрутизации.
      2. ​Функциональное тестирование​

        • Проверьте совместимость с другими частями системы (например, датчиками, разъемами).
        • Обнаружение коротких замыканий, обрывов трасс или проблем с перегревом.
      3. ​Оценка технологичности (DFM)​

        • Убедитесь, что конструкция может быть надежно произведена в масштабе (например, паяемость, выравнивание слоев).
      4. ​Оптимизация затрат и времени​

        • Исправляйте ошибки на ранней стадии, чтобы избежать дорогостоящей доработки в массовом производстве.



* Как заказать прототипы печатных плат?​

  • ​​Услуги под ключ​​: Такие компании, как ​​DQS Electronic, предлагают недорогие прототипы с быстрым выполнением за 24–72 часа.
  • ​​Внутреннее прототипирование​​: Для быстрых итераций используйте настольные фрезерные станки для печатных плат или лазерное травление (ограничено простыми конструкциями).





* Технические параметры



Элемент

Спецификация

Слои

1~64

Толщина платы

0,1 мм-10 мм

Материал

FR-4, CEM-1/CEM-3, PI, High Tg, Rogers, PTEF, Alu/Cu Base,Керамика, и т. д.

Максимальный размер панели

800 мм × 1200 мм

Минимальный размер отверстия

0,075мм

Минимальная ширина/зазор линии

Стандарт: 3mil (0,075 мм)  Улучшенный: 2mil

Допуск по контуру платы

士0,10 мм

Толщина изоляционного слоя

0,075 мм - 5,00 мм

Толщина медного слоя

18 мкм - 350 мкм

Сверление отверстий (механическое)

17 мкм - 175 мкм

Финишное отверстие (механическое)

17 мкм - 175 мкм

Допуск по диаметру (механический)

0,05 мм

Регистрация (механическая)

0,075 мм

Соотношение сторон

17:01

Тип паяльной маски

LPI

Минимальная ширина паяльной маски SMT

0,075 мм

Минимальный зазор паяльной маски

0,05 мм

Диаметр заглушки

0,25 мм - 0,60 мм







* Комплексное решение для печатных плат



Двусторонняя быстрая сборка прототипа печатной платы FR4, производство 0,8 мм 3 Двусторонняя быстрая сборка прототипа печатной платы FR4, производство 0,8 мм 4 Двусторонняя быстрая сборка прототипа печатной платы FR4, производство 0,8 мм 5 Двусторонняя быстрая сборка прототипа печатной платы FR4, производство 0,8 мм 6
Прототип печатной платы Гибкая печатная плата  Жестко-гибкая печатная плата Керамическая печатная плата
Двусторонняя быстрая сборка прототипа печатной платы FR4, производство 0,8 мм 7 Двусторонняя быстрая сборка прототипа печатной платы FR4, производство 0,8 мм 8 Двусторонняя быстрая сборка прототипа печатной платы FR4, производство 0,8 мм 9 Двусторонняя быстрая сборка прототипа печатной платы FR4, производство 0,8 мм 10
Печатная плата с толстой медью HDI печатная плата Высокочастотная печатная плата  Высокотемпературная печатная плата





* Преимущества команды DQS
  1. Своевременная Доставка:
    • Собственные заводы PCBA 15 000 ㎡
    • 13 полностью автоматических линий SMT
    • 4 линии сборки DIP



     2. Качество гарантировано:

    • Стандарты IATF, ISO, IPC, UL
    • Онлайн-инспекция SPI, AOI, X-Ray
    • Квалифицированный уровень продукции достигает 99,9%



     3. Премиум Сервис:

    • Ответ на ваш запрос в течение 24 часов;
    • Идеальная система послепродажного обслуживания;
    • От прототипа до массового производства
