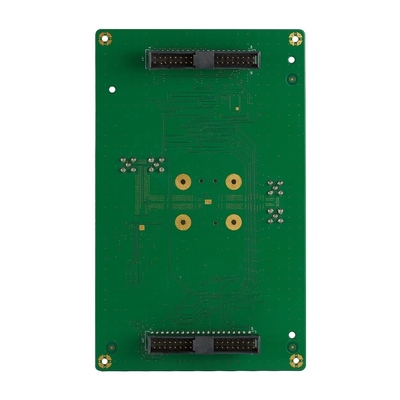

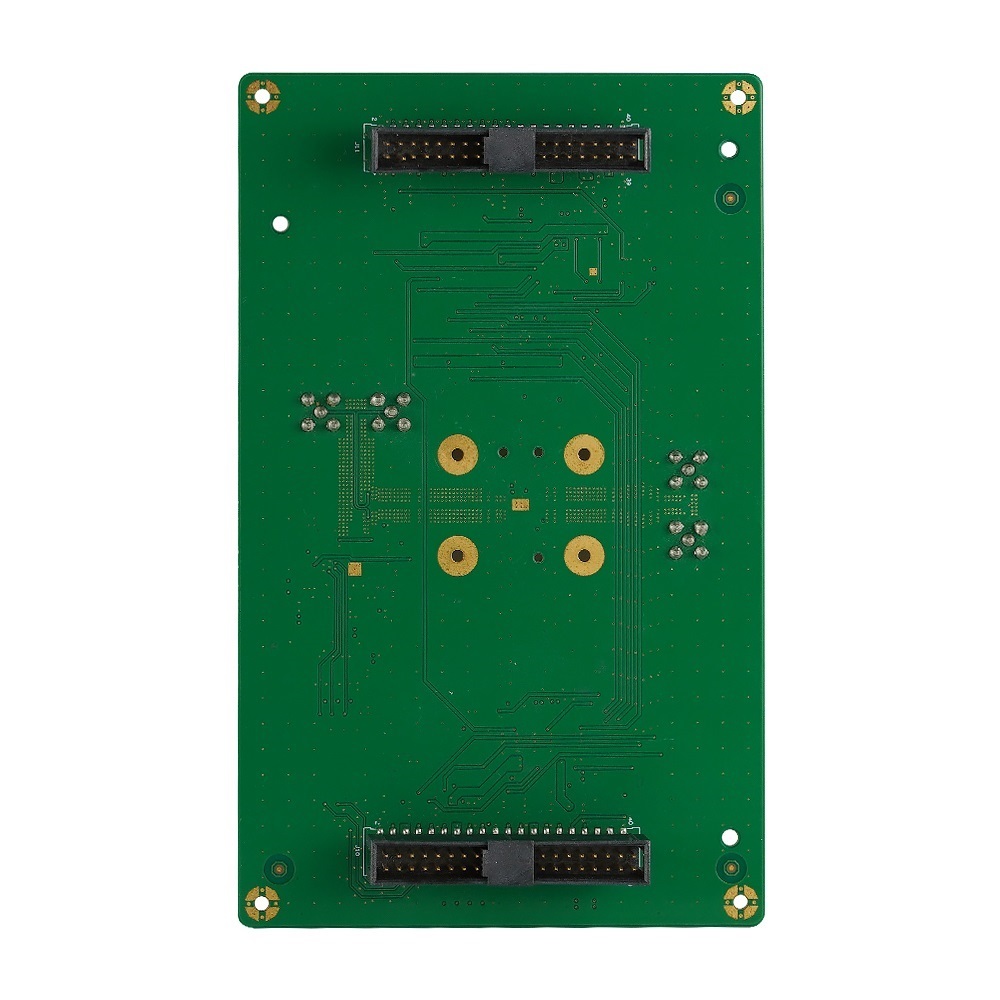

FR4 표면 실장 SMD PCB SMT 조립 회로 기판 2.5mm 침지 금

원래 장소 중국
인증 ISO, UL, IPC, Reach
최소 주문 수량 1
가격 Contact us
배달 시간 5-30 일
지불 조건 T/T

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
제품 상세 정보
레이어 12 층 소재 FR4
판 두께 2.5mm 표면 마감 침지 금
핀 공간 0.25 밀리미터 적용 산업 제어
강조하다

Fr4 PCB SMT 집회

,

2.5mm PCB SMT 조립

,

2.5mm SMT 회로 기판

메시지를 남겨주세요
제품 설명



의료용 마더보드 및 SMT SMD PCB 조립





13개의 완전 자동 SMT 라인 SMT 조립이란?



SMT 조립(표면 실장 기술 조립)은 인쇄 회로 기판(PCB) 표면에 전자 부품을 직접 장착하는 현대적인 방법입니다. 효율성, 정밀성, 소형화 및 고밀도 설계를 지원하는 능력으로 인해 대부분의 응용 분야에서 기존의 스루홀 기술(THT)을 대체하며 오늘날 가장 널리 사용되는 PCB 조립 기술입니다.





13개의 완전 자동 SMT 라인 SMD란?



SMD는 표면 실장(SMT)을 위해 특별히 설계된 전자 부품입니다. 이러한 부품은 긴 리드 대신 작은 금속 패드 또는 단자를 가지고 있습니다.

​SMD 부품 유형:​

부품 예시 패키지 유형
​저항기​ 0603, 0805, 1206 칩 저항기
​커패시터​ MLCC, 탄탈 작은 직사각형 칩
​IC(집적 회로)​ QFP, BGA, SOIC 미세 피치, 볼 그리드 어레이
​다이오드 및 트랜지스터​ SOD-123, SOT-23 작은 3핀 패키지





* ​​SMT/SMD 조립의 일반적인 문제점​:​

​​

  • ​​솔더 브릿징​​ (패드 간의 원치 않는 연결)
  • ​​톰스토닝​​ (솔더링 중 부품의 한쪽 끝이 들림)
  • ​​미스얼라인먼트​​ (리플로우 전에 부품이 이동)
  • ​​BGA 솔더링의 보이드​​ (솔더 조인트의 공극)

​​솔루션:​​
✔ ​​적절한 스텐실 설계​​ (정확한 솔더 페이스트 적용을 위해)
✔ ​​리플로우 프로파일 최적화​​ (온도 제어)
✔ ​​AOI 및 X-ray 검사​​ (결함 감지를 위해)









DQS Electronic Group은 중국의 선도적인 EMS 회사 중 하나로, PCB 설계, PCB 제조, PCB 조립 서비스 및 테스트를 제공합니다. 무료 견적을 받으려면 Gerber 파일을 보내주세요. 이메일: sales@dqspcba.com







13개의 완전 자동 SMT 라인 기술매개변수 PCB 조립 능력



항목



                  일반



특수



 SMT

















조립

및 너비(





길이

및 imension

최소 L≥50mm, W≥30mm L<50mm 최대

L≤1200mm

최대L≤800mm

W≥500mm

L > 1200mm0.8mmW>500mm

두께(0.8mm가장 얇음

가장 두꺼움 3.5mm



4

mm

응용

SMT 부품 사양 O

utline



Dimension

최소 크기0201(0.6mm*0.3mm) 2. 최대 크기

200

*

125

200

T≤15mm 6.5mm<T≤15mm QFP,SOP,SOJ

T≤15mm 6.5mm<T≤15mm QFP,SOP,SOJ

(다중 핀)

최소 핀 간격

0.4mm

0.3mm≤피치<0.4mm

CSP/

BGA



최소 볼 간격

0.5mm 0.3mm≤피치<0.5mm

DIP조립

PCB

사양





길이

및 너비(



L* W)



최소 L≥50mm, W≥30mm L<50mm 최대

L≤1200mm

, W≤450mmL≥1200mm

W≥500mm

두께(T)

가장 얇음0.8mmT<0.8mm

가장 두꺼움 3.5mm



T>2mm

*

응용

분야

PCBA 프로토타입산업 제어 PCBA









13개의 완전 자동 SMT 라인 의료 PCBA자동차 PCBA



FR4 표면 실장 SMD PCB SMT 조립 회로 기판 2.5mm 침지 금 0 FR4 표면 실장 SMD PCB SMT 조립 회로 기판 2.5mm 침지 금 1 FR4 표면 실장 SMD PCB SMT 조립 회로 기판 2.5mm 침지 금 2 FR4 표면 실장 SMD PCB SMT 조립 회로 기판 2.5mm 침지 금 3
소비자 전자 PCBA LED PCBA  보안 PCBA *
FR4 표면 실장 SMD PCB SMT 조립 회로 기판 2.5mm 침지 금 4 FR4 표면 실장 SMD PCB SMT 조립 회로 기판 2.5mm 침지 금 5 FR4 표면 실장 SMD PCB SMT 조립 회로 기판 2.5mm 침지 금 6 FR4 표면 실장 SMD PCB SMT 조립 회로 기판 2.5mm 침지 금 7
DQS 팀의 장점 정시  배달:   자체 PCBA 공장 15,000 ㎡






13개의 완전 자동 SMT 라인 4개의 DIP 조립 라인

  1.      2. 품질 보증:
    • IATF, ISO, IPC, UL 표준
    • 온라인 SPI, AOI, X-Ray 검사
    • 제품의 합격률은 99.9%에 달합니다.



   3. 프리미엄 서비스:24시간 이내에 문의에 답변완벽한 애프터 서비스 시스템

    • 프로토타입부터 대량 생산까지
