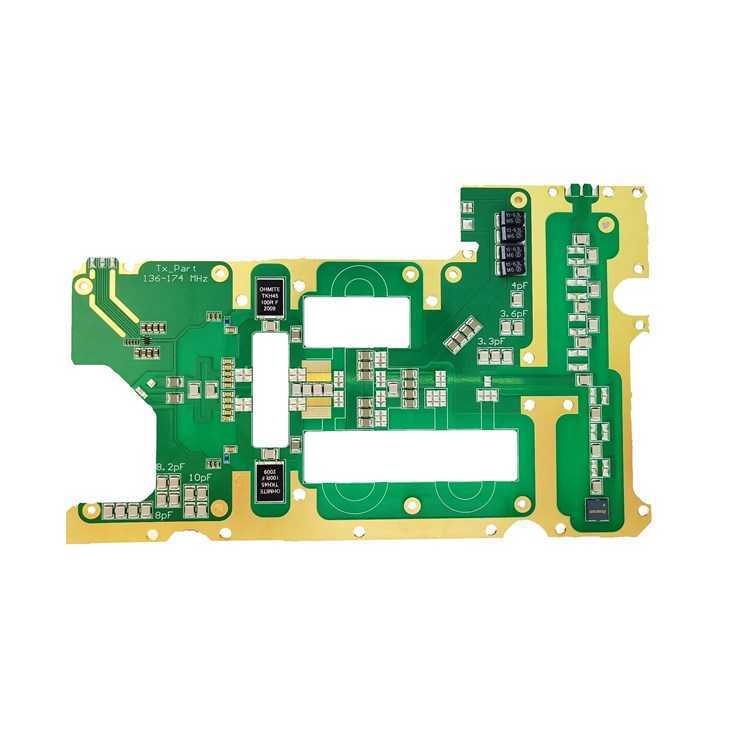

1.5OZ Rogers RF 고주파 PCB 보드 8 레이어 제작 맞춤형
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x제품 상세 정보
| 레이어 | 8 층 | 소재 | 로저스 |
|---|---|---|---|
| 두께 | 1.5 밀리미터 | 민. 선 폭 / 공간 | 0.1/0.1mm |
| 구리 두께 | 1.5 온스 | 표면 처리 | 침지 금 |
| 적용 | 레이더 | 인증서 | UL & IPC 표준 및 ISO |
| 강조하다 | 1.5OZ 고주파 PCB,8 층 고주파 PCB,1.5OZ RF PCB 보드 |
||
제품 설명
고주파 PCB 8층 PCB 로저스 재료
*고주파 PCB란 무엇인가요?
고주파 PCB는 라디오 주파수 (RF), 마이크로파 또는 밀리미터 파도 범위 (일반적으로 500 MHz에서 100+ GHz) 의 신호를 전송하도록 설계된 전문 회로 보드입니다.이 PCB는 신호 손실, 간섭 및 왜곡을 최소화하도록 설계되어 있으며, 고급 무선, 레이더 및 고속 디지털 응용 프로그램에 매우 중요합니다.
* 고주파 PCB의 주요 특징
✅ 낮은 다이 일렉트릭 손실 (Low Dielectric Loss) 은 신호 저하를 줄이기 위해 안정적인 다이 일렉트릭 상수 (Dk) 를 가진 재료를 사용합니다.
✅ 제어 된 임피던스 ✅ 정확한 추적 기하학은 일관성 있는 임피던스 (예를 들어, 50Ω 또는 75Ω) 를 보장합니다.
✅ 낮은 신호 편향 ✅ 고속 신호의 타이밍 불일치 최소화.
✅ 열성 안정성 온도 변동에 따른 성능 변동에 저항합니다.
✅ 낮은 표면 거칠성 ✅ 부드러운 구리는 높은 주파수에서 신호 손실을 줄입니다.
*고주파 PCB에 사용되는 재료
고주파 PCB는 표준 FR-4 대신 저손실 다이 일렉트릭 물질을 필요로합니다. 일반적인 옵션은 다음과 같습니다.
*기술니칼 파라미터
|
항목 |
사양 |
|
래어 |
1~32 |
|
판 두께 |
00.1mm-7.0mm |
|
소재 |
FR-4,CEM-1/CEM-3,PI,높은 Tg,로저스 |
|
최대 패널 크기 |
32인치 × 48인치 800mm × 1200mm |
|
구멍 크기 |
00.075mm |
|
최소 선 너비 |
3밀리 (0.075mm) |
|
표면 마감 |
OSP,HASL,금/니켈/Ag,전기 금 |
|
구리 두께 |
0.5-7.0OZ |
|
솔더마스크 |
녹색/노란색/검은/백색/붉은/나색 |
|
실크 스크린 |
빨간색/노란색/검은색/백색 |
|
미니 PAD |
5mm (0.13mm) |
|
인터 패키지 |
진공 |
|
외부 패키지 |
팩 |
|
도표 허용 |
±0.75mm |
|
구멍 허용량 |
PTH:±0.05 NPTH:±0.025 |
|
인증서 |
UL,ISO 9001,ISO14001,IATF16949 |
|
특별 요청 |
실종된 구멍+금 손가락 + BGA |
|
물질 공급자 |
쉐냐, KB, 나냐, ITEQ 등등 |
