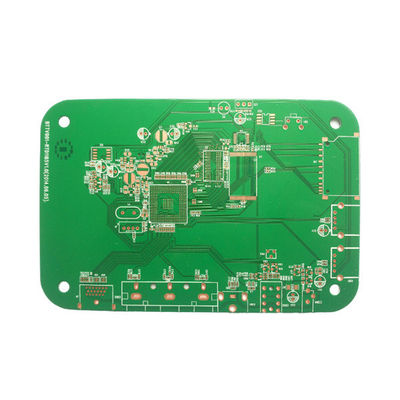

5G 기지국 RF 모듈용 맞춤형 다층 PTFE 고주파 PCB 보드

MOQ:	1
가격:	Send us Gerber file for free quotation
지불 조건:	T/T

상세 정보

제품 설명

상세 정보

레이어:

8 층

두께:

2.0MM

원료:

PTFE

구리 두께:

2 온스

민. 선 폭 / 공간:

0.1/0.1mm

표면 가공:

ENIG

적용:

5G RF 모듈

인증서:

UL & IPC 표준 및 ISO

강조하다:

PTFE 고주파 PCB

RF 모듈 고주파 PCB

PTFE 다층 PCB 보드

제품 설명

고주파 PCB PTFE 5G 기지국 RF 모듈 PCB 서비스

정시 고주파 PCB란 무엇인가요?

고주파 PCB는 고주파 전자기 환경을 위해 설계된 특수 회로 기판으로, 고주파(주파수 > 300MHz, 해당 파장 <1 meter) and microwave (frequency>3GHz, 해당 파장 <0.1미터) 분야에 적합합니다. 마이크로파 기판 동박 적층판을 기반으로 일반 경성 회로 기판 제조의 일부 공정을 결합하거나 특수 가공을 통해 제작됩니다.

* 고주파 PCB의 장점?

- 우수한 전도성과 기계적 특성: 구리 호일을 전도층으로 사용하여 매끄러운 표면은 저항을 줄이고 전도성을 향상시킵니다. 특정 기계적 강도와 내열성을 가지며 고주파 회로의 작업 환경에 적합합니다.
- 정밀한 제조 공정: 고주파 신호의 짧은 파장으로 인해 설계 및 제조 정밀도가 높습니다. 마이크로 홀, 블라인드 홀 및 매립 홀과 같은 특수 공정을 사용하여 라인 밀도를 높이고 신호 전송 효율을 향상시킵니다.

정시 고주파 PCB의 응용 분야무선 통신: 5G 기지국의 RF 모듈 및 안테나 피더 네트워크와 같이 고주파 전파를 전송하고 처리하는 데 사용되는 기지국, 위성 통신, 셀룰러 네트워크, 휴대폰 등.

- 레이더 시스템: 군사 및 항공 우주 분야의 레이더뿐만 아니라 자동차 충돌 방지 시스템을 포함하여 레이더 신호의 정확성과 신뢰성을 보장할 수 있습니다.
- 의료 장비: MRI 및 CT와 같은 고급 의료 장비에서 고속 데이터를 처리합니다.
- *

정시 매개변수항목사양

레이어	1~32
보드 두께	0.1mm-7.0mm
재료	FR-4
,	CEM-1/CEM-3특수 요청PI특수 요청High Tg특수 요청Rogers특수 요청32"×48"(800mm×1200mm)
최소 홀 크기	0.075mm
최소 라인 너비	3mil(0.075mm)
표면 마감	OSP
,	HASL특수 요청Imm Gold/Nickel/Ag특수 요청 전기 금특수 요청0.5-7.0OZ
솔더 마스크	녹색/노란색/검정색/흰색/빨간색/파란색
실크 스크린	빨간색/노란색/검정색/흰색
최소 PAD	5mil(0.13mm)
내부 패키지	진공
외부 패키지	상자
윤곽 허용 오차	±0.75mm
홀 허용 오차	PTH
:	±0.05 NPTH인증서±0.025인증서UL
,	ISO 9001특수 요청ISO14001특수 요청IATF16949특수 요청블라인드 홀+골드 핑거
	+ BGA재료 공급업체Shengyi, KB, Nanya, ITEQ 등
*	원스톱 PCB 솔루션
