MOQ: | 1 |
가격: | Send us Gerber file for free quotation |
지불 조건: | T/T |

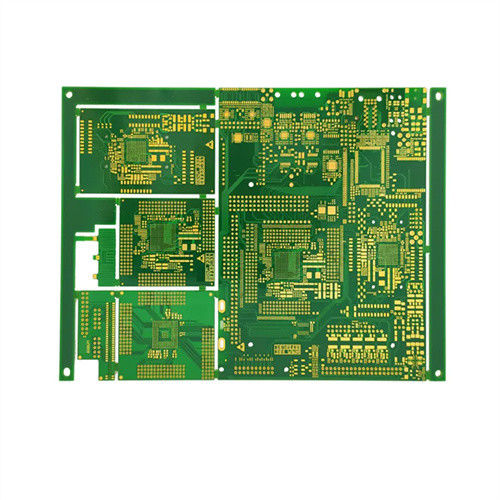

마이크로비아 고주파 PCB 레이더 시스템 응용 분야
정시고주파 PCB란 무엇인가?
고주파 PCB는 고주파 전자기 환경을 위해 설계된 특수 회로 기판으로, 고주파(주파수 > 300MHz, 해당 파장 <1 meter) and microwave (frequency>3GHz, 해당 파장 <0.1미터) 필드에 적합합니다. 마이크로파 기판 동박 적층판을 기반으로 일반 경성 회로 기판 제조의 일부 공정을 결합하거나 특수 가공을 통해 제작됩니다.
* 고주파 PCB의 특징
특수 재료: 폴리테트라플루오로에틸렌(PTFE), PPO 및 기타 재료가 자주 사용되며, 유전율이 낮고 손실 계수가 낮으며 구리 호일과 유사한 열팽창 계수를 갖습니다.
엄격한 임피던스 제어: 신호 전송 안정성을 보장하기 위해 일반적으로 약 2%의 공차 내에서 임피던스를 정밀하게 제어해야 합니다.
정밀 제조 공정: 마이크로 홀, 블라인드 홀 및 매립 홀을 사용하여 라인 밀도와 신호 전송 효율을 높이는 높은 설계 및 제조 정밀도.
강력한 간섭 방지: 다층 인쇄와 같은 공정을 통해 간섭 방지 및 전자기 호환성을 향상시킵니다.
정시고주파 PCB의 응용 분야무선 통신: 5G 기지국의 RF 모듈 및 안테나 급전 네트워크와 같이 고주파 전파를 전송하고 처리하는 기지국, 위성 통신, 셀룰러 네트워크, 휴대폰 등.
정시매개변수항목사양
레이어 |
1~32 |
보드 두께 |
0.1mm-7.0mm |
재료 |
FR-4 |
, |
CEM-1/CEM-3특수 요청PI특수 요청High Tg특수 요청Rogers특수 요청32"×48"(800mm×1200mm) |
최소 홀 크기 |
0.075mm |
최소 라인 폭 |
3mil(0.075mm) |
표면 마감 |
OSP |
, |
HASL특수 요청Imm Gold/Nickel/Ag특수 요청전기 금특수 요청0.5-7.0OZ |
솔더마스크 |
녹색/노란색/검정색/흰색/빨간색/파란색 |
실크스크린 |
빨간색/노란색/검정색/흰색 |
최소 PAD |
5mil(0.13mm) |
내부 패키지 |
진공 |
외부 패키지 |
판지 |
윤곽 공차 |
±0.75mm |
홀 공차 |
PTH |
: |
±0.05 NPTH인증서±0.025인증서UL |
, |
ISO 9001특수 요청ISO14001특수 요청IATF16949특수 요청블라인드 홀 + 골드 핑거 |
|
+ BGA재료 공급업체Shengyi, KB, Nanya, ITEQ 등 |
* |
원스톱 PCB 솔루션 |
