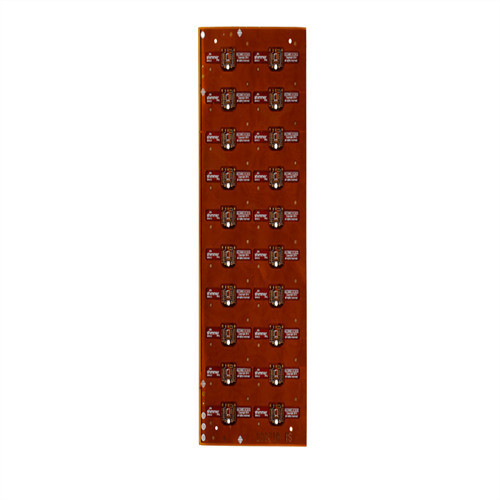

초박형 ENIG 플렉시블 강성 PCB 보드 2mil, LCD 모듈 맞춤형
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x제품 상세 정보
| 레이어 | 1 층 | 판 두께 | 0.08 밀리미터 |
|---|---|---|---|
| 소재 | PI | 민 선 폭 | 2 밀리리터 |
| 최소 줄 간격 | 4 밀리리터 | 끝납니다 | ENIG |
| 인증서 | UL, IATF16949, ISO & Reach | ||
| 강조하다 | 초박형 강성 PCB 보드,2mil 강성 PCB 보드,ENIG 플렉스 PCB |
||
제품 설명
LCD 모듈용 초박형 플렉시블 PCB - 고효율 장치 연결
* 플렉시블 PCB란?
플렉시블 PCB(FPC), 일명 "소프트 보드" 또는 플렉시블 회로라고도 하며, 플렉시블 절연 재료, 예를 들어 폴리이미드(PI) 또는 폴리에스터(PET)와 같은 경성 유리 섬유(FR4) 대신 사용되는 인쇄 회로 기판(PCB)의 한 유형입니다. 이러한 독특한 구조로 인해 FPC는 파손 없이 구부리고, 접고, 비틀 수 있으며, 최신 전자 제품에서 소형, 경량, 공간 절약형 설계를 가능하게 합니다.
* 플렉시블 PCB의 특징
-
- 유연성 및 내구성: 반복적인 굽힘 및 동적 움직임을 견딜 수 있어 움직임이 필요한 응용 분야(예: 힌지, 접이식 장치)에 이상적입니다.
- 공간 및 무게 절감: 경성 PCB보다 얇고 가벼워 전체 장치 크기와 무게를 줄입니다.
- 고밀도 상호 연결(HDI): 좁은 공간에서 미세 피치 부품 및 복잡한 라우팅을 지원합니다.
- 향상된 신뢰성: 커넥터 및 솔더 조인트가 적어 고장 지점을 줄여 장기적인 성능을 향상시킵니다.
* 플렉시블 PCB의 응용 분야
-
-
스마트폰 및 웨어러블 (접이식 화면, 플렉시블 디스플레이);
-
노트북 및 태블릿 (힌지 연결, 배터리 플렉스 케이블);
-
자동차 전자 장치 (센서, 조명, 대시보드 제어);
-
의료 기기 (이식형 전자 장치, 진단 장비);
-
항공 우주 및 방위 (경량, 고신뢰성 회로).
-
* 기술 매개변수
|
항목 |
사양 |
|
레이어 |
1~64 |
|
보드 두께 |
0.1mm-10 mm |
|
재료 |
FR-4, CEM-1/CEM-3, PI, High Tg, Rogers, PTEF, Alu/Cu Base,세라믹, 등 |
|
최대 패널 크기 |
800mm×1200mm |
|
최소 구멍 크기 |
0.075mm |
|
최소 라인 폭/간격 |
표준: 3mil(0.075mm) 고급: 2mil |
|
보드 윤곽 허용 오차 |
士0.10mm |
|
절연층 두께 |
0.075mm--5.00mm |
|
외부 레이어 구리 두께 |
18um--350um |
|
드릴 구멍(기계적) |
17um--175um |
|
마감 구멍(기계적) |
17um--175um |
|
직경 허용 오차(기계적) |
0.05mm |
|
등록(기계적) |
0.075mm |
|
종횡비 |
17:01 |
|
솔더 마스크 유형 |
LPI |
|
SMT 최소 솔더 마스크 폭 |
0.075mm |
|
최소 솔더 마스크 간격 |
0.05mm |
|
플러그 구멍 직경 |
0.25mm--0.60mm |
