제품 세부 정보

Created with Pixso. Created with Pixso. 상품 Created with Pixso.
PCB 제작
Created with Pixso.

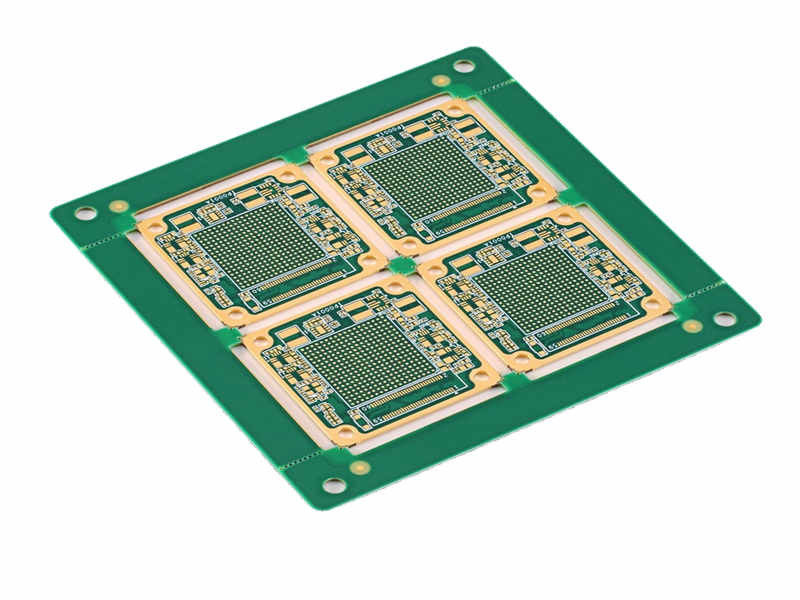

RO4350B 통신 장비용 알루미늄 고주파 RF 회로판 PCB

RO4350B 통신 장비용 알루미늄 고주파 RF 회로판 PCB

MOQ: 1
가격: Send us Gerber file for free quotation
지불 조건: T/T
상세 정보
레이어:
6 층
두께:
2.5mm
원료:
RO4350B
구리 두께:
2 온스
민. 선 폭 / 공간:
0.2/0.2mm
표면 처리:
ENIG
적용:
통신 장비
인증서:
UL, IATF16949, ISO & Reach
강조하다:

RO4350B rf 회로판

,

알루미늄 RF 회로판

,

RO4350B 알루미늄 PCB 보드

제품 설명



RO4350B 통신 장비용 고주파 PCB



*고주파 PCB란 무엇인가요?



고주파 PCB는 고주파 (주파수> 300MHz,파장 < 1m) 및 마이크로파 (주파수> 3GHz) 에 대응하는, 파장 길이가 <0.1 미터에 해당하는 필드. 그것은 일반적인 딱딱한 회로 보드 제조의 일부 프로세스와 결합 된 마이크로 웨이브 기판 구리 접착 라미네이트를 기반으로합니다.또는 특별한 가공으로 만들어집니다..



RO4350B 통신 장비용 알루미늄 고주파 RF 회로판 PCB 0 RO4350B 통신 장비용 알루미늄 고주파 RF 회로판 PCB 1 RO4350B 통신 장비용 알루미늄 고주파 RF 회로판 PCB 2



* 고주파 PCB의 특징

    • 특수 재료: 신호 약화를 줄이기 위해 PTFE, 세라믹 채식 재료, LCP 등과 같은 낮은 Dk/Df 기판을 사용하십시오 (PTFE는 5G의 첫 번째 선택입니다).

    • 정확한 전송: ±5%의 임피던스 제어, 마이크로 레벨 라인 정확성, 밀리미터 파도 대역의 30%+ 손실 감소 및 우수한 단계 안정성.

    • 복잡한 프로세스: 레이저 절개 정확도 ±3μm, 비클링 대신 플라즈마 에칭, 다층 보드 통합 수동 장치 및 먼지 없는 작업장에서 높은 생산량.

    • 강한 열 분산: 금속 기판 + 열 시뮬레이션 + 단계 변화 물질, 55 °C에서 125 °C까지 극한 환경에 적응합니다.



*의 적용고주파 PCB

    • 무선 통신: 기지국, 위성 통신, 셀룰러 네트워크, 휴대 전화 등, 고주파 전파를 전송하고 처리하는 데 사용됩니다.예를 들어 RF 모듈 및 5G 기지 스테이션의 안테나 피더 네트워크.
    • 레이더 시스템: 군사 및 항공 우주 분야에서 레이더를 포함하여 레이더 신호의 정확성과 신뢰성을 보장 할 수있는 자동차 충돌 방지 시스템.
    • 의료 장비: MRI 및 CT와 같은 고급 의료 장비에서 고속 데이터를 처리합니다.



*기술니칼 파라미터



항목

사양

래어

1~32

판 두께

00.1mm-7.0mm

소재

FR-4,CEM-1/CEM-3,PI,높은 Tg,로저스

최대 패널 크기

32인치 × 48인치 800mm × 1200mm

구멍 크기

00.075mm

최소 선 너비

3밀리 (0.075mm)

표면 마감

OSP,HASL,금/니켈/Ag,전기 금

구리 두께

0.5-7.0OZ

솔더마스크

녹색/노란색/검은/백색/붉은/나색

실크 스크린

빨간색/노란색/검은색/백색

미니 PAD

5mm (0.13mm)

인터 패키지

진공

외부 패키지

도표 허용

±0.75mm

구멍 허용량

PTH:±0.05 NPTH:±0.025

인증서

UL,ISO 9001,ISO14001,IATF16949

특별 요청

실종된 구멍+금 손가락  + BGA

물질 공급자

 쉐냐, KB, 나냐, ITEQ 등등




*PCB 단점 솔루션



RO4350B 통신 장비용 알루미늄 고주파 RF 회로판 PCB 3 RO4350B 통신 장비용 알루미늄 고주파 RF 회로판 PCB 4 RO4350B 통신 장비용 알루미늄 고주파 RF 회로판 PCB 5 RO4350B 통신 장비용 알루미늄 고주파 RF 회로판 PCB 6
PCB 프로토타입 펠렉스 PCB 딱딱한 플렉스 PCB 알루미늄 PCB
RO4350B 통신 장비용 알루미늄 고주파 RF 회로판 PCB 7 RO4350B 통신 장비용 알루미늄 고주파 RF 회로판 PCB 8 RO4350B 통신 장비용 알루미늄 고주파 RF 회로판 PCB 9 RO4350B 통신 장비용 알루미늄 고주파 RF 회로판 PCB 10
무거운 구리 PCB HDI PCB 고주파 PCB 고 TG PCB





*DQS 팀의 장점

  1. 정해진 시간에D유출:
    • 소유한 PCBA 공장 15,000m2
    • 13개의 완전 자동 SMT 라인
    • 4 DIP 조립 라인



     2.Q품질 보장:

    • IATF, ISO, IPC, UL 표준
    • 온라인 SPI, AOI, 엑스레이 검사
    • 제품의 합격률은 99.9%에 달합니다.



3프리미엄S서비스:

    • 24시간에 답변합니다.
    • 완벽한 판매 후 서비스 시스템
    • 프로토타입에서 대량 생산
