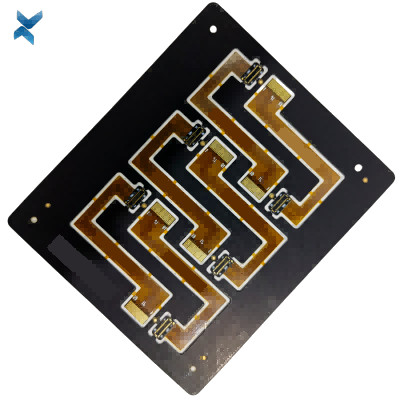

บอร์ด PCB แบบยืดหยุ่นหลายชั้นแบบกำหนดเองสำหรับเครื่องกระตุ้นทางการแพทย์

ต้นแบบบอร์ด PCB หลายชั้น วงจรพิมพ์แบบกำหนดเอง ผู้ผลิต PCB แบบยืดหยุ่นแข็ง

Rigid Flex PCB คืออะไร?

แผงวงจรพิมพ์ Rigid-Flex เป็นบอร์ดที่ใช้เทคโนโลยีบอร์ดยืดหยุ่นและแข็งผสมกันในการใช้งาน

การใช้งานแผงวงจร Rigid-Flex อย่างเหมาะสมนำเสนอโซลูชั่นที่เหมาะสมที่สุดสำหรับสภาพพื้นที่จำกัดที่ยากลำบากเทคโนโลยีนี้นำเสนอความเป็นไปได้ในการเชื่อมต่อส่วนประกอบอุปกรณ์อย่างปลอดภัยด้วยการรับประกันขั้วไฟฟ้าและความเสถียรของการสัมผัส ตลอดจนการลดส่วนประกอบของปลั๊กและขั้วต่อ

ข้อได้เปรียบเพิ่มเติมของแผงวงจร Rigid-Flex คือความเสถียรทางกลและไดนามิก ทำให้มีอิสระในการออกแบบ 3 มิติ การติดตั้งที่ง่ายขึ้น การประหยัดพื้นที่ และการบำรุงรักษาคุณลักษณะทางไฟฟ้าที่สม่ำเสมอ

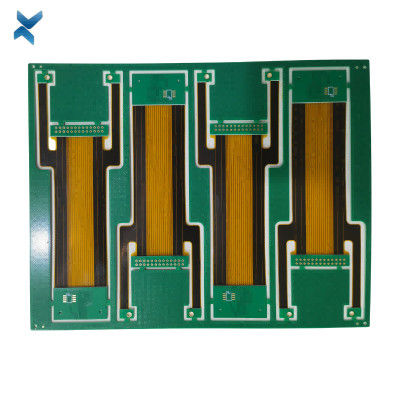

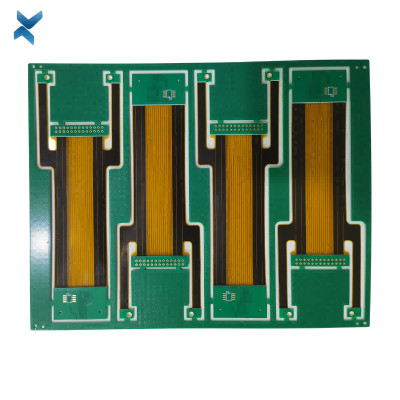

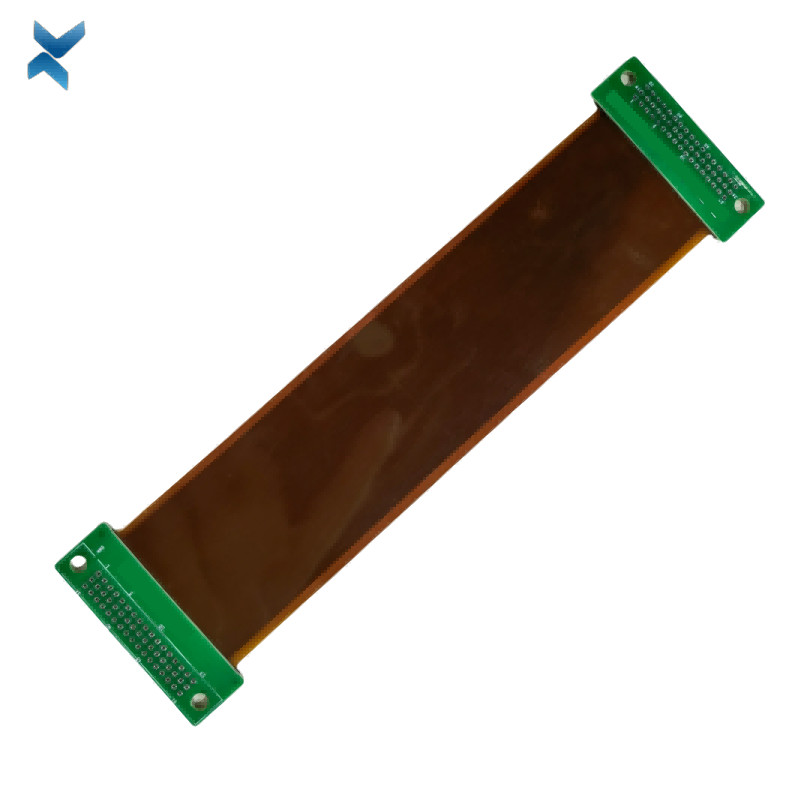

แผงวงจร Rigid-Flex ประกอบด้วยแผงวงจรแบบแข็งและแบบยืดหยุ่นที่เชื่อมต่อกันอย่างถาวร

พารามิเตอร์

ชั้น: 8L flex pcb แข็ง

ความบางของบอร์ด:0.69mm+/-0.1mm

ความหนาของ PCB ในส่วนเฟล็กซ์:0.5 มม.+/-0.05 มม

วัสดุฐาน:PI+FR4pp

รูเลเซอร์ขั้นต่ำ: 0.075 มม. (3 มิล)

รูเชิงกลขั้นต่ำ: 0.15 มม

ความกว้าง/ระยะห่างขั้นต่ำของเส้น:0.046mm/0.046mm( 1.8mil/1.8mil)

ระยะห่างขั้นต่ำระหว่างชั้นใน PTH และเส้น: 0.175 มม

ขนาด:160.92mm×145mm

อัตราส่วนภาพ:4.6 : 1

การรักษาพื้นผิว:ENIG

ความชำนาญพิเศษ: hard flex pcb multilayer fpc HDI Any-Layer PCBs stacked vias, Fine circuit 1.8mil, High Density Interconnect PCB 1.8mil/1.8mil, Laser via copper plated closed

อิมพีแดนซ์ต่างกัน 100+7/-8Ω

การใช้งาน: เครื่องกระตุ้นทางการแพทย์

ภาพรวมความสามารถในการผลิต YS Rigid Flex PCB

อย

1. คุณมี PCB แบบยืดหยุ่นสองชั้นหรือไม่?
ใช่ เราทำ PCB แบบยืดหยุ่นชั้นเดียว, PCB แบบยืดหยุ่นสองด้าน, PCB แบบยืดหยุ่นหลายชั้น และ PCB แบบยืดหยุ่น

2. คุณมีตัวทำให้แข็งและฟิล์มปิดหรือไม่?
ใช่ เรามีตัวทำให้แข็ง PI สีดำ ฟิล์มหุ้ม PI สีเหลือง ฟิล์มโพลิอิไมด์โปร่งใส แผ่นปิดสีขาว และลามิเนตเคลือบทองแดง PI สีน้ำตาล

3. คุณใช้วัสดุฐานฟอยล์ทองแดงที่ปราศจากกาวหรือไม่?
ใช่.เรามีวิธีการผลิตสี่วิธีสำหรับวัสดุฐานที่เป็นฟอยล์ทองแดงแบบไม่มีกาวเราใช้การชุบแบบสเปรย์ การเคลือบม่าน การเคลือบผิวแบบไม่ใช้ไฟฟ้า/การชุบด้วยไฟฟ้า และการเคลือบผิว

4. อะไรคือความหนาขั้นต่ำและสูงสุดของ PCB แบบยืดหยุ่นกาวของคุณ?
ความหนาขั้นต่ำคือ 2 µm และสูงสุดคือ 200 µm
เรารับประกันความทนทานทางเคมีสูงและความเข้ากันได้ในการประมวลผลสำหรับวงจรพิมพ์ที่มีความยืดหยุ่น และไม่สูญเสียคุณสมบัติทางไฟฟ้าดั้งเดิม คุณสมบัติทนความร้อน และคุณสมบัติเชิงกล

5. คุณปฏิบัติตามมาตรฐาน IPC ใด
มาตรฐาน IPC สำหรับ PCB แบบแข็งและแบบยืดหยุ่น
รายการมาตรฐาน IPC ด้านล่างใช้กับ PCB แบบแข็งและวงจรแบบยืดหยุ่นโปรดทราบว่ารายการนี้ไม่ครบถ้วนสมบูรณ์ และอาจต้องพิจารณามาตรฐาน IPC เพิ่มเติม
คุณควรปรึกษาเว็บไซต์ ipc.org เพื่อดูรายการมาตรฐาน IPC ที่มีทั้งหมด
