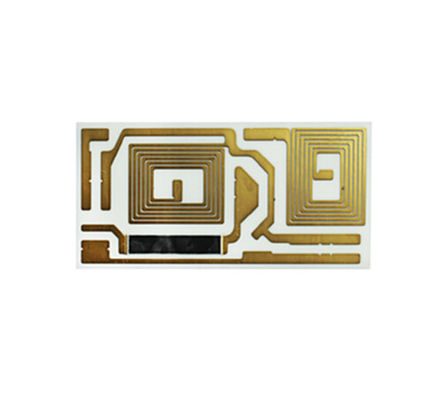

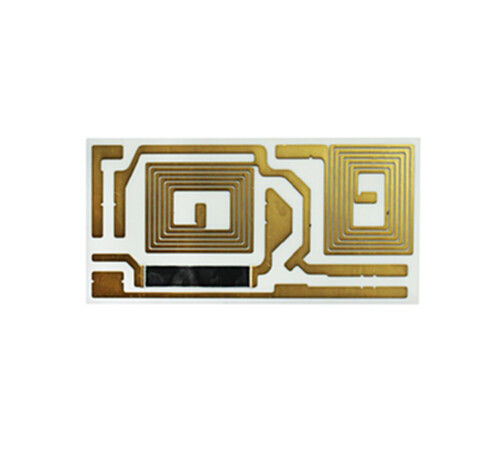

OEM теплопроводящая многослойная керамическая подложка для печатных плат для медицинского оборудования

Высокая теплопроводность и керамические печатные платы высокой стабильности для медицинского оборудования

* Что такое керамическая печатная плата?

Керамическая подложка относится к специальной технологической плате, в которой медная фольга напрямую прикрепляется к поверхности (одно- или двухсторонней) керамической подложки из оксида алюминия (Al2O3) или нитрида алюминия (AlN) при высокой температуре. Сверхтонкая композитная подложка обладает превосходными электроизоляционными характеристиками, высокой теплопроводностью, превосходной мягкой паяемостью и высокой прочностью сцепления. Ее также можно травить различными узорами, как печатные платы, и она имеет большую пропускную способность по току.

Преимущества команды DQSОсобенности керамических печатных плат

• • ​​Физические свойства​​: высокая механическая прочность, стабильная форма, высокая прочность, высокая теплопроводность и высокая изоляция; высокая прочность сцепления, хорошая коррозионная стойкость.

  • ​​Тепловые свойства​​: хорошая производительность теплового цикла, до 50 000 циклов, высокая надежность; коэффициент теплового расширения близок к кремниевым чипам, что может упростить процесс производства силовых модулей; широкий диапазон рабочих температур, -55℃～850℃.

  • ​​Другие особенности​​: различные графические изображения могут быть вытравлены, как печатные платы (или подложки IMS), без загрязнения и безвредны; при той же пропускной способности по току ширина линии медной фольги толщиной 0,3 мм составляет всего 10% от ширины обычной печатной платы; сверхтонкие (0,25 мм) керамические подложки могут заменить BeO, без проблем токсичности окружающей среды.

Преимущества команды DQSПрименение керамических печатных плат

• • ​​Светодиоды высокой мощности: наружное освещение, автомобильные фары, дисплеи и т. д., эффективный отвод тепла и продление срока службы.
  • РЧ/микроволновые коммуникации: базовые станции 5G, радары, спутниковая связь, стабильная передача высокочастотных сигналов.
  • ​​Силовая электроника: силовые модули, инверторы электромобилей, устойчивость к высоким температурам, высокая пропускная способность по току.
  • ​​Области высокой надежности: аэрокосмическая промышленность, военное оборудование, медицинское оборудование, стабильная работа в экстремальных условиях.
  • ​​Промышленность/IoT: промышленные датчики, лазерное оборудование, умное оборудование, требования к миниатюризации + устойчивости к высоким температурам.

Преимущества команды DQSТехническиепараметрыЭлемент







Преимущества команды DQSПрототип печатной платы



Гибкая печатная плата	Жестко-гибкая печатная плата	Алюминиевая печатная плата	Печатная плата с толстой медью
HDI печатная плата	Высокочастотная печатная плата	High TG печатная плата	*







Преимущества команды DQSСвоевременная



1. Dоставка:  Собственные заводы PCBA 15 000 ㎡

• • 13 полностью автоматических линий SMT
  • 4 линии сборки DIP
  •



2. Qарантированное качество:Стандарты IATF, ISO, IPC, UL

• • Онлайн-инспекция SPI, AOI, X-Ray
  • Коэффициент соответствия продукции достигает 99,9%
  •      3. Премиум



Sервис:Ответ на ваш запрос в течение 24 часов；

• • Идеальная система послепродажного обслуживания；
  • От прототипа до массового производства
