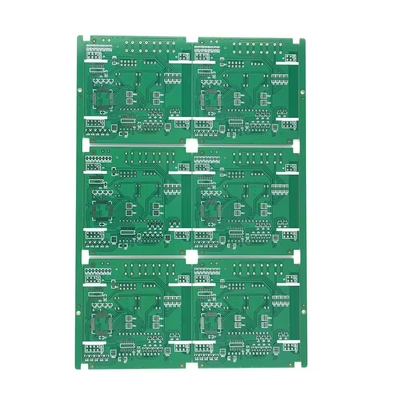

침수 금속 고속 프로토타입 PCB 제작 단층 0.5mm-10.0mm

MOQ:	1
가격:	Send us Gerber file for free quotation
지불 조건:	T/T

상세 정보

제품 설명

상세 정보

레이어:

1-108 층

소재:

FR4

두께:

0.5-10.0mm

민. 선 폭 / 공간:

0.1/0.1mm

구리 두께:

0.5-15oz

표면 처리:

침지 금

적용:

전자적입니다

인증서:

UL & IPC 표준 및 ISO

강조하다:

침수 금속 프로토타입 PCB 제작

0.5mm 프로토타입 PCB 제작

10.0mm 고속 PCB 제작

제품 설명

프로토타입 및 대량 생산을 위한 단면 PCB 보드

DQS 팀의 장점단면 PCB 보드란?

단면 PCB(단면 인쇄 회로 기판)는 가장 간단한 유형의 인쇄 회로 기판으로, 비전도성 기판(일반적으로 FR4)에 적층된 단 하나의 전도성 구리층으로 구성됩니다.

주요 특징:

✔ 1개의 전도성 레이어 – 모든 구성 요소와 트레이스는 보드의 한 면에 있습니다.
✔ 단순한 설계 – 복잡성이 낮은 회로에 적합합니다.
✔ 비용 효율적 – 다층 PCB보다 제조 비용이 저렴합니다.
✔ 제작 용이 – 레이어가 적어 생산 속도가 빠릅니다.

* 단면 PCB의 구조:

1. 기판(베이스 재료) – 일반적으로 FR4, 유리 섬유 또는 페놀 수지.
2. 구리 레이어 – 전도성 트레이스를 위한 얇은 구리 호일(일반적으로 1 oz/ft²).
3. 솔더 마스크 – 단락을 방지하기 위한 보호 코팅(일반적으로 녹색).
4. 실크스크린 – 구성 요소 배치를 위한 인쇄된 레이블.

* 단면 PCB의 장점:

✅ 저렴한 비용 – 재료가 적고 제조가 간단합니다.
✅ 설계 및 수리가 용이 – 복잡한 라우팅이나 비아가 없습니다.
✅ 빠른 생산 – 빠른 프로토타입 제작에 적합합니다.
✅ 단순한 회로에 대한 신뢰성 – 기본적인 전자 제품에 적합합니다.

DQS 팀의 장점기술매개변수항목

사양	레이어
1~64	보드 두께
0.1mm-7.0mm	재료
FR-4	,IATF16949,IATF16949,IATF16949,IATF16949최대 패널 크기
32"×48"(800mm×1200mm)	최소 홀 크기
0.075mm	최소 선 폭
3mil(0.075mm)	표면 마감
OSP	,IATF16949,IATF16949,IATF16949구리 두께
0.5-7.0OZ	솔더마스크
녹색/노란색/검정색/흰색/빨간색/파란색	실크스크린
빨간색/노란색/검정색/흰색	최소 PAD
5mil(0.13mm)	내부 패키지
진공	외부 패키지
판지	윤곽 허용 오차
±0.75mm	홀 허용 오차
PTH	:±0.025:±0.025인증서
UL	,IATF16949,IATF16949,IATF16949특수 요청
블라인드 홀+골드 핑거	+ BGA재료 공급업체
Shengyi, KB, Nanya, ITEQ 등.	*
