x제품 상세 정보
| 레이어 | 6L | 판 두께 | 1.0 밀리미터 |
|---|---|---|---|
| 민. 성분 사이즈 | 01005 | 표면 마감 | ENIG |
| 핀 공간 | 00.1mm | 테스트 | AOI, FCT, ICT |
| 서비스 | PCBA/SMT/DIP/PCBA 레이아웃 및 설계 | 애플리케이션 | 자동차 제어 시스템 |
| 강조하다 | ODM 자동차 PCBA,01005 자동차용 PCBA,ODM PCB 조립 보드 |
||
제품 설명

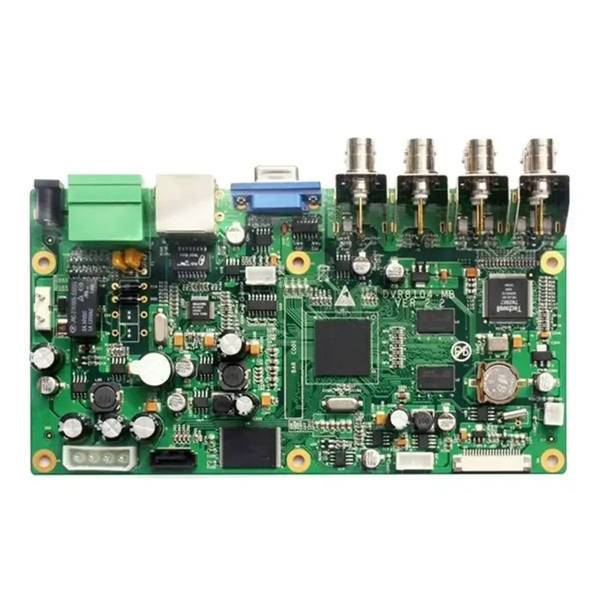

자동차 PCBA 고전류 OEM 조립
* 자동차 PCBA란 무엇인가요?
자동차 PCBA, 즉 자동차 인쇄 회로 기판 조립체는 용접 및 기타 공정을 통해 전자 부품을 자동차 인쇄 회로 기판(PCB)에 조립하여 형성된 완제품입니다. 자동차 전자 시스템의 핵심 캐리어이며, 엔진 제어 장치, 배터리 관리 시스템, ABS(Anti-lock Braking System) 등 자동차 전원 시스템, 차체 제어, 안전 지원, 인포테인먼트 및 자율 주행 시스템에 널리 사용됩니다.
* 자동차 PCBA의 특징
- 다양한 응용 분야: 엔진 매개변수의 정밀 제어를 위한 엔진 제어 장치, 다양한 차량 전기 시스템 관리를 위한 차체 제어 모듈, ADAS 및 완전 자율 주행 기능을 지원하는 자율 주행 시스템에 사용됩니다.
- 높은 신뢰성: 극한 온도, 진동 및 전자기 간섭과 같은 가혹한 자동차 환경을 견딜 수 있도록 제작되었습니다. 장기간의 신뢰성을 보장하기 위해 고급 부품과 고급 보호 회로를 사용합니다.
- 지능적이고 자동화됨: 시스템 성능과 효율성을 향상시키기 위해 지능형 알고리즘과 기술을 통합하고 제조 공정의 자동화를 지원합니다.
* 자동차 PCB 조립체의 유형:
| 응용 분야 | PCB 요구 사항 | 예시 |
|---|---|---|
| 엔진 제어 장치(ECU) | 고온 저항, EMI 차폐 | 연료 분사, 점화 타이밍 |
| 인포테인먼트 시스템 | 고속 신호 무결성, 다층 | 터치스크린, GPS, 블루투스 |
| ADAS(레이더/LiDAR) | RF/마이크로파 PCB, 저손실 재료 | 충돌 방지, 어댑티브 크루즈 컨트롤 |
| EV 배터리 관리(BMS) | 고전류 PCB, 열 관리 | 셀 밸런싱, 충전 모니터링 |
| LED 조명 | 방열을 위한 알루미늄 PCB | 헤드라이트, 실내 조명 |
* DQS의 PCB 조립 능력
|
항목 |
일반 |
특수 |
|||
|
SMT PCB사양 |
PCB(SMT에 사용) 사양utline |
너비( L*W) 최소 L≥50mm |
, W≥30mm |
, W≥3mmL＜2mm |
최대 |
|
, W≤450mm |
, 두께(L ＞ 1200mm |
, 두께(두께( |
|||
|
가장 얇음 0.8mm |
T＜0.8mm |
T＜0.1mm |
가장 두꺼움 |
||
|
|
mm T＞4.5mm |
SMT 구성 요소 사양 |
|||
|
Outline |
Dimension최소 크기0201(0.6mm*0.3mm) |
01005(0.3mm*0.2mm) |
최대 크기 |
200 |
|
|
* |
125 구성 요소 두께 T≤15mm |
125 구성 요소 두께 T≤15mm |
|||
|
6.5mm＜T≤15mm |
QFP,SOP,SOJ |
(다중 핀) |
|||
|
최소 핀 간격 0.4mm |
0.3mm≤피치＜0.4mm |
CSP/ |
BGA |
||
|
최소 볼 간격 |
0.5mm0.3mm≤피치＜0.5mm |
DIP |
A |
||
|
ssembly PCB사양 |
길이 및 |
너비( L*W) 최소 L≥50mm |
, W≥30mm |
L＜50mm최대 |
L≤1200mm |
|
, W≤450mm |
L≥1200mm, |
W≥500mm두께(T) |
|||
|
가장 얇음 0.8mm |
T＜0.8mm |
가장 두꺼움 |
3.5mm |
||
|
|
T＞2mm |
|
|||
