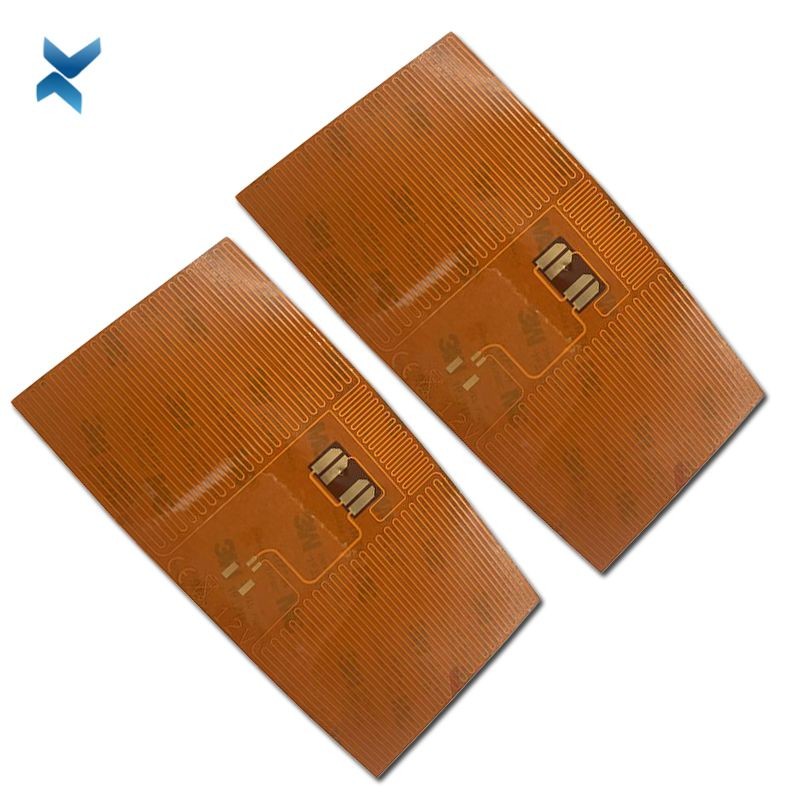

ชุดประกอบวงจรพิมพ์แบบยืดหยุ่น FPC สำหรับโทรศัพท์มือถือแบตเตอรี่ Bms

fpc ผลิต ปรับแต่งแบตเตอรี่ bms โทรศัพท์มือถือ fpc สาย fpc flex สาย flex pcb

แผงวงจรไฟฟ้าแบบยืดหยุ่นคืออะไร?

คำจำกัดความของ PCB ที่ยืดหยุ่น สำหรับผลิตภัณฑ์ใหม่ที่จะนำไปใช้ได้ดียิ่งขึ้น เราจำเป็นต้องเข้าใจอย่างถ่องแท้ว่ามันหมายถึงอะไรและทุกอย่างเกี่ยวกับมัน
PCB แบบยืดหยุ่นหรือที่เรียกว่าอุปกรณ์อิเล็กทรอนิกส์แบบยืดหยุ่น, แผงวงจรแบบยืดหยุ่น, Flex PCB, บอร์ด Flexi, วงจรแบบยืดหยุ่น

IPC กำหนดวงจรพิมพ์แบบยืดหยุ่นเป็น "การจัดเรียงแบบแผนของวงจรพิมพ์และส่วนประกอบที่ใช้วัสดุฐานที่ยืดหยุ่นโดยมีหรือไม่มีฝาครอบแบบยืดหยุ่น"คำจำกัดความนี้แม้จะเป็นพื้นฐาน แต่แสดงให้เห็นถึงสิ่งที่คุณคาดหวังได้จาก Flex PCB ซึ่งเป็นวงจรพิมพ์ที่โค้งงอได้ซึ่งทำจากฟิล์มยืดหยุ่น

ข้อดีของการใช้ FLEX PCB คืออะไร?
แผงวงจรพิมพ์แบบยืดหยุ่นมีข้อดีหลายประการเหนือ PCB แบบแข็งสิ่งนี้ทำให้พวกเขาพบได้ทั่วไปในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค แต่ก็มีข้อเสียอยู่บ้างด้วยเหตุนี้ PCB ทั้งแบบแข็งและแบบยืดหยุ่นจึงมีที่มาที่ไป และมักใช้ร่วมกับวงจรแบบแข็ง-ดิ้น

วาย.เอส.เซอร์กิต

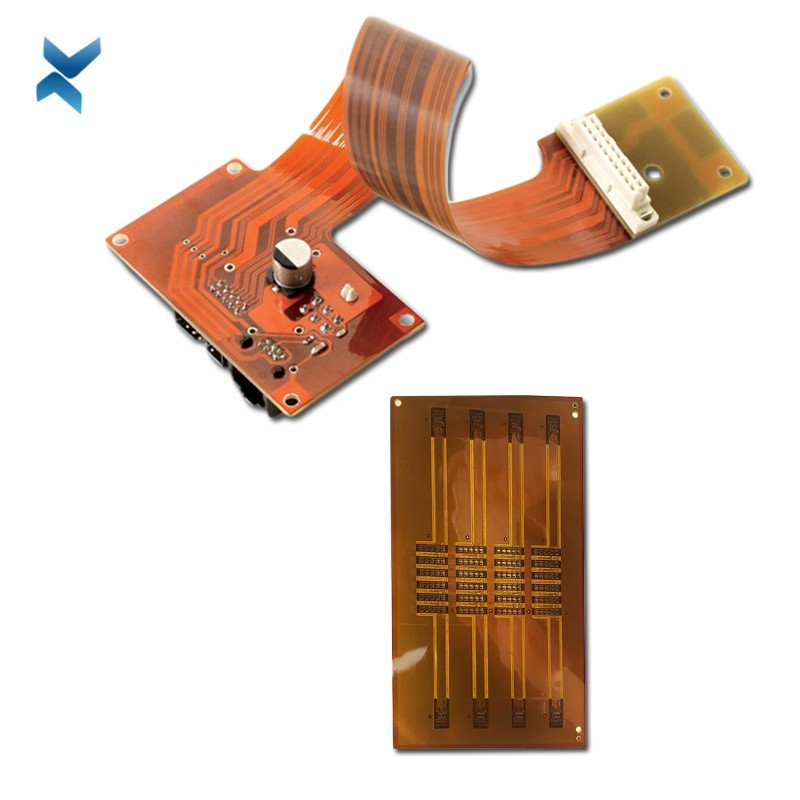

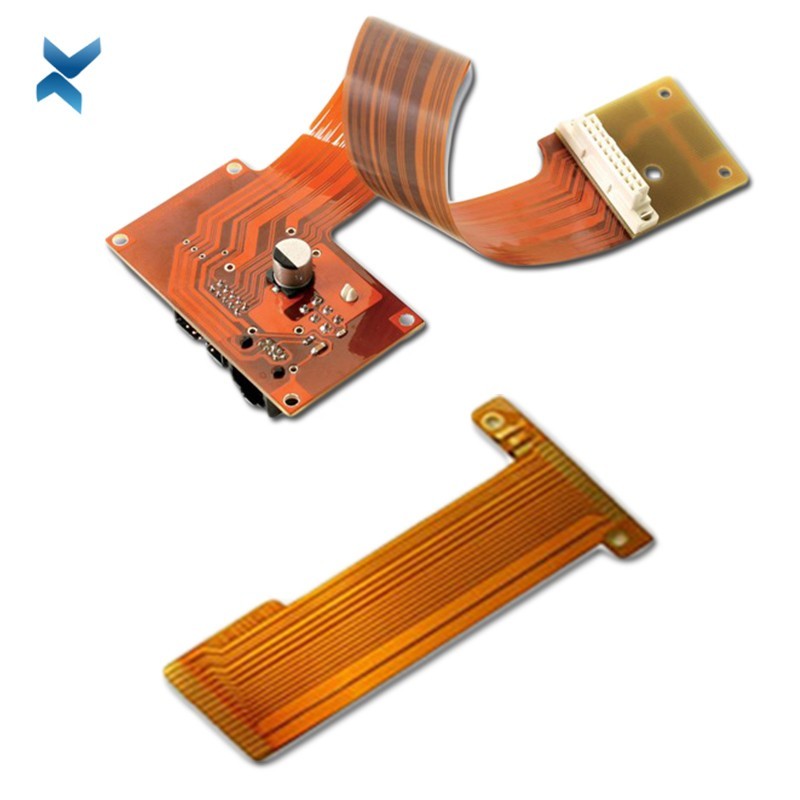

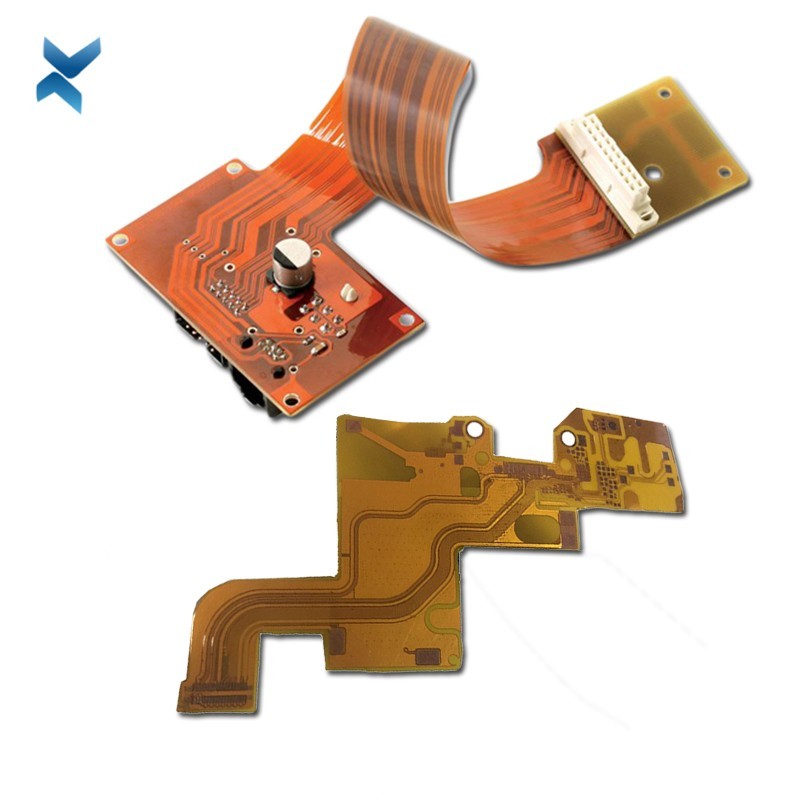

แผงวงจรไฟฟ้าแบบยืดหยุ่น (Flexible Circuit Boards) ตามชื่อคือวงจรชนิดพิเศษที่สามารถโค้งงอและปรับให้เข้ากับรูปร่างของอุปกรณ์และผลิตภัณฑ์ที่ติดตั้งได้
ผลิตจากวัสดุพิมพ์ที่ยืดหยุ่นและสามารถปรับให้เข้ากับรูปร่างได้

ในทางกายภาพ คุณสามารถพิจารณาแผงวงจรพิมพ์แบบยืดหยุ่น (FPC) ได้เช่นเดียวกับ PCB ที่มีส่วนประกอบต่างๆ แต่ข้อแตกต่างเพียงอย่างเดียวคือวัสดุพิมพ์สามารถโค้งงอได้
ส่วนประกอบเดียวกันนี้สามารถติดตั้งบน FPC และสามารถรับฟังก์ชันการทำงานเดียวกันได้เหมือนกับ PCB แบบแข็งทั่วไป

มีพื้นผิวพลาสติกพิเศษที่ใช้ทำแผงวงจรแบบยืดหยุ่น
อาจเป็นฟิล์ม Polyimide หรือโพลีเอสเตอร์บางครั้งคุณจะเห็นแผ่นโพลีเอสเตอร์และเส้นนำไฟฟ้าสีเงินอยู่
เราจะแนะนำในรายละเอียดในภายหลังว่าวัสดุใดที่ใช้ใน PCB แบบยืดหยุ่น

วงจรเหล่านี้ใช้ในโครงการพิเศษเมื่อคุณสนใจเกี่ยวกับความกะทัดรัดและการออกแบบที่เรียบง่ายของผลิตภัณฑ์
ได้ปฏิวัติอุตสาหกรรมอิเล็กทรอนิกส์อย่างมาก และลดขนาดผลิตภัณฑ์หรืออุปกรณ์ลงอย่างมาก

PCB ที่ยืดหยุ่นซ้อนขึ้น

อย

1. คุณมี PCB แบบยืดหยุ่นสองชั้นหรือไม่?
ใช่ เราทำ PCB แบบยืดหยุ่นชั้นเดียว, PCB แบบยืดหยุ่นสองด้าน, PCB แบบยืดหยุ่นหลายชั้น และ PCB แบบยืดหยุ่น

2. คุณสร้างวงจรยืดหยุ่นได้กี่ประเภท?
เราผลิต PCB Flex และ Rigid-Flex ประเภทต่างๆ โดยขึ้นอยู่กับโครงสร้าง วัสดุฐาน กาว ลักษณะที่ปรากฏ ฟิล์มฐานฉนวน และฟอยล์ตัวนำโลหะโปรดปรึกษาทีมเทคนิคของเราสำหรับรายละเอียดที่เหมาะสมกับใบสมัครของคุณ

3. คุณมีตัวทำให้แข็งและฟิล์มปิดหรือไม่?
ใช่ เรามีตัวทำให้แข็ง PI สีดำ ฟิล์มหุ้ม PI สีเหลือง ฟิล์มโพลิอิไมด์โปร่งใส แผ่นปิดสีขาว และลามิเนตเคลือบทองแดง PI สีน้ำตาล

4. คุณใช้วัสดุฐานฟอยล์ทองแดงที่ปราศจากกาวหรือไม่?
ใช่.เรามีวิธีการผลิตสี่วิธีสำหรับวัสดุฐานที่เป็นฟอยล์ทองแดงแบบไม่มีกาวเราใช้การชุบแบบสเปรย์ การเคลือบม่าน การเคลือบผิวแบบไม่ใช้ไฟฟ้า/การชุบด้วยไฟฟ้า และการเคลือบผิว

5. อะไรคือความหนาขั้นต่ำและสูงสุดของ PCB แบบยืดหยุ่นกาวของคุณ?
ความหนาขั้นต่ำคือ 2 µm และสูงสุดคือ 200 µm
เรารับประกันความทนทานทางเคมีสูงและความเข้ากันได้ในการประมวลผลสำหรับวงจรพิมพ์ที่มีความยืดหยุ่น และไม่สูญเสียคุณสมบัติทางไฟฟ้าดั้งเดิม คุณสมบัติทนความร้อน และคุณสมบัติเชิงกล

6. คุณปฏิบัติตามมาตรฐาน IPC ใด
มาตรฐาน IPC สำหรับ PCB แบบแข็งและแบบยืดหยุ่น
รายการมาตรฐาน IPC ด้านล่างใช้กับ PCB แบบแข็งและวงจรแบบยืดหยุ่นโปรดทราบว่ารายการนี้ไม่ครบถ้วนสมบูรณ์ และอาจต้องพิจารณามาตรฐาน IPC เพิ่มเติม
คุณควรปรึกษาเว็บไซต์ ipc.org เพื่อดูรายการมาตรฐาน IPC ที่มีทั้งหมด

IPC-2221A มาตรฐานทั่วไปเกี่ยวกับการออกแบบบอร์ดพิมพ์
IPC-2223 มาตรฐานการออกแบบส่วนสำหรับบอร์ดพิมพ์แบบยืดหยุ่น
IPC-4101 ข้อกำหนดสำหรับวัสดุฐานสำหรับบอร์ดพิมพ์แข็งและหลายชั้น
IPC-4202 ไดอิเล็กทริกฐานแบบยืดหยุ่นสำหรับใช้ในวงจรพิมพ์แบบยืดหยุ่น
IPC-4203 ฟิล์มไดอิเล็กทริกเคลือบกาวสำหรับใช้เป็นแผ่นปิดสำหรับวงจรพิมพ์ที่ยืดหยุ่นและฟิล์มยึดติดที่ยืดหยุ่น
IPC-4204 ไดอิเล็กตริกหุ้มโลหะแบบยืดหยุ่นสำหรับใช้ในการผลิตวงจรพิมพ์แบบยืดหยุ่นIPC-6013 ข้อกำหนดคุณสมบัติและประสิทธิภาพสำหรับการเดินสายแบบพิมพ์แบบยืดหยุ่น

7. แผงวงจรไฟฟ้าแบบยืดหยุ่นทำหน้าที่อะไร?
หน้าที่ของแผงวงจรแบบยืดหยุ่นสามารถแบ่งออกได้เป็น 4 ประเภท ได้แก่ Lead Line, Printed Circuit, Connector และ Integration of Function
การใช้งานครอบคลุมถึงคอมพิวเตอร์และอุปกรณ์ต่อพ่วงคอมพิวเตอร์ เช่น ระบบเสริม เครื่องใช้ไฟฟ้า รถยนต์ ฯลฯ
หลังจากวงจรเสร็จสิ้นด้วยวัสดุหุ้มทองแดง PI แบบด้านเดียว จะถูกหุ้มด้วยฟิล์มป้องกันเพื่อสร้างแผงวงจรที่ยืดหยุ่นด้วยตัวนำเพียงชั้นเดียว
