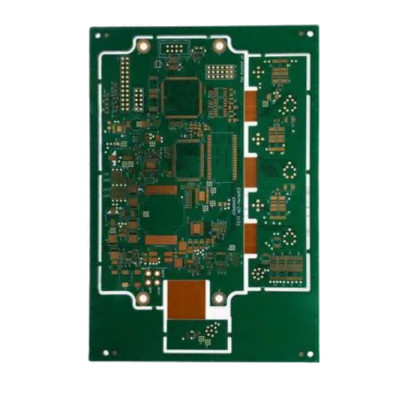

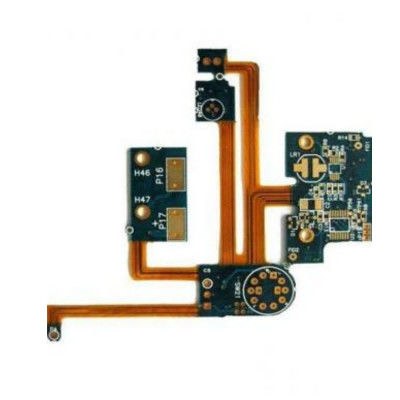

อลูมิเนียม Fr4 Custom PCB แบบยืดหยุ่น, บอร์ด PCB ด้านเดียวหลายชั้น

ผู้ผลิต Flex Pcb Oem อลูมิเนียมสองด้านด้านเดียวแบบกำหนดเอง Fr4 หลายชั้น Fpc Pcb Pcb ยืดหยุ่นสำหรับ Led

Rigid Flex PCB คืออะไร?

โครงสร้างเฟล็กซ์แข็งแบบดั้งเดิม (IPC-6013 ประเภท 4) การรวมกันของวงจรแข็งและยืดหยุ่นหลายชั้นที่มีสามชั้นขึ้นไปพร้อมรูทะลุชุบความสามารถคือ 22L พร้อมชั้นยืดหยุ่น 10L
โครงสร้างยืดหยุ่นแบบแข็งแบบอสมมาตร โดยที่ FPC อยู่ที่ชั้นนอกของโครงสร้างแบบแข็งมีรูทะลุชุบตั้งแต่สามชั้นขึ้นไป
โครงสร้างแบบยืดหยุ่นหลายชั้นที่มีการฝัง / ตาบอดผ่าน (ไมโครเวีย) เป็นส่วนหนึ่งของโครงสร้างที่แข็งแรงทำไมโครเวียได้ 2 ชั้นการก่อสร้างอาจรวมถึงโครงสร้างที่แข็งแรง 2 โครงสร้างซึ่งเป็นส่วนหนึ่งของโครงสร้างที่เป็นเนื้อเดียวกันความสามารถคือโครงสร้าง 2+n+2 HDI

แผงวงจรพิมพ์ Rigid-Flex เป็นบอร์ดที่ใช้เทคโนโลยีบอร์ดยืดหยุ่นและแข็งผสมกันในการใช้งาน

ข้อได้เปรียบเพิ่มเติมของแผงวงจร Rigid-Flex คือความเสถียรทางกลและไดนามิก ทำให้มีอิสระในการออกแบบ 3 มิติ การติดตั้งที่ง่ายขึ้น การประหยัดพื้นที่ และการบำรุงรักษาคุณลักษณะทางไฟฟ้าที่สม่ำเสมอ

พารามิเตอร์

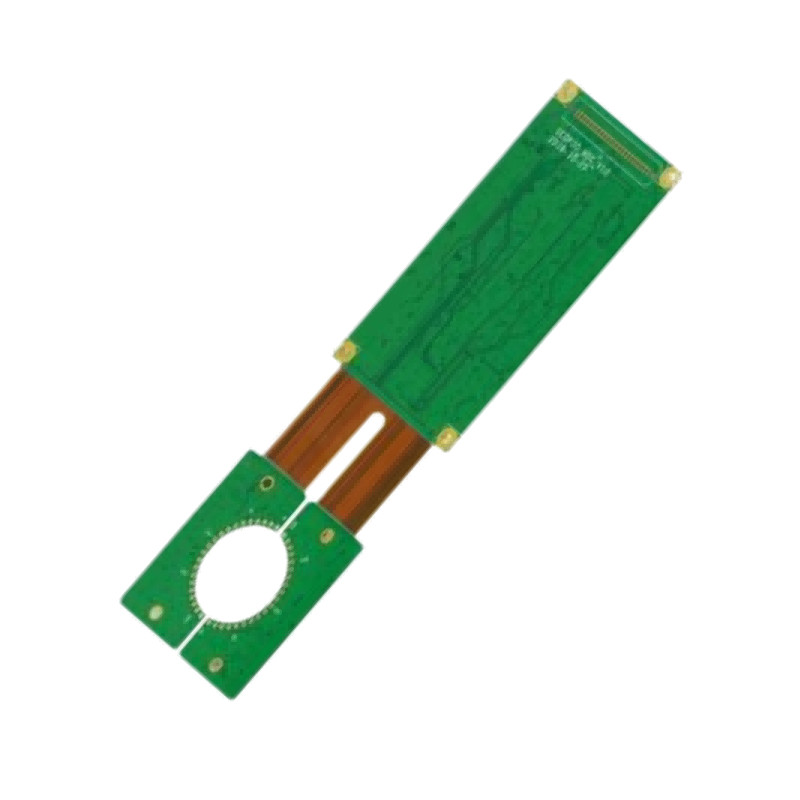

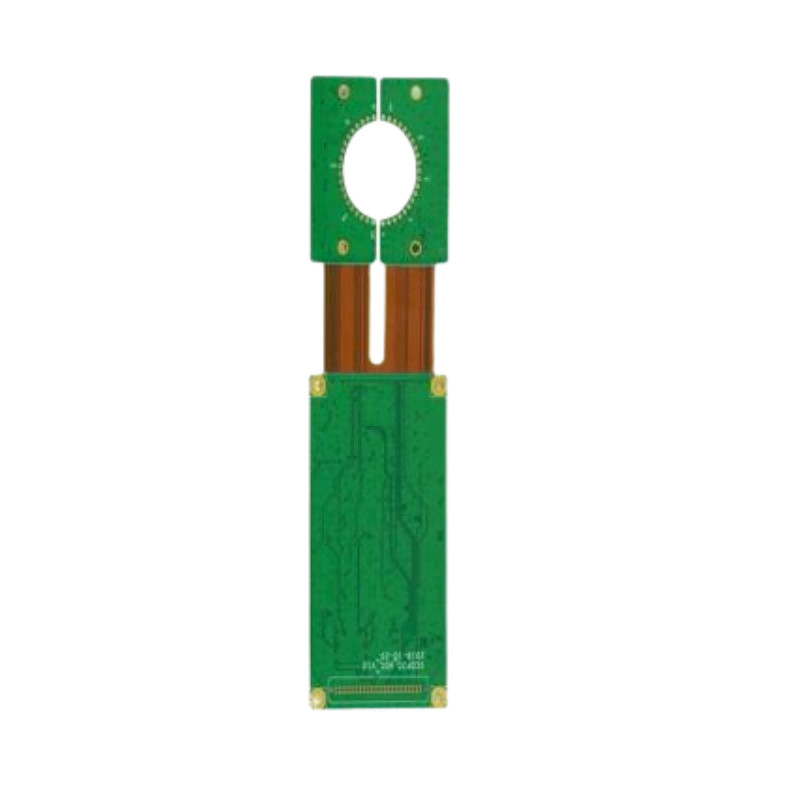

ชั้น: 8L flex pcb แข็ง

ความบางของบอร์ด:0.69mm+/-0.1mm

ความหนาของ PCB ในส่วนเฟล็กซ์:0.5 มม.+/-0.05 มม

วัสดุฐาน:PI+FR4pp

รูเลเซอร์ขั้นต่ำ: 0.075 มม. (3 มิล)

รูเชิงกลขั้นต่ำ: 0.15 มม

ภาพรวมความสามารถในการผลิต YS Rigid Flex PCB

อย
1. PCB แบบยืดหยุ่นกับ PCB แบบแข็งและ PCB แบบยืดหยุ่นแตกต่างกันอย่างไร?
ตามชื่อที่แนะนำ PCB แบบยืดหยุ่นเป็นส่วนผสมของ PCB แบบแข็งและแบบยืดหยุ่น
Rigid-flex PCBs รวมคุณสมบัติที่ยอดเยี่ยมของทั้งสองอย่างเข้าด้วยกันในขณะที่ขจัดข้อจำกัดต่างๆ
Rigid-flex PCBs รวมการออกแบบวงจรแบบยืดหยุ่นเข้ากับวัสดุที่แข็ง

การวางแผงวงจร PCB แบบยืดหยุ่นเป็นชั้นๆ ไว้ภายในวัสดุแผงวงจรพิมพ์แบบแข็ง ในที่สุดความอเนกประสงค์ของวงจรพิมพ์แบบยืดหยุ่นจะรวมเข้ากับความเสถียร ความแข็งแรง และความหนาแน่นของการเดินสายวงจรของแผงวงจรพิมพ์แบบแข็ง
การผสมนี้เปิดโอกาสสำหรับการออกแบบ PCB แบบแข็งและยืดหยุ่นที่ซับซ้อนและท้าทายทางกลไกมากขึ้น

Rigid-flex PCB ช่วยให้การออกแบบทางอิเล็กทรอนิกส์ง่ายขึ้นโดยการขจัดสายเคเบิลที่ยืดหยุ่นได้ คอนเนคเตอร์ และการเดินสายแบบแยกส่วน
ประสิทธิภาพทางไฟฟ้าของมันได้รับการปรับปรุงเมื่อเทียบกับของคู่กัน เนื่องจากวงจรเป็นส่วนสำคัญของโครงสร้างโดยรวม
การเชื่อมต่อทางไฟฟ้าและทางกลทั้งหมดรวมอยู่ใน PCB แบบยืดหยุ่น ทำให้นักออกแบบอิเล็กทรอนิกส์มีความน่าเชื่อถือในการบริการและประสิทธิภาพทางไฟฟ้าที่ดีขึ้นอย่างมาก

แม้ว่าค่าใช้จ่ายของ PCB แบบยืดหยุ่นมักจะสูงกว่า PCB แบบยืดหยุ่นและ PCB แบบแข็ง
อย่างไรก็ตาม ข้อได้เปรียบด้านความน่าเชื่อถือ การลดน้ำหนัก ความแข็งแรง และการประหยัดพื้นที่ของ PCB แบบยืดหยุ่นแข็งนั้นเหมาะอย่างยิ่งสำหรับการใช้งานเฉพาะ และเหนือกว่าเทคโนโลยีบรรจุภัณฑ์อิเล็กทรอนิกส์อื่นๆ
ในที่สุด PCB แบบยืดหยุ่นแข็งจะให้ประโยชน์ที่ดีที่สุดของ PCB แบบแข็งและ PCB แบบยืดหยุ่นในโซลูชันเดียว

2. คุณทำงานกับ YScircuit อย่างไร
ขั้นตอนที่ 1: ส่งหรือส่งไฟล์ PCB ของคุณ (Gerber) และข้อกำหนดไปที่ sales@yscircuit.com และฝ่ายสนับสนุนลูกค้าของเราจะตอบกลับคุณภายใน 2 ชั่วโมง
ขั้นตอนที่ 2: คุณจะได้รับใบเสนอราคาอย่างเป็นทางการจาก YScircuit ภายใน 6 ชั่วโมง
ขั้นตอนที่ 3: สั่งซื้อของคุณและวิศวกรของเราจะตรวจสอบ Gerber และปฏิบัติตาม EQ ของคุณ จากนั้นการผลิตจะเริ่มขึ้น
ขั้นตอนที่ 4: ตรวจสอบคุณภาพและจัดเตรียมการจัดส่งทางไปรษณีย์
