Подробная информация о продукции

Created with Pixso. Дом Created with Pixso. продукты Created with Pixso.
Производство PCB
Created with Pixso.

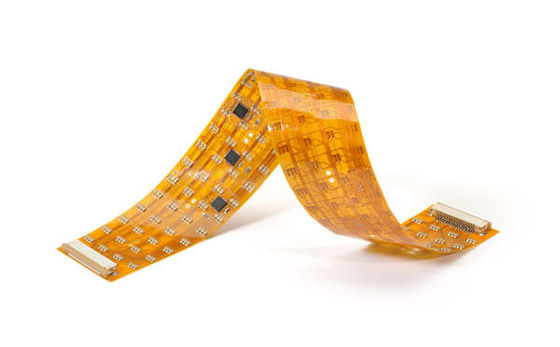

Односторонние гибко-жесткие печатные платы на полиимидной основе, желтая мягкая плата

Односторонние гибко-жесткие печатные платы на полиимидной основе, желтая мягкая плата

MOQ: 1
цена: Inquiry Us
Условия оплаты: T/T
Способность к поставкам: 200,000+ м2 ПХБ в месяц
Подробная информация
Склад:
1 слой
Толщина:
0.1 мм
Базовый материал:
PI
Минимальная линия ширина/космос:
0.1/0.1 мм
Обработка поверхности:
ENIG
Приложение:
Потребительская электроника
Сертификат:
UL,IATF16949,ISO&Reach
Поставка способности:
200,000+ м2 ПХБ в месяц
Выделить:

Гибко-жесткие печатные платы для намотки на катушку

,

Желтые гибко-жесткие печатные платы

,

Гибкие печатные платы из полиимида для намотки на катушку

Характер продукции

Односторонний гибкий печатный проводник на желтой мягкой плате





*  Что такое гибкая печатная плата



​Гибкая печатная плата (FPC)​​, также называемая ​​"мягкой платой"​​ или ​​гибкой схемой​​, представляет собой тип печатной платы (PCB), изготовленной из ​​гибких изоляционных материалов​​, таких как ​​полиимид (PI)​​ или ​​полиэстер (PET)​​, вместо жесткого стекловолокна (FR4). Эта уникальная конструкция позволяет FPC ​​сгибаться, складываться и скручиваться​​ без поломок, обеспечивая ​​компактные, легкие и компактные конструкции​​ в современной электронике.



Односторонние гибко-жесткие печатные платы на полиимидной основе, желтая мягкая плата 0 Односторонние гибко-жесткие печатные платы на полиимидной основе, желтая мягкая плата 1 Односторонние гибко-жесткие печатные платы на полиимидной основе, желтая мягкая плата 2



* Особенности гибкой печатной платы

  • Физические свойства: можно свободно сгибать и складывать для адаптации к сложной пространственной компоновке; использует гибкий диэлектрический слой из полиимида (PI) или PET (толщина 12-125 мкм), чем больше толщина, тем выше жесткость; изоляционная подложка покрыта проводящим слоем, который выполняет как поддерживающую, так и защитную функции.
  • Электрические свойства: отличные электрические характеристики, поддерживающие миниатюризацию и конструкцию схем высокой плотности.
  • Другие преимущества: хорошее рассеивание тепла, простота сварки, мягкая и жесткая комбинированная конструкция для улучшения несущей способности компонентов; экономия места, снижение веса, а также конструкция защиты изоляционной пленкой продлевает срок службы.



* Применение гибких печатных плат



    • Бытовая электроника: такая как кабели для мобильных телефонов, ЖК-модули, ноутбуки, планшеты, цифровые камеры, КПК и т. д. В этих устройствах гибкие печатные платы могут реализовать гибкую компоновку схем и соответствовать требованиям к конструкции легких продуктов.

    • ​​Автомобильная электроника: может использоваться для автомобильных электронных систем управления, приборных панелей, автомобильных развлекательных систем и т. д. Используя свои антивибрационные и термостойкие свойства, она может адаптироваться к сложной рабочей среде автомобиля, а также может соединять компоненты, которые не находятся в одной плоскости, через разъемы под разными углами друг к другу.

    • ​​Промышленный контроль: широко используется в оборудовании промышленной автоматизации, датчиках и т. д., может выдерживать нагрев и вибрацию промышленного оборудования и обеспечивать эффективное соединение оборудования.

    • ​​Медицинское оборудование: особенно носимые устройства, которые соответствуют их строгим требованиям к весу и размеру, а также необходимости адаптироваться к органической форме человеческого тела.





* Технические параметры



Элемент

Спецификация

Слои

1~64

Толщина платы

0,1 мм-10 мм

Материал

FR-4, CEM-1/CEM-3, PI, High Tg, Rogers, PTEF, Alu/Cu Base,Керамика, и т.д.

Максимальный размер панели

800 мм × 1200 мм

Минимальный размер отверстия

0.075мм

Минимальная ширина/зазор линии

Стандарт: 3mil (0,075 мм)  Улучшенный: 2mil

Допуск контура платы

0,10 мм

Толщина изоляционного слоя

0,075 мм--5,00 мм

Толщина меди внешнего слоя

18 мкм--350 мкм

Сверление отверстий (механическое)

17 мкм--175 мкм

Отверстие для финиша (механическое)

17 мкм--175 мкм

Допуск по диаметру (механический)

0,05 мм

Регистрация (механическая)

0,075 мм

Соотношение сторон

17:01

Тип паяльной маски

LPI

Минимальная ширина паяльной маски SMT

0,075 мм

Минимальный зазор паяльной маски

0,05 мм

Диаметр отверстия для заглушки

0,25 мм--0,60 мм







* Комплексное решение для печатных плат



Односторонние гибко-жесткие печатные платы на полиимидной основе, желтая мягкая плата 3 Односторонние гибко-жесткие печатные платы на полиимидной основе, желтая мягкая плата 4 Односторонние гибко-жесткие печатные платы на полиимидной основе, желтая мягкая плата 5 Односторонние гибко-жесткие печатные платы на полиимидной основе, желтая мягкая плата 6
Прототип печатной платы Гибкая печатная плата  Жестко-гибкая печатная плата Керамическая печатная плата
Односторонние гибко-жесткие печатные платы на полиимидной основе, желтая мягкая плата 7 Односторонние гибко-жесткие печатные платы на полиимидной основе, желтая мягкая плата 8 Односторонние гибко-жесткие печатные платы на полиимидной основе, желтая мягкая плата 9 Односторонние гибко-жесткие печатные платы на полиимидной основе, желтая мягкая плата 10
Печатная плата с толстой медью Печатная плата HDI Высокочастотная печатная плата  Печатная плата High TG





* Преимущества команды DQS
  1. Своевременная Dоставка:
    • Собственные заводы PCBA 15 000 ㎡
    • 13 полностью автоматических линий SMT
    • 4 линии сборки DIP



     2. Qарантированное качество:

    • Стандарты IATF, ISO, IPC, UL
    • Онлайн-инспекция SPI, AOI, X-Ray
    • Квалифицированный уровень продукции достигает 99,9%



     3. Премиум Sервис:

    • Ответ на ваш запрос в течение 24 часов;
    • Идеальная система послепродажного обслуживания;
    • От прототипа до массового производства
